设备主视图

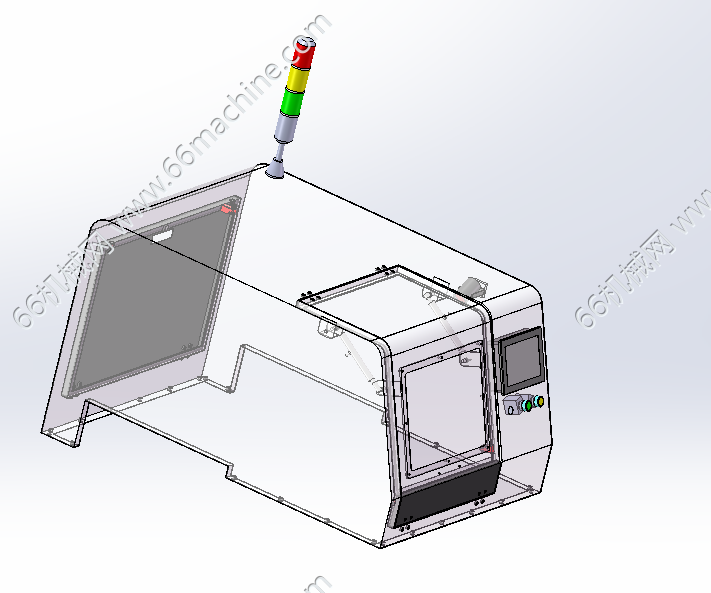

钣金外壳图

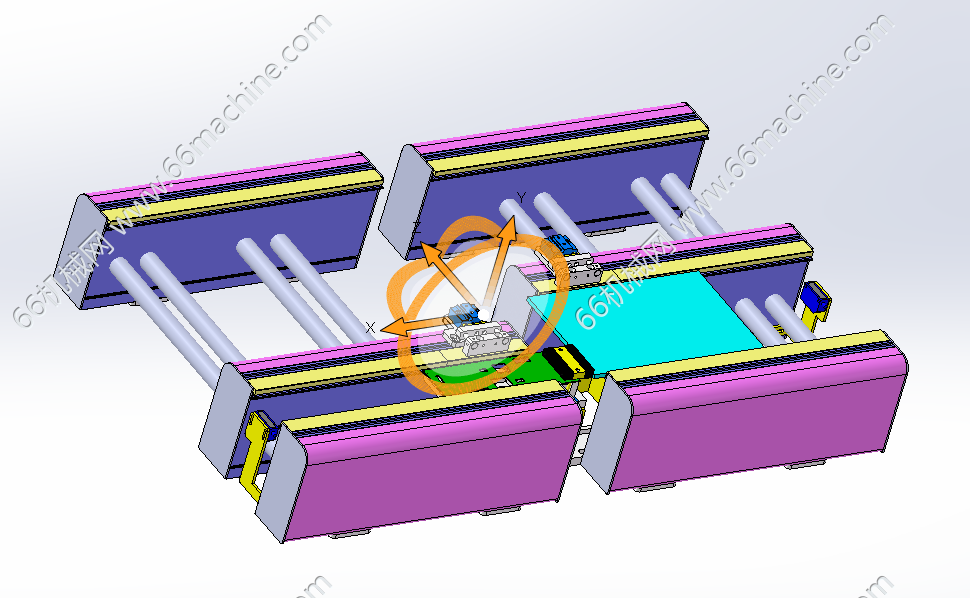

横移平台

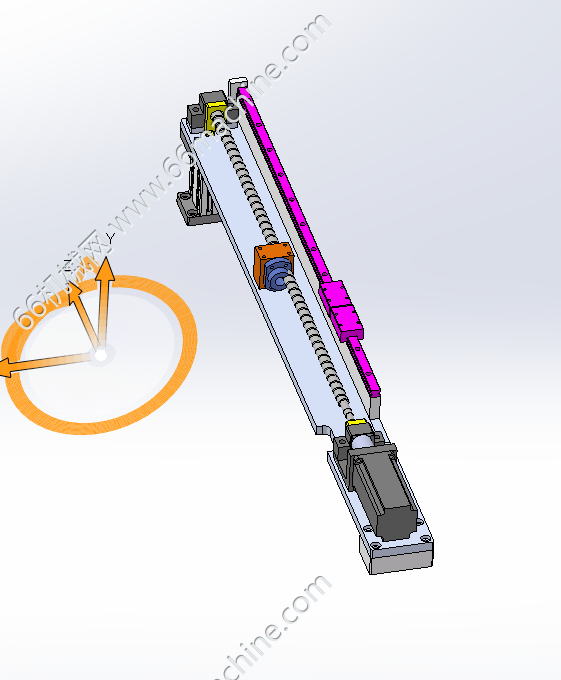

平移结构

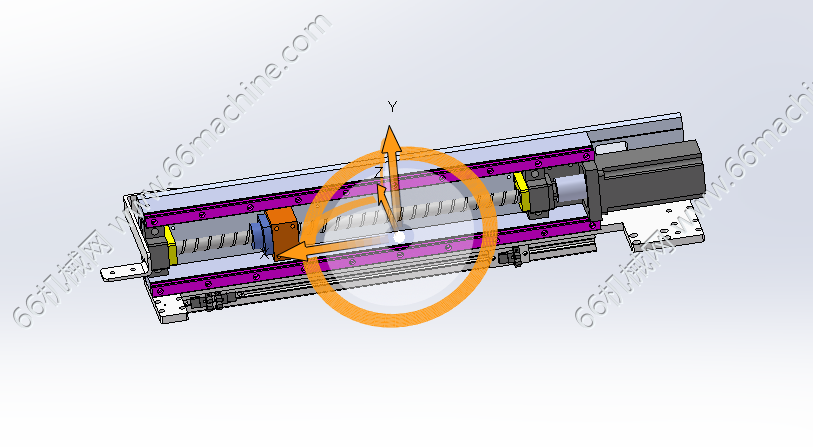

模组结构图

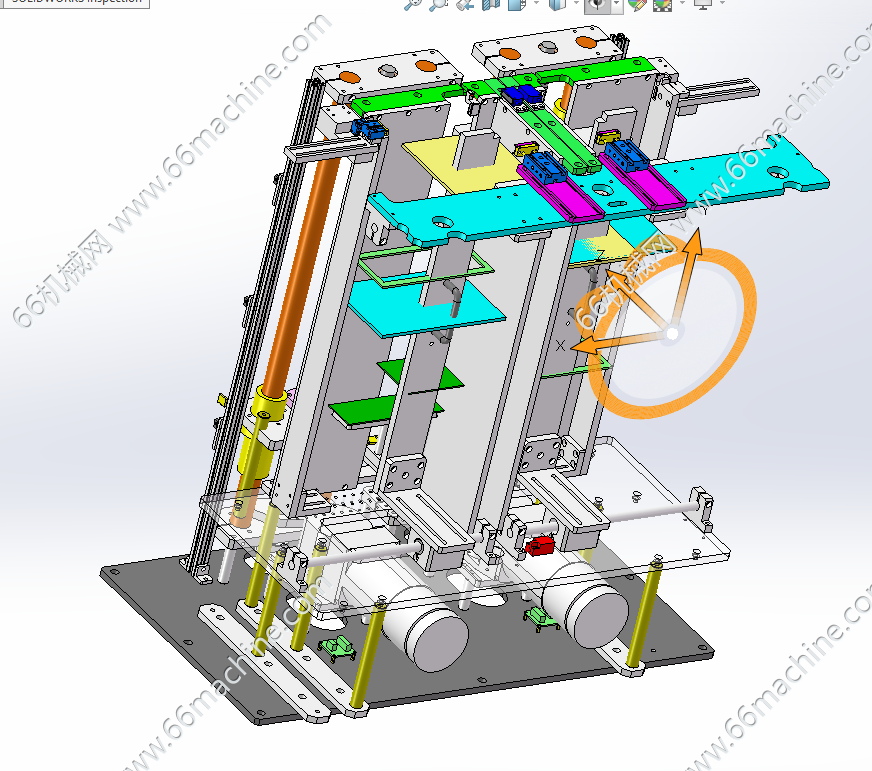

料框结构图

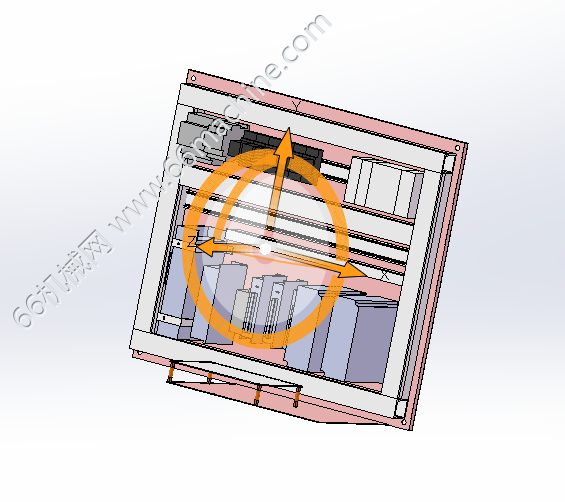

电器料框图
图档是一套pcb移植板设备图档，设备结构比较复杂，主要是用于pcb板进行移植嫁接，图档结构组成由外壳钣金/横移模组，左右滑台，嫁接料框等结构组成，图档具有参考行，欢迎下载学习。
攻城狮
图纸ID: 315092070392009788
图纸格式：sldprt、sldasm、SLDASM、STEP、png
图纸版本：Solidworks2025
文件大小：29.21MB
所需积分：20机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
