产品主视图

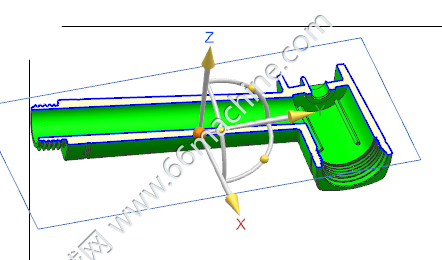

产品剖切图

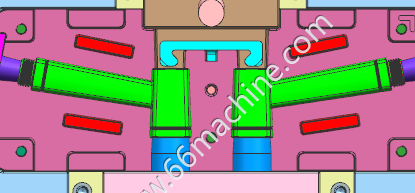

产品排位图

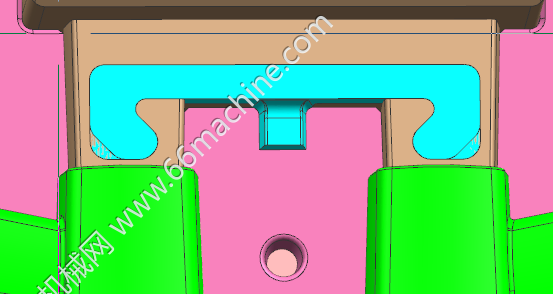

产品进浇图

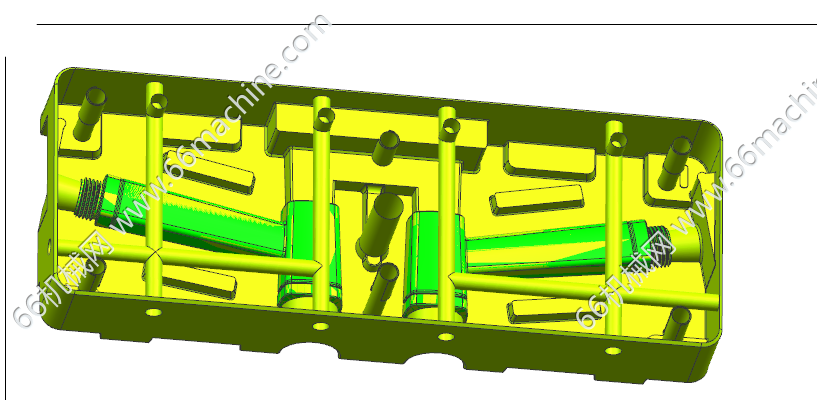

前模结构图

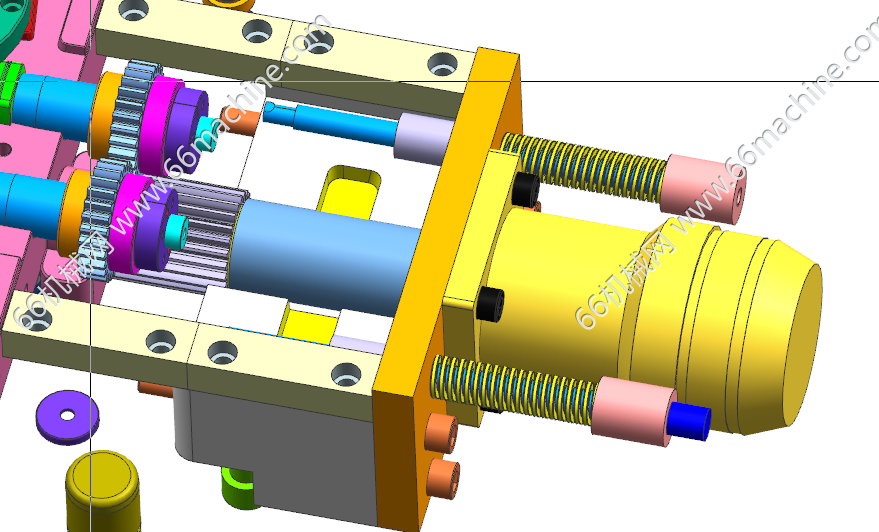

马达齿轮结构

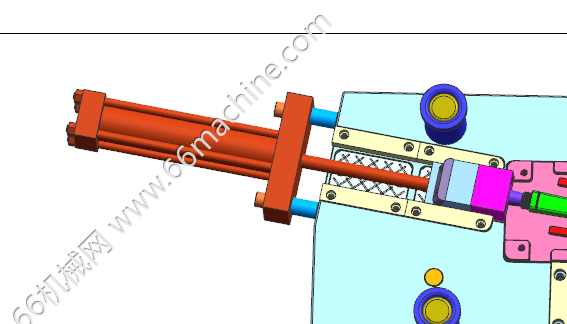

油缸抽芯结构

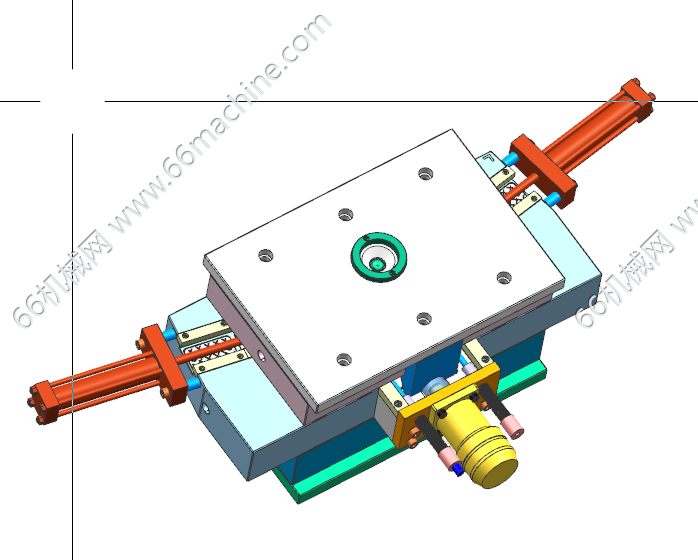

模具结构图
产品是一件塑胶充电头外壳，产品排位一出二，产品进胶采用侧面方式进胶，产品结构复杂，头部存在螺纹结构，需要采用油缸进行辅助抽芯，并采用齿轮马达结构。图档自带运动仿真。
攻城狮
图纸ID: 315092070400399426
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：22.93MB
所需积分：30机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
