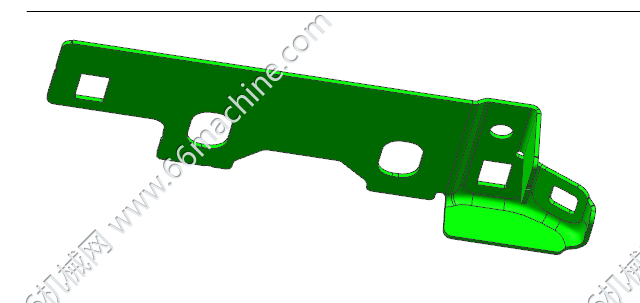

产品主视图

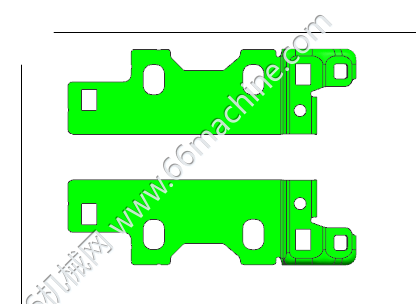

产品仰视图

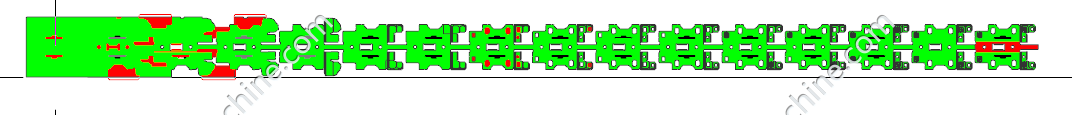

产品排位图
产品工艺分析图

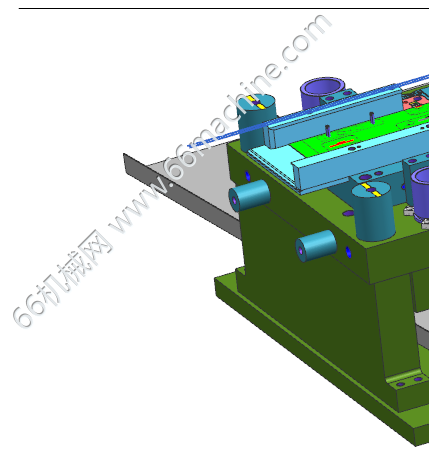

模具料带上料图
产品下料图

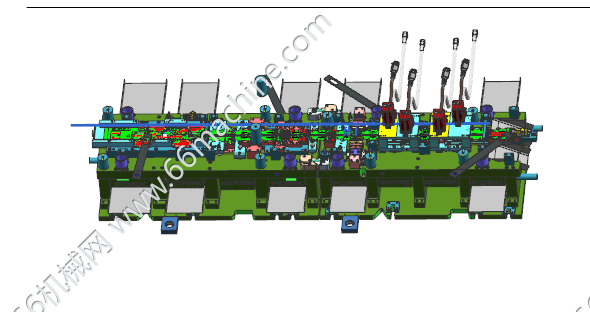

模具后模结构图

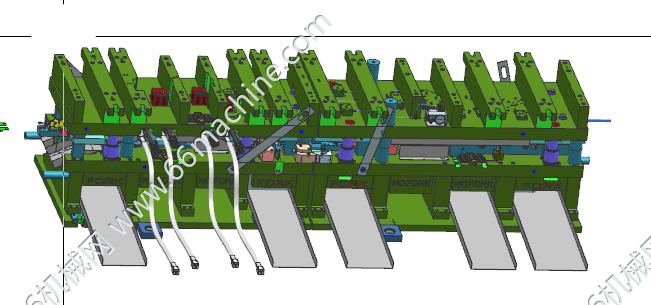

模具总装图
产品外观特征多，包含冲孔，裁切，弯折，属于一款钣金，产品生产需要采用一套模具冲压完成，由于产品量大，需要采用一出二结构，模具结构稳定，全部采用自动化生产，欢迎下载学习。
攻城狮
图纸ID: 315092070392009628
图纸格式：png、prt
图纸版本：UG NX12.0
文件大小：189.15MB
所需积分：25机械币
可否编辑： 可进行编辑，不包含参数
