产品主视图

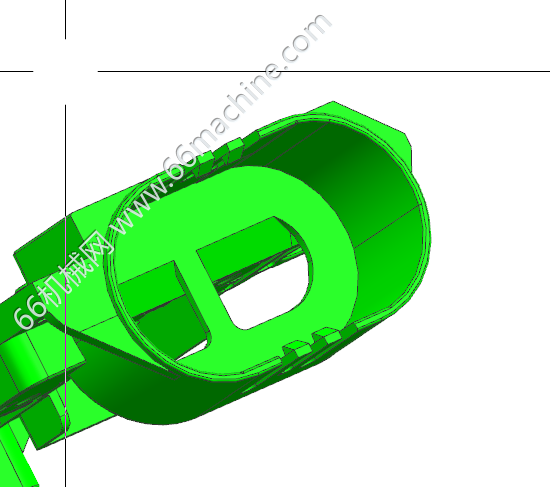

产品侧视图
产品俯视图

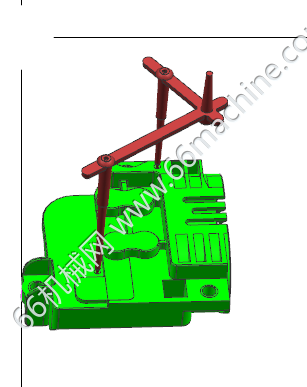

细水口进浇图

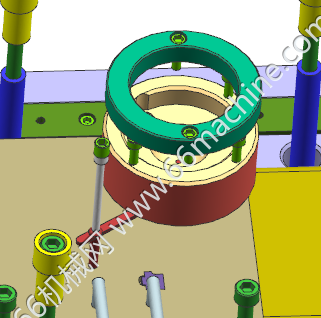

法兰板结构图

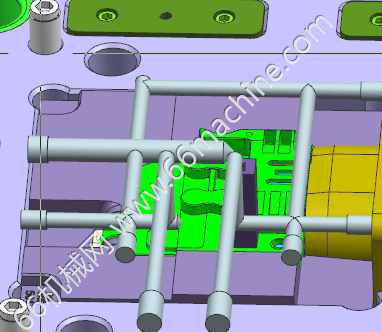

冷却水路图

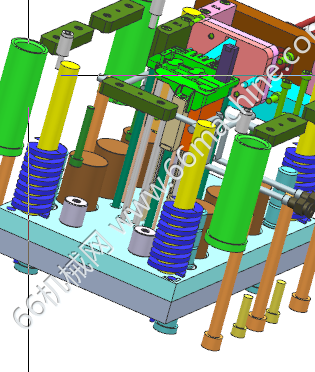

模具顶出系统

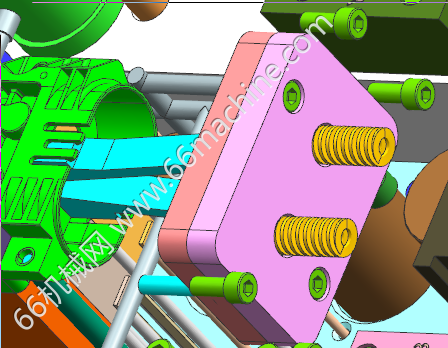

侧面斜弹结构

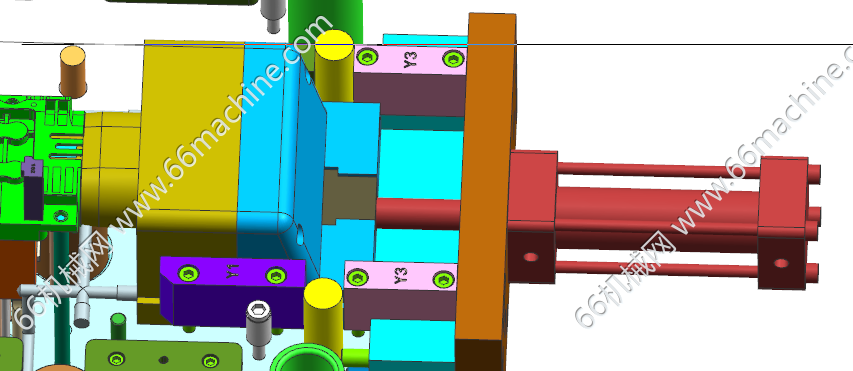

油缸抽芯结构

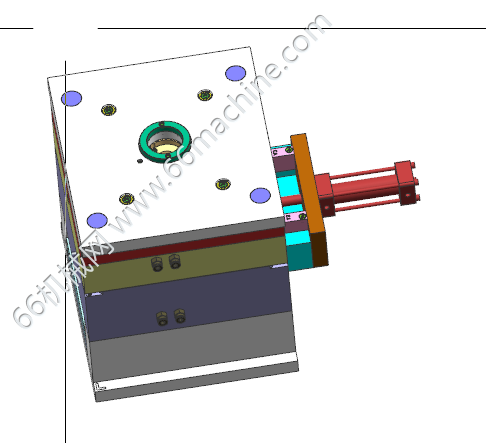

模具总装图
产品是某款新能源车上一个插线板配件，产品结构复杂，产品侧面存在倒扣，需要采用侧面斜弹结构并采用油缸进行抽芯，产品进胶方式采用细水口多点进胶。
攻城狮
图纸ID: 315092070392009055
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：13.45MB
所需积分：25机械币
可否编辑： 可进行编辑，不包含参数
