产品剖切图

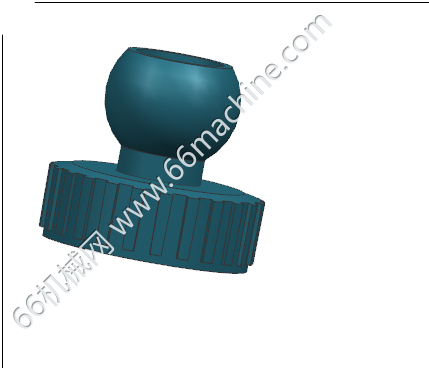

产品主视图

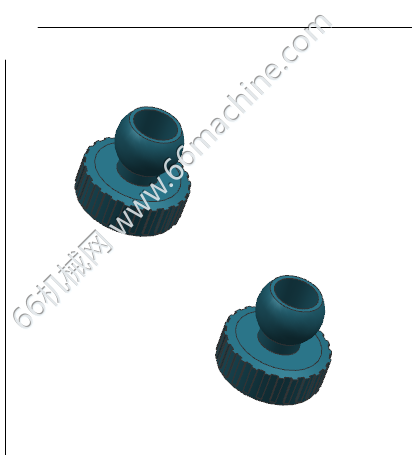

产品排位图

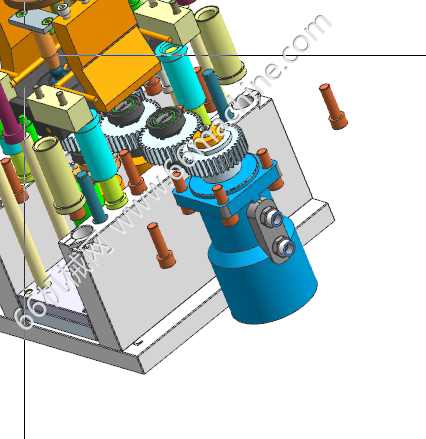

马达结构

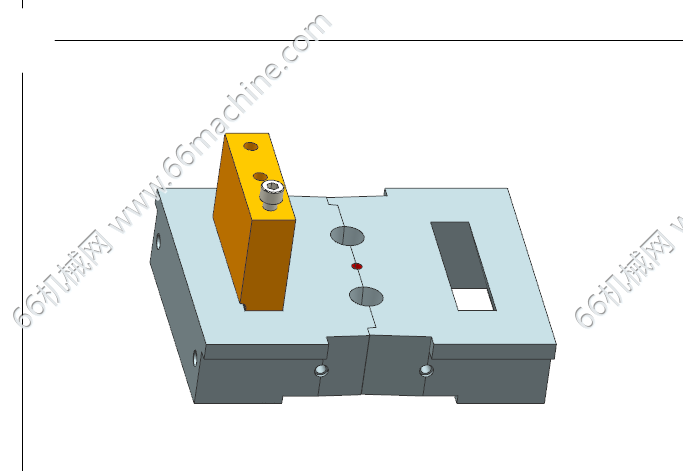

弹块结构

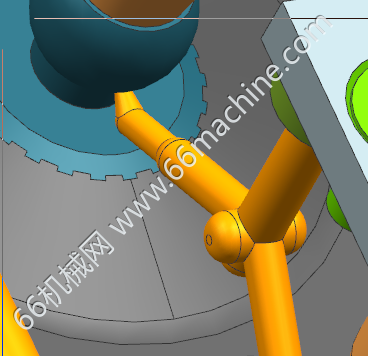

产品进浇图

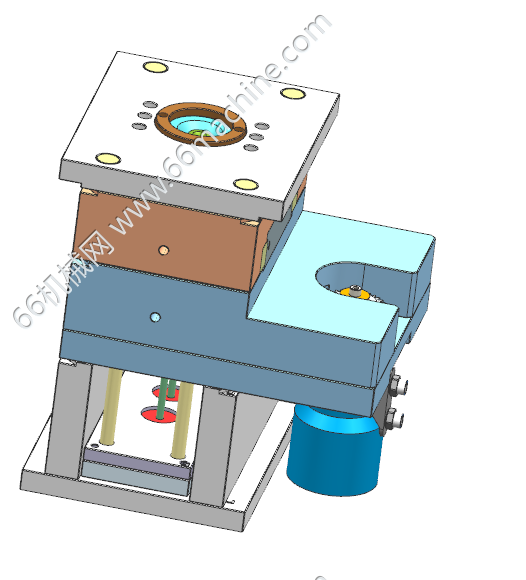

模具结构图
产品是一件塑胶制品，产品经过剖切分析，产品内侧存在螺纹结构，产品排位采用一出二，产品进胶采用侧面点进胶，产品内侧的螺纹结构需要采用马达齿轮结构进行抽芯。
攻城狮
图纸ID: 315092070404591870
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：19.28MB
所需积分：25机械币
可否编辑： 可进行编辑，不包含参数
