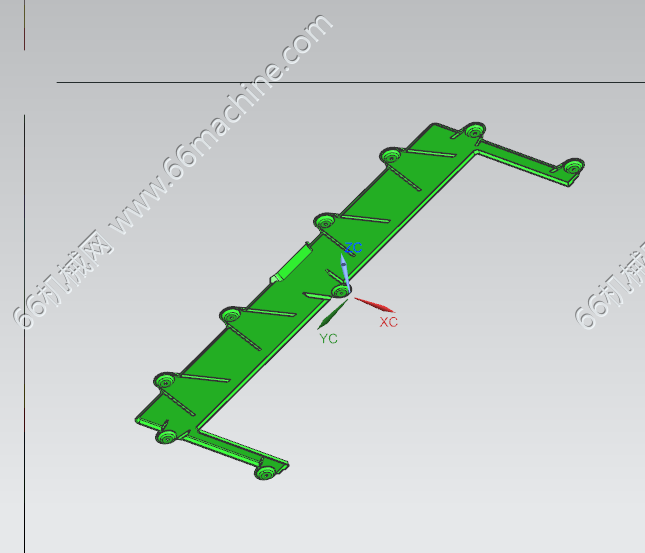

产品主视图
产品仰视图

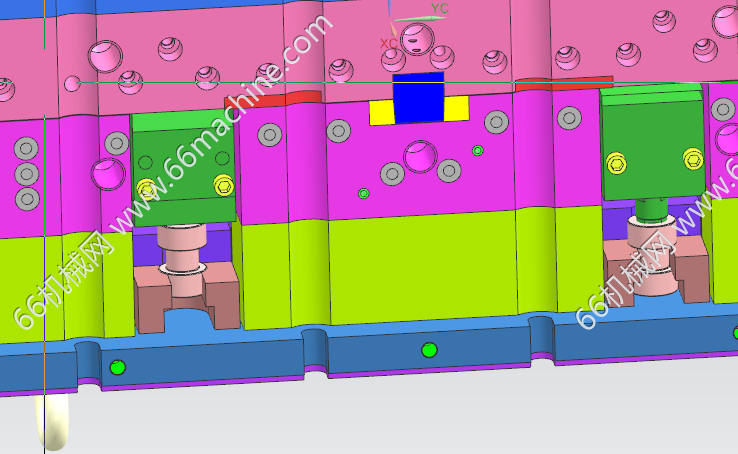

热流道进胶系统
模仁冷却系统

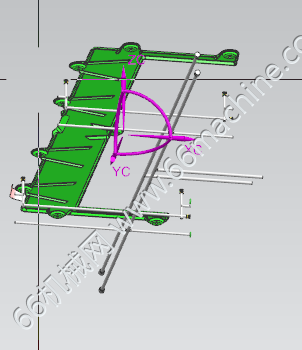

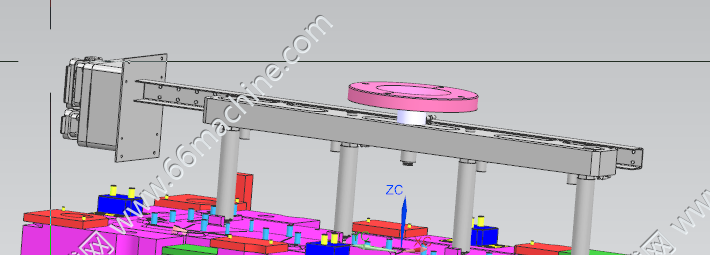

油缸辅助顶出

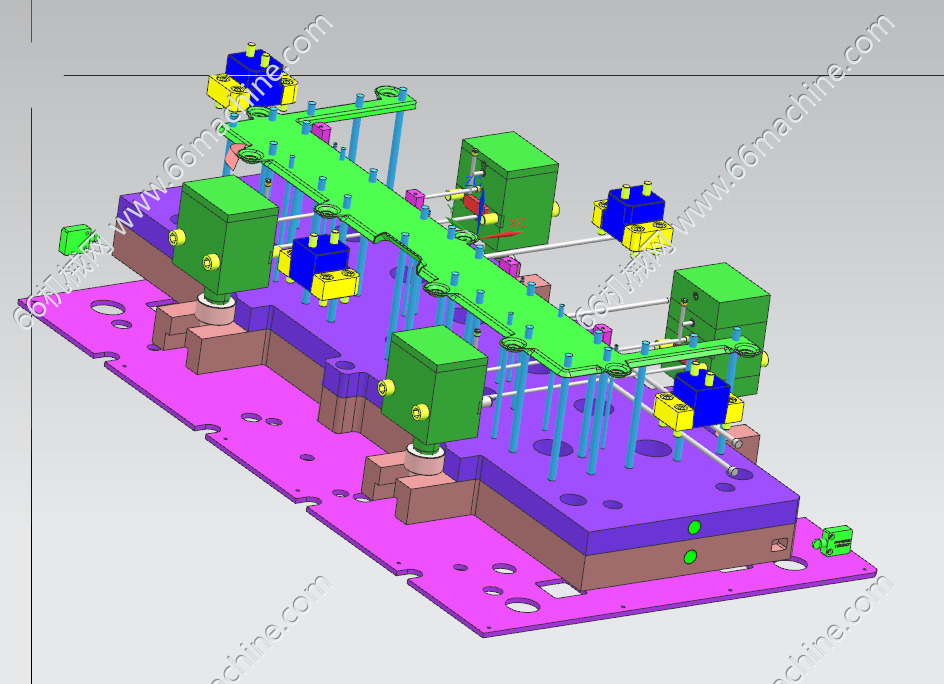

模具顶出系统

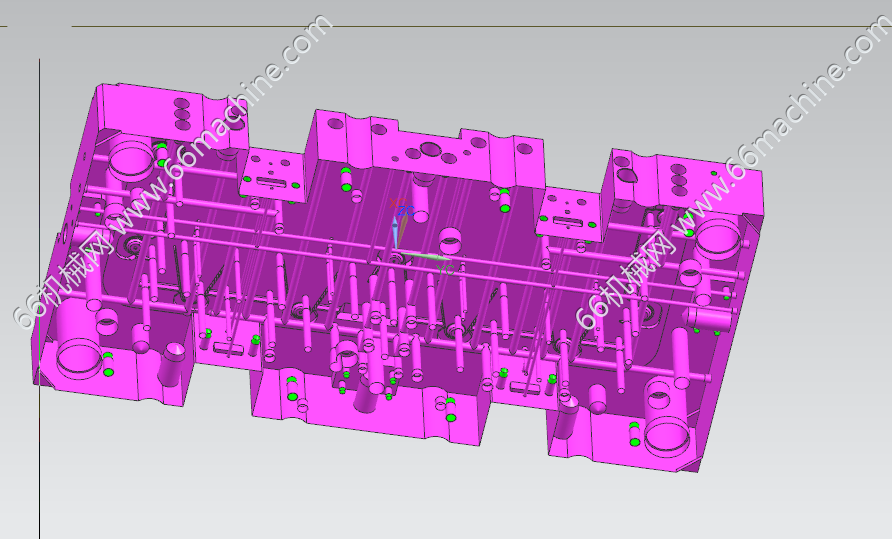

顶针排位图

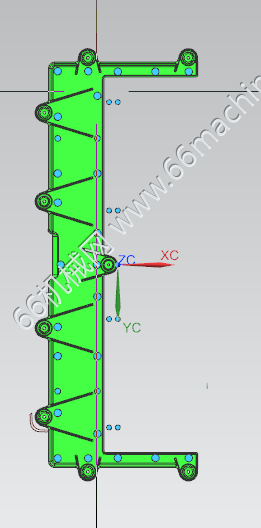

产品冷却视图

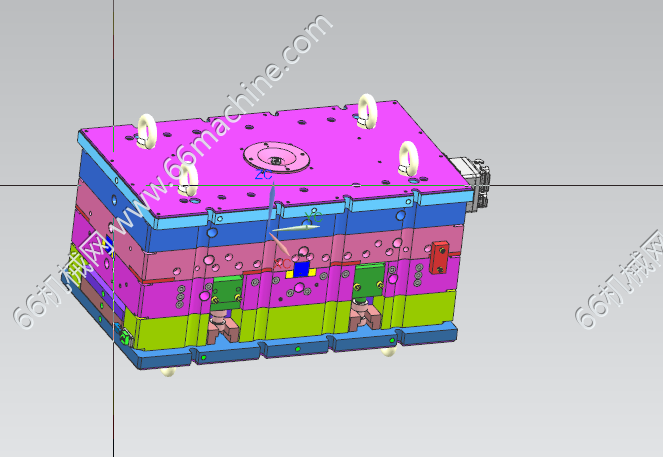

模具总装图
产品经过分析，产品属于某款汽车上空调配件，产品属于外观件，产品胶位单薄，排位方式一出一，进胶方式采用热流道方式进胶，鉴于产品长度过长，产品顶出采用油缸辅助顶出，图档结构完整
