产品主视图

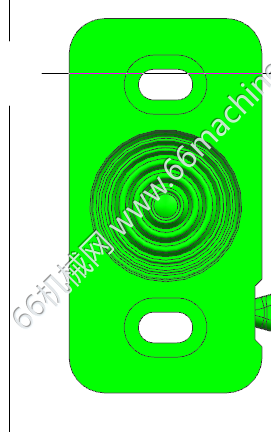

产品俯视图

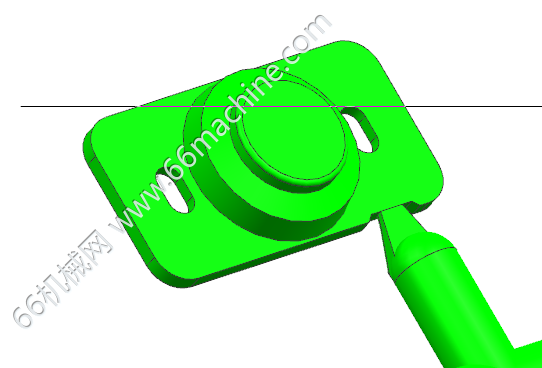

产品进浇图

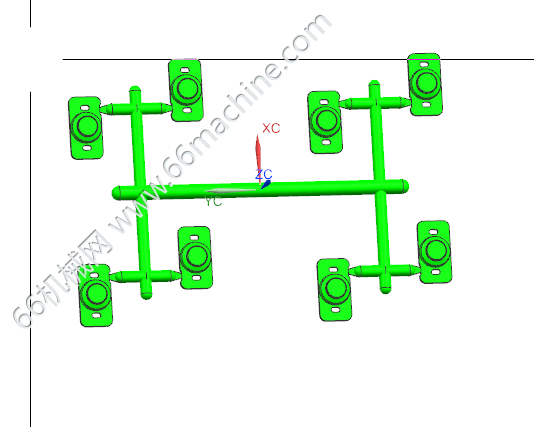

产品排位图

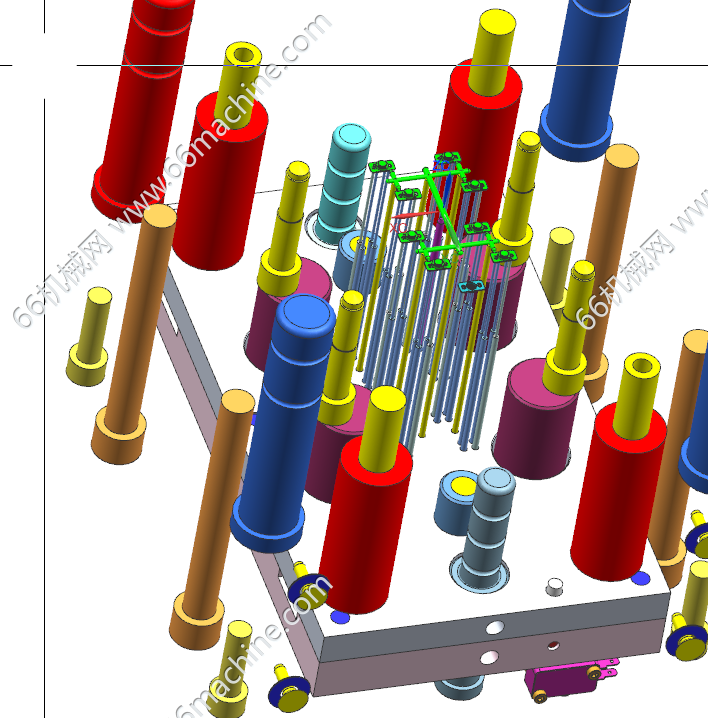

模具顶出视图

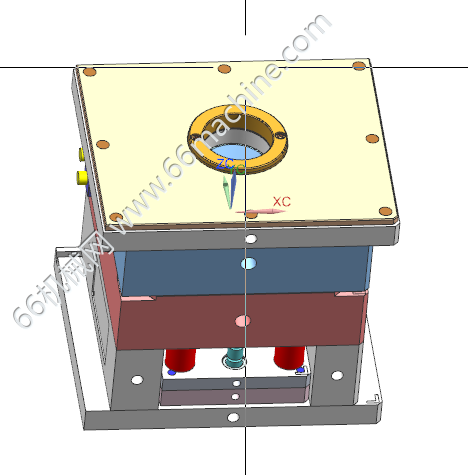

模具总装图
产品属于某款汽车上一个盖板，产品结构简单属于外观件，进胶方式采用侧进胶，产品排位方式采用一出八结构，侧面进胶为了不影响产品装配，产品进胶处做了一处切口，图档采用装配党详情见3d
攻城狮
图纸ID: 315092070400399146
图纸格式：prt、xls、png
图纸版本：UG NX12.0
文件大小：23.70MB
所需积分：45机械币
可否编辑： 可进行编辑，不包含参数
