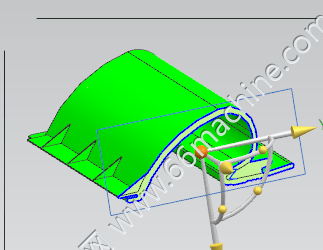

产品主视图

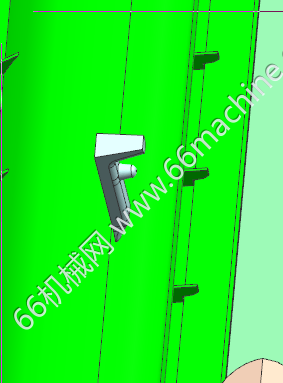

产品剖切图

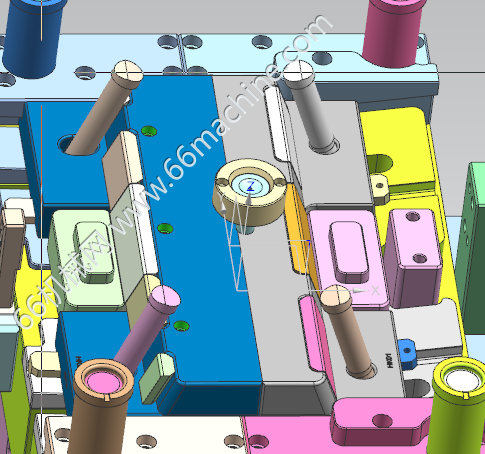

产品进胶点

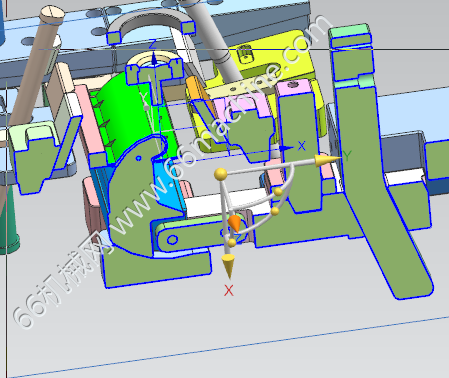

狗腿抽芯结构

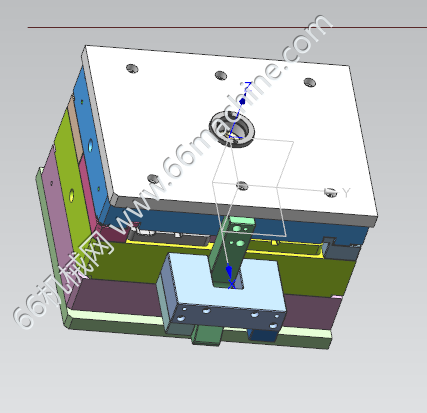

侧面行位结构

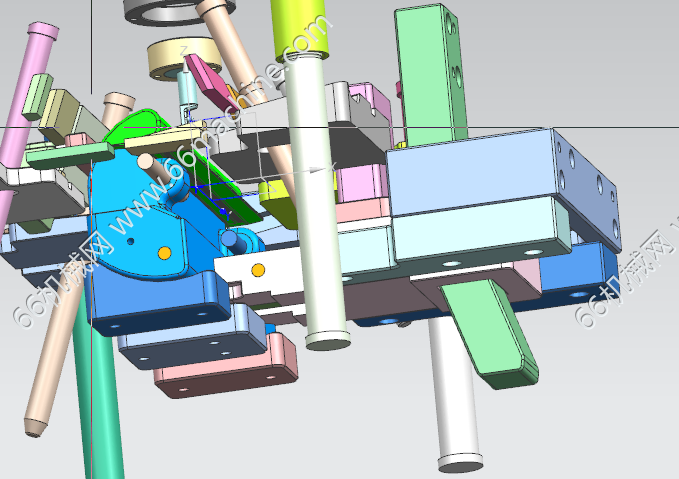

侧抽芯剖切图
模具总装图
产品是某款汽车上一个塑胶配件，产品经过剖切分析，产品内侧存在倒扣结构，需要出结构才能顺利脱扣，产品排位一出一，需要采用狗腿结构脱口味，模具结构复杂，自带了运动仿真。
攻城狮
图纸ID: 315092070400400767
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：9.91MB
所需积分：25机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
