产品结构图

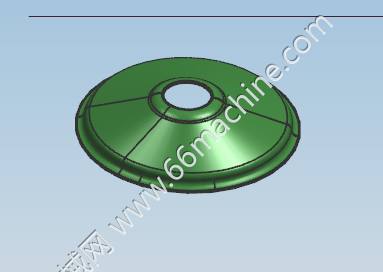

产品图
后模结构图

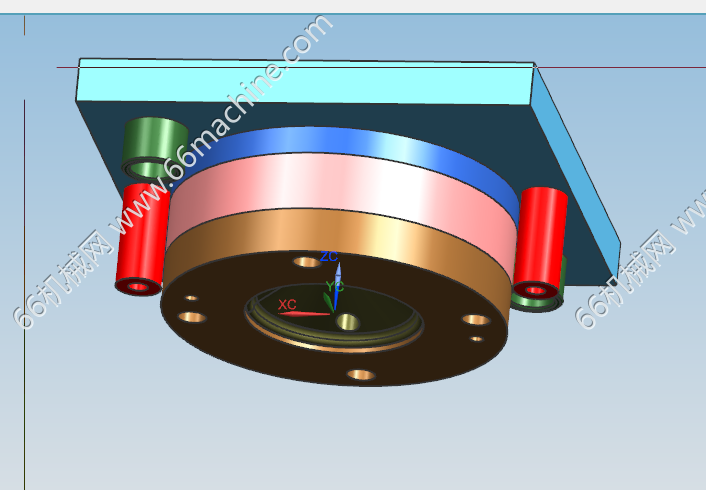

前模结构图

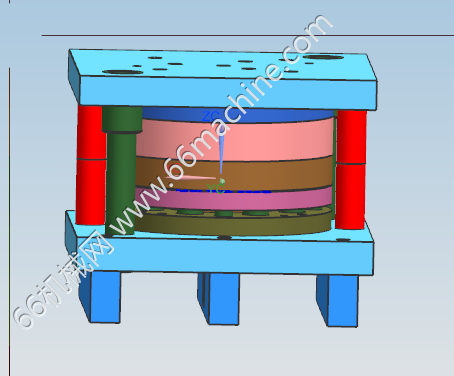

模具主视图

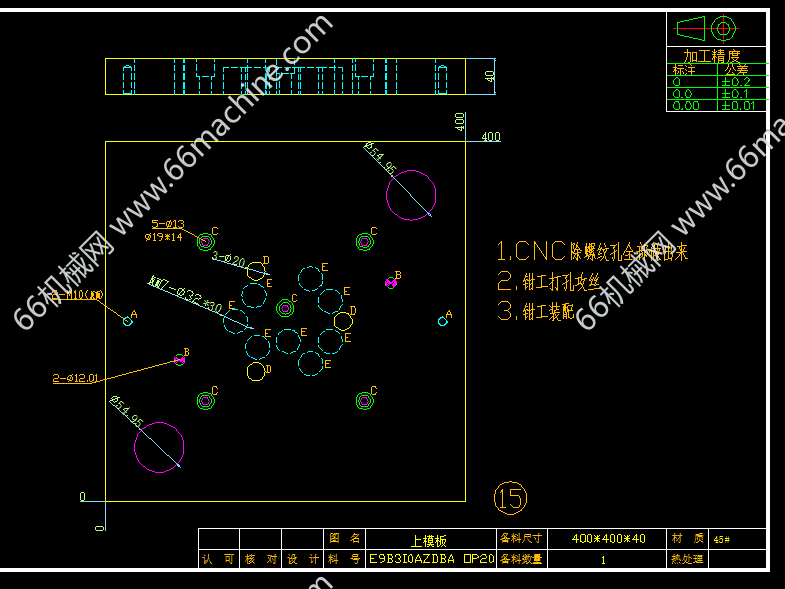

底板加工图

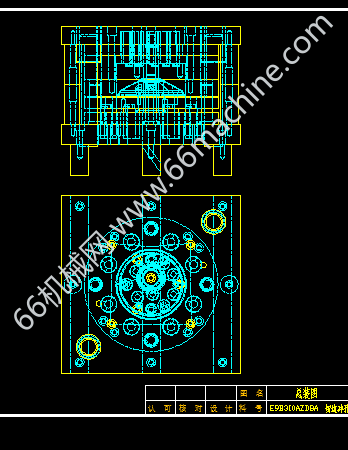

模具2d排位图

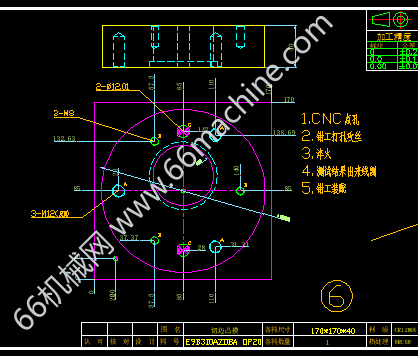

凹模加工图
图档是一套冲压模具，索要生产的产品是一个圆形护罩，本套模具索要完成的工序是要将该冲压好的板材进行边缘切断，图档结构完整，且已经投入生产。不含参数。
攻城狮
图纸ID: 315092070404592237
图纸格式：dwg、prt、png
图纸版本：UG NX12.0
文件大小：2.78MB
所需积分：15机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
