产品主视图

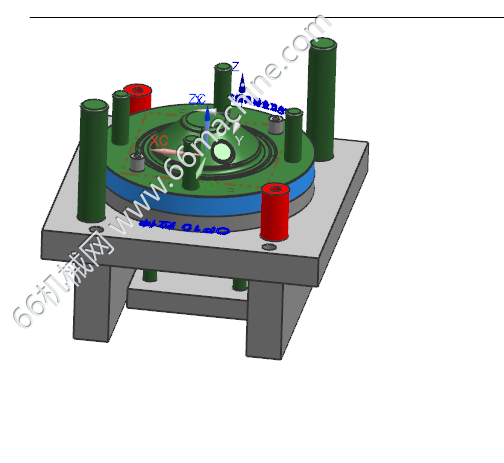

前模结构图

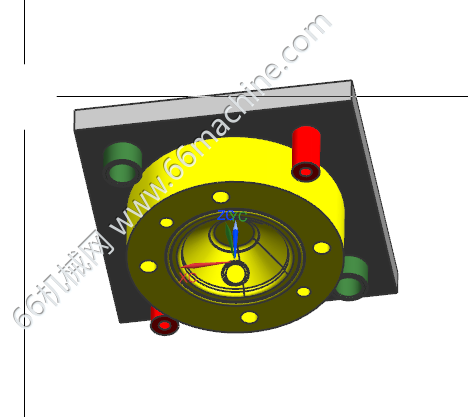

模具后模结构图

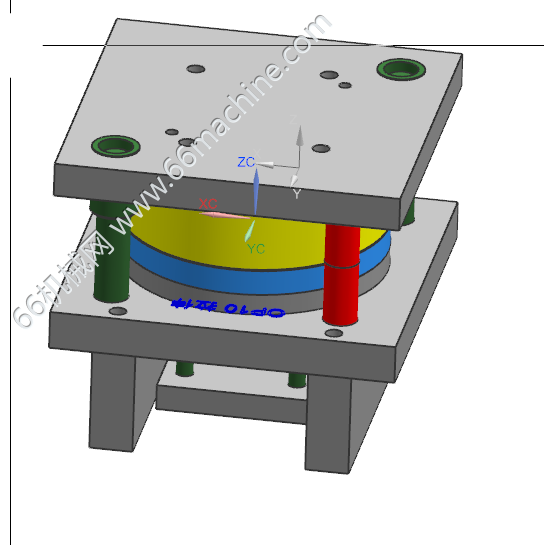

模具主视图

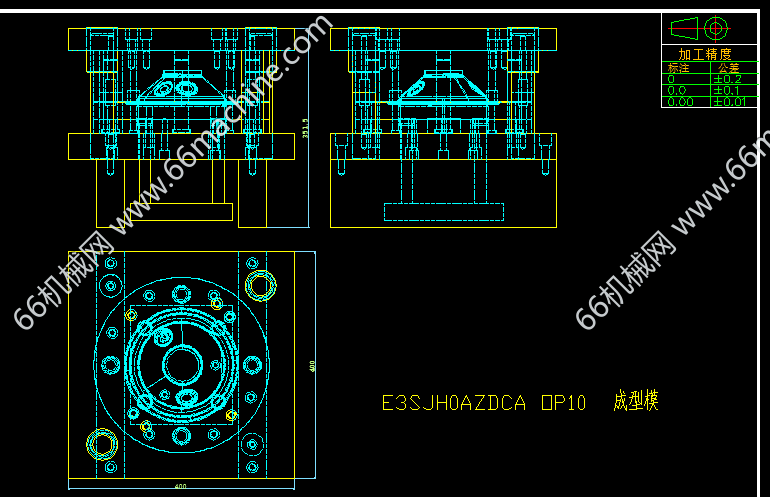

模具2d排位图
底板加工图

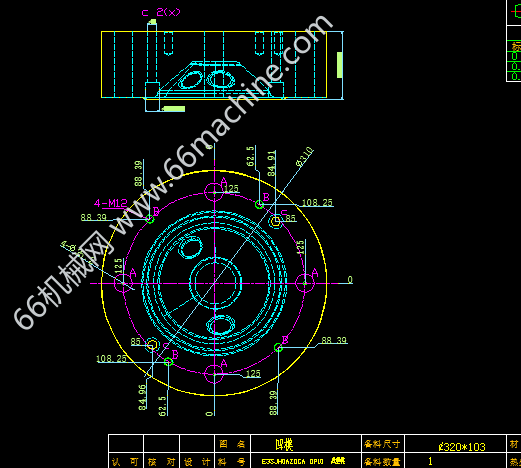

凹模加工图
产品是一个类似圆形护罩钣金制品，产品经过分析，需要采用一套模具进行拉伸冲压方可完成产品，模具结构稳定，且模具已经投产，图档不含参数，可以修改尺寸。
攻城狮
图纸ID: 315092070400401064
图纸格式：dwg、prt、png
图纸版本：UG NX12.0
文件大小：4.30MB
所需积分：15机械币
可否编辑： 可进行编辑，不包含参数
