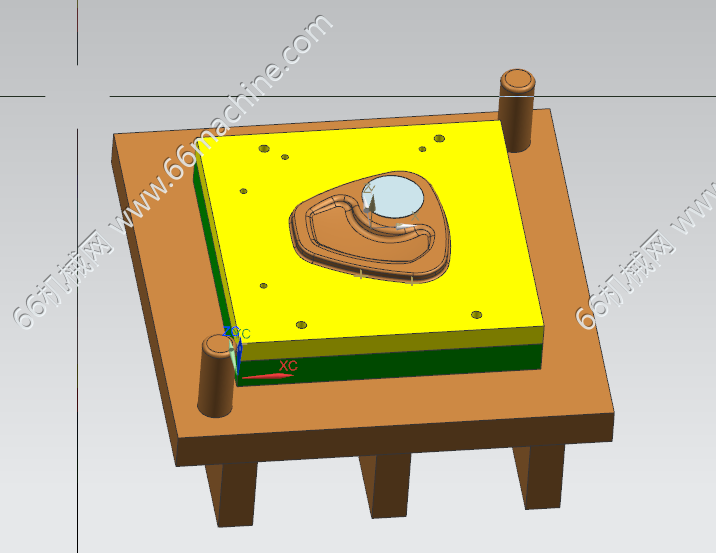

产品主视图

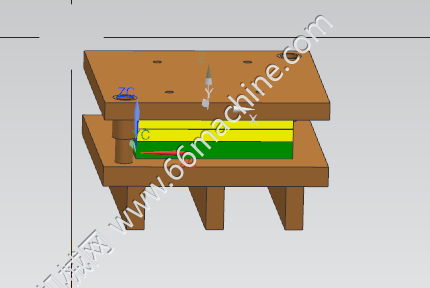

后模结构图

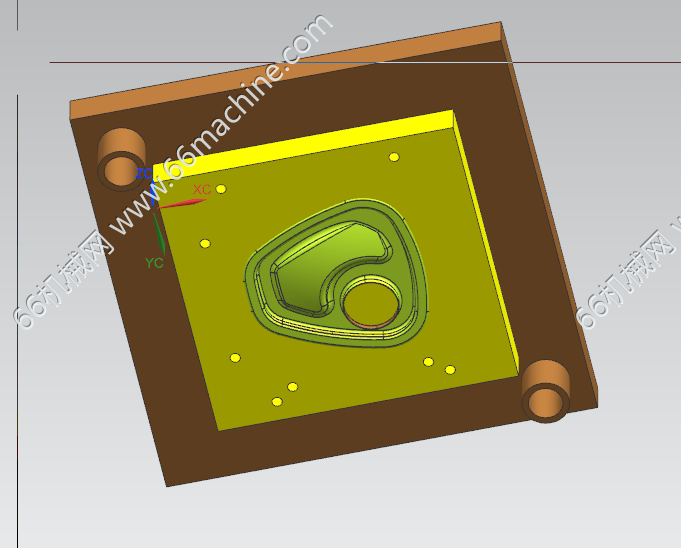

前模结构图
模具剖视图

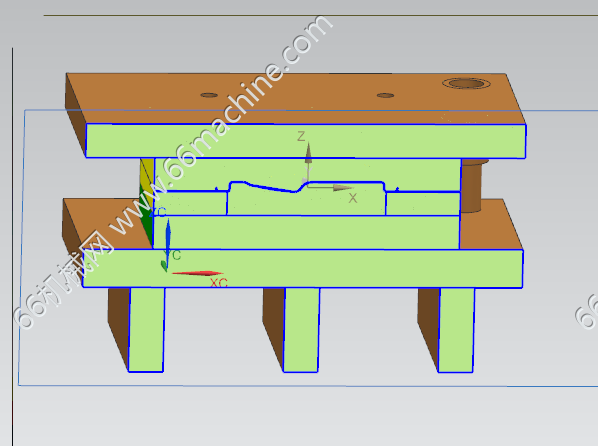

模具主视图

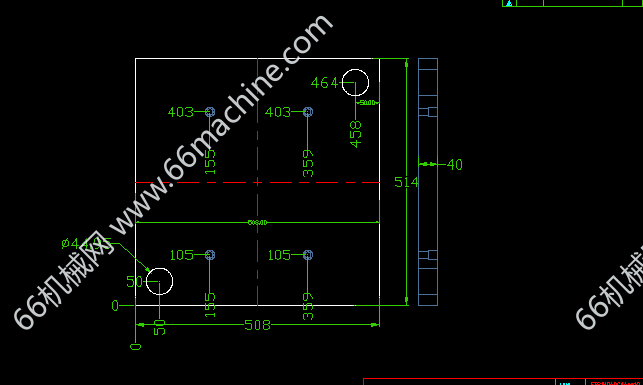

底板加工图

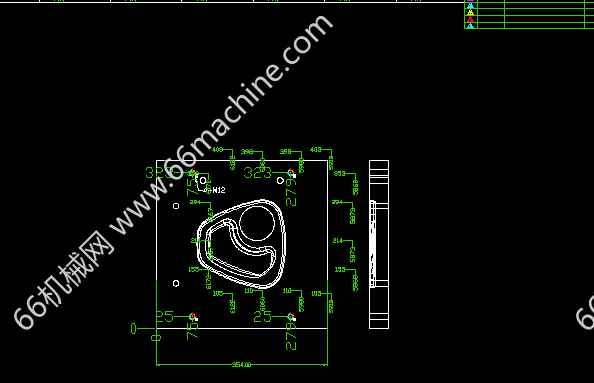

凹模加工图
图档是一套冲压模具图档，索要冲压产品是某款发动机下方的板材，原始是一个直板，经过模具的冲压变形拉伸成想要的板材，模具结构采用一出一结构进行冲压。
攻城狮
图纸ID: 315092070400399911
图纸格式：png、dwg、prt
图纸版本：UG NX12.0
文件大小：2.99MB
所需积分：15机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
