原始板材图

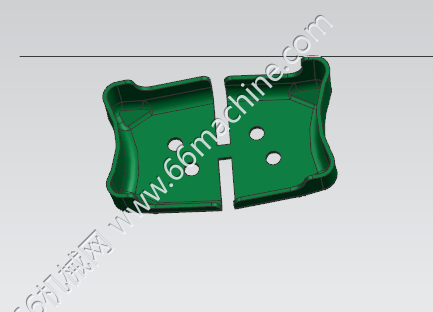

成型板材图

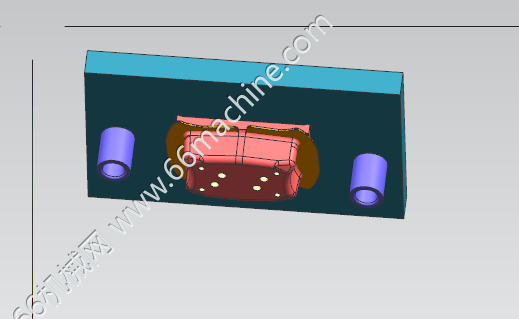

后模结构图
前模结构图

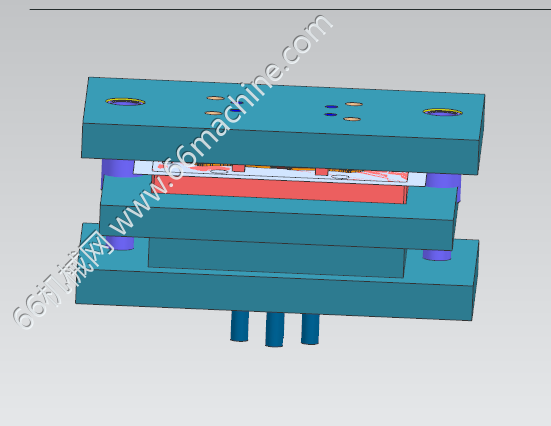

模具主视图

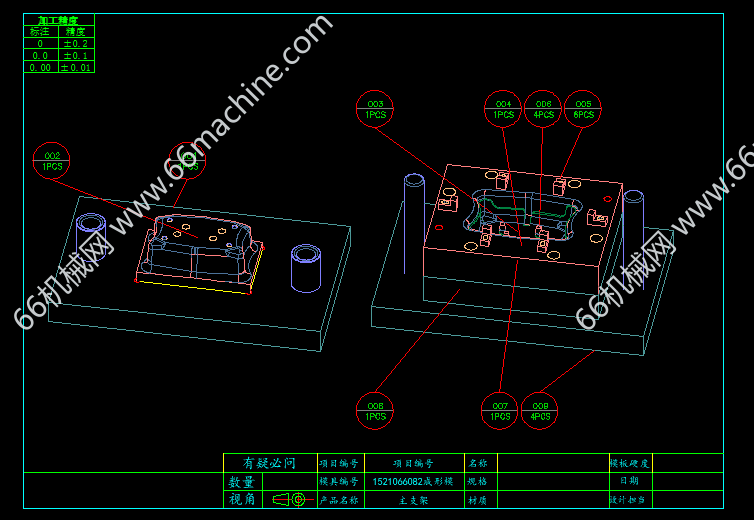

模具2d排位图
垫板加工图
凹模加工图
图档是一套冲压拉伸变形模具，产品原始是一块原始直板，需要采用本套模具进行一次下压完成产品的拉伸成型，模具结构采用一出一结构，模具结构稳定，不含参数。
攻城狮
图纸ID: 315092070396204881
图纸格式：dwg、prt、png
图纸版本：UG NX12.0
文件大小：10.33MB
所需积分：15机械币
可否编辑： 可进行编辑，不包含参数
