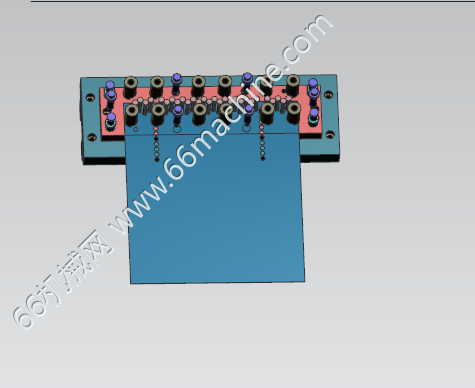

产品主视图

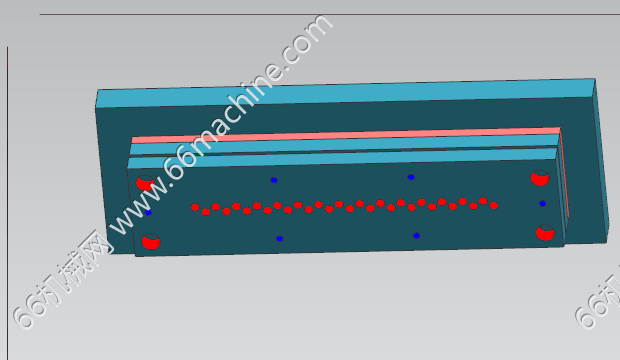

后模结构图

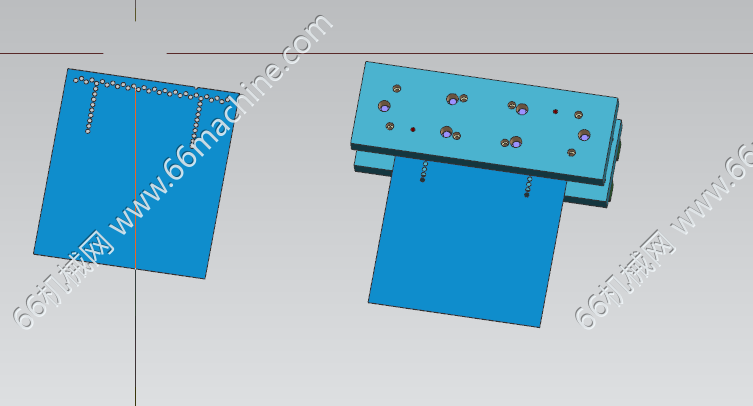

前模结构图

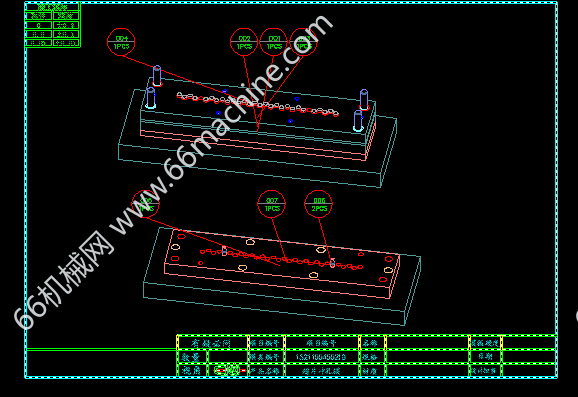

模具总装图
模具2d排位图
底板加工图
图档是一套冲压模具，所要生产的加工件是在一个直板上进行冲孔加工，模具结构稳定，已经投入生产，生产方式采用一出一方式生产，模具图档包含3d与2d排位图
攻城狮
图纸ID: 315092070396203673
图纸格式：dwg、prt、png
图纸版本：UG NX12.0
文件大小：12.82MB
所需积分：10机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
