产品主视图

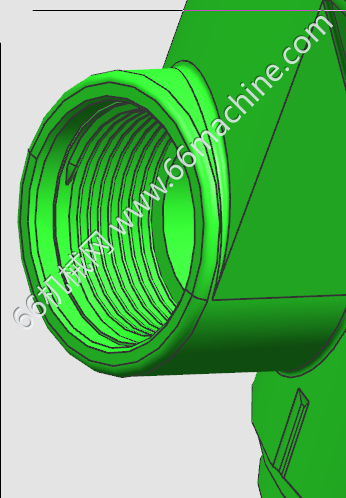

侧面螺纹结构

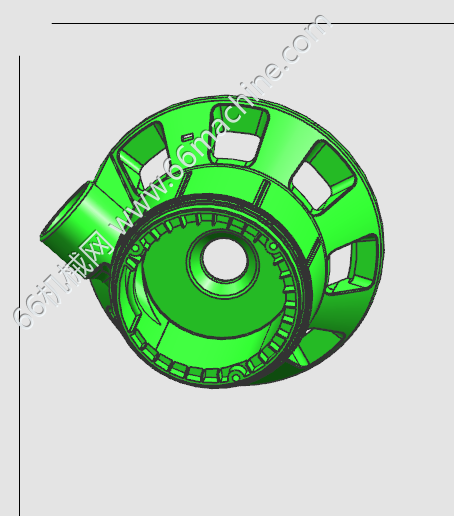

产品仰视图

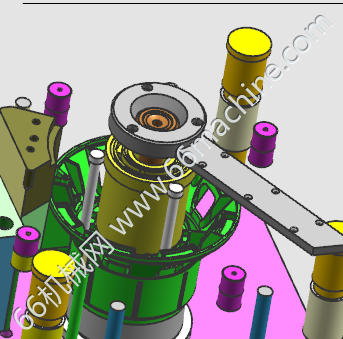

热流道进胶

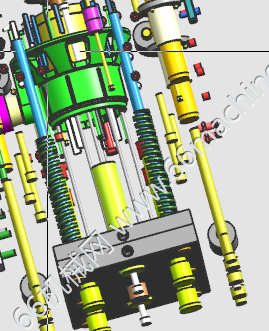

模具顶出系统
冷却水路图

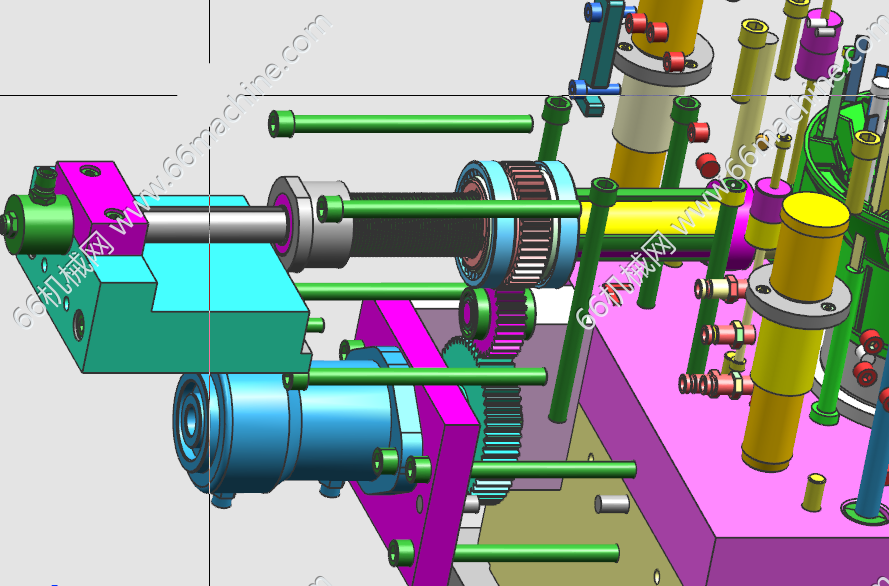

侧面抽芯结构

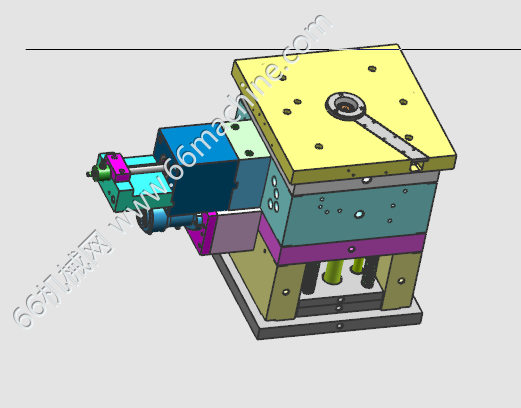

模具主视图
产品是某款香氛机外壳塑胶制品，产品经过分析，产品结构比较复杂，产品侧面存在倒扣，需要采用侧面行位，且行位内部存在螺纹特征，因此需要采用旋转抽芯，进胶方式采用热流道进胶。
攻城狮
图纸ID: 315092070404592304
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：26.33MB
所需积分：25机械币
可否编辑： 可进行编辑，不包含参数
