产品主视图
产品侧视图
油缸抽芯结构
侧抽结构
前模行位结构

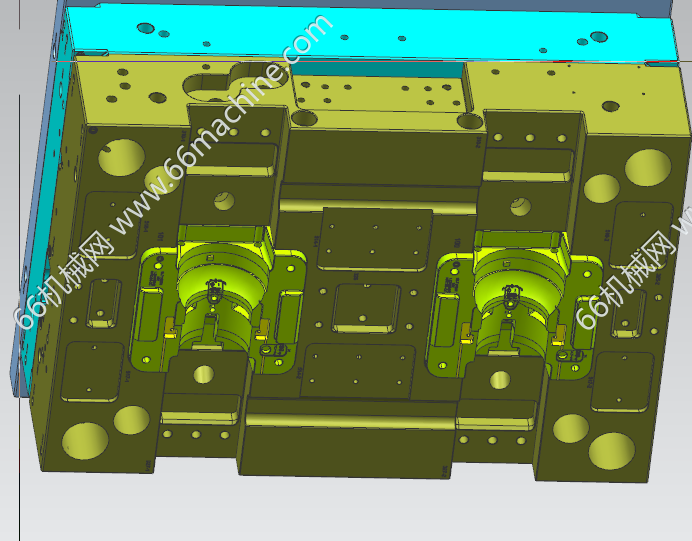

前模结构图

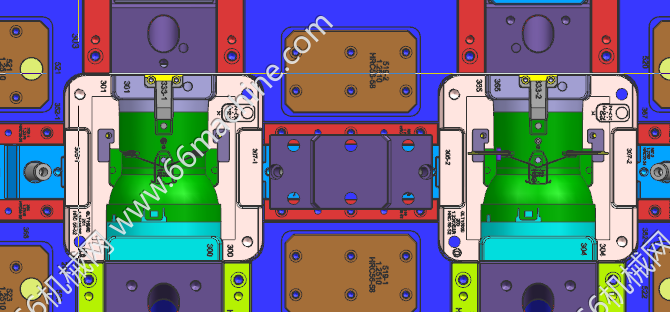

产品排位图

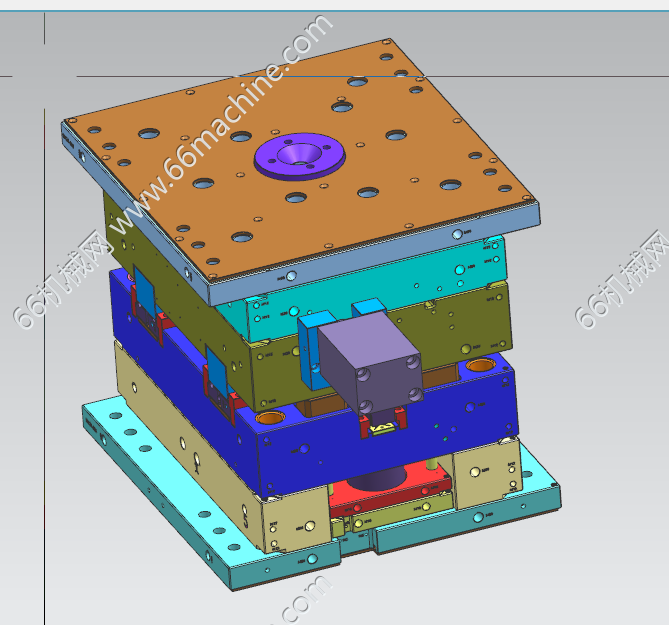

模具主视图
产品是一个扩音器外壳塑胶制品，产品经过分析，产品结构复杂，产品排位采用一出二方式，产品侧面存在倒扣，需要采用多个角度行位进行抽芯，图档自带运动仿真。
攻城狮
图纸ID: 315092070400400835
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：80.43MB
所需积分：20机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
