产品侧视图

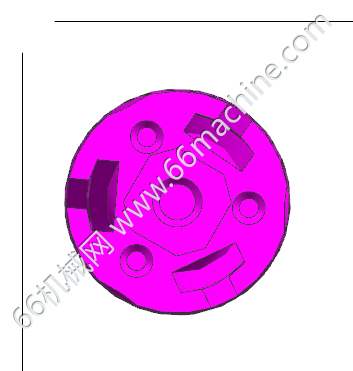

产品俯视图

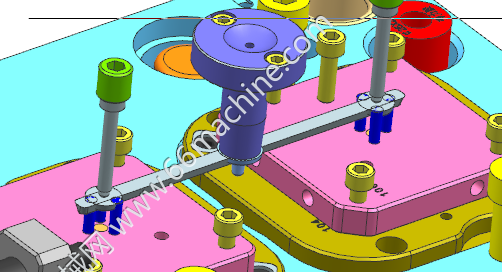

细水口进浇图

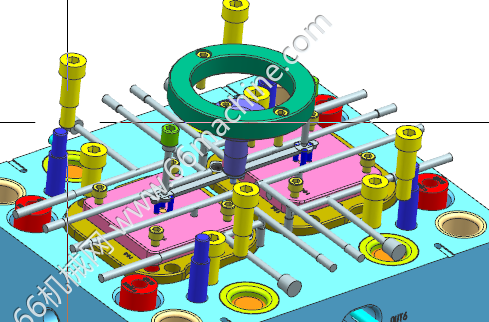

模具冷却水路结构图
产品排位图

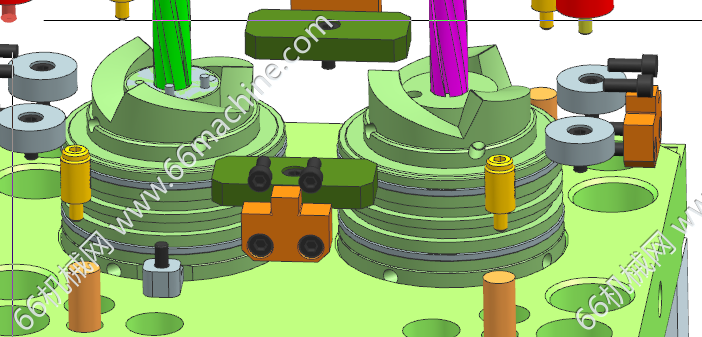

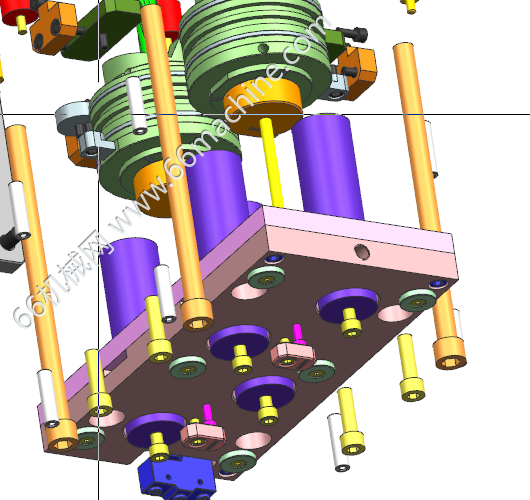

模具顶出系统

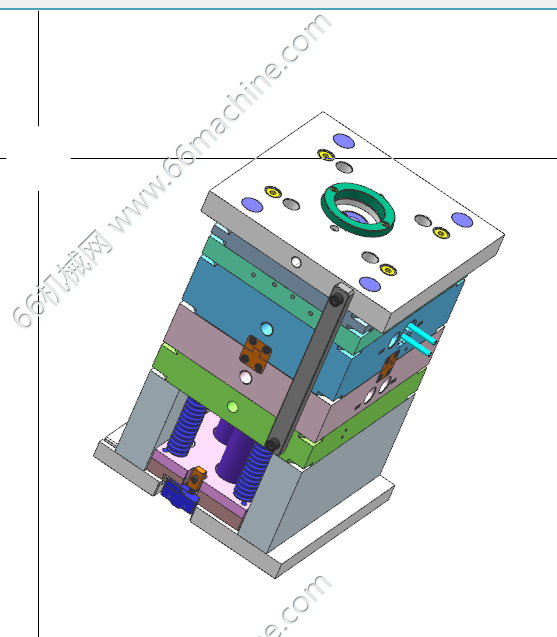

模具主视图
产品是一个塑胶配件，产品经过分析，产品外侧面存在一整全倒扣，产品排位一出二，产品进胶采用细水口点进胶，模具结构复杂，为了便于观察产品出扣，产品自带了运动仿真。
攻城狮
图纸ID: 315092070400400172
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：22.41MB
所需积分：30机械币
可否编辑： 可进行编辑，不包含参数
