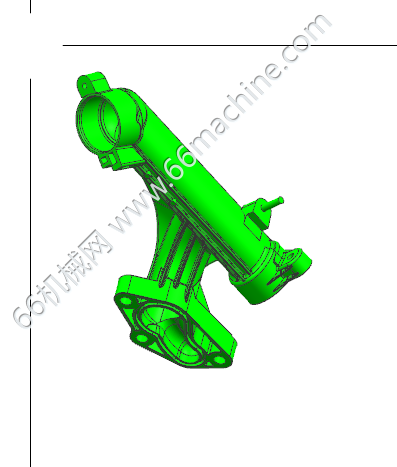

产品主视图
产品侧视图
产品进浇图

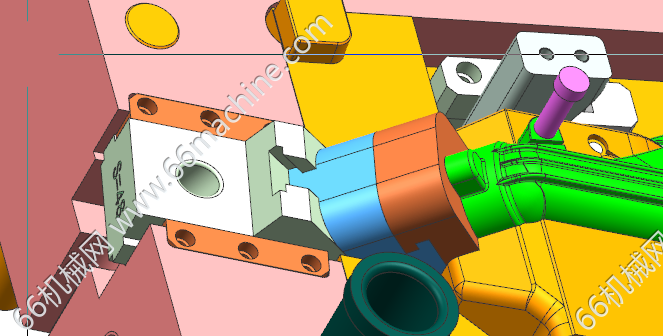

侧面行位图

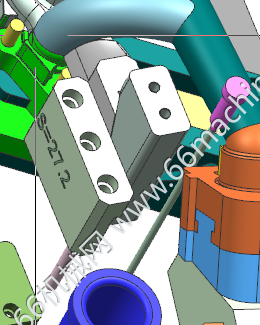

斜行位结构

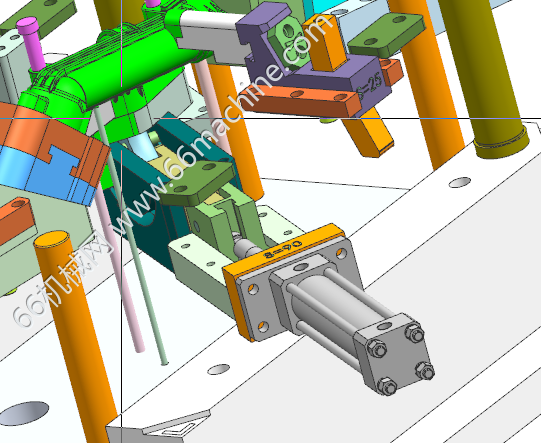

侧抽结构

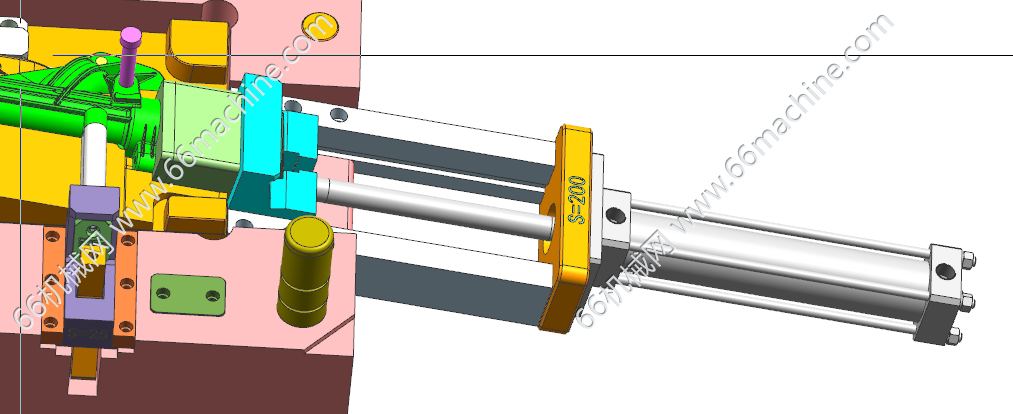

油缸结构

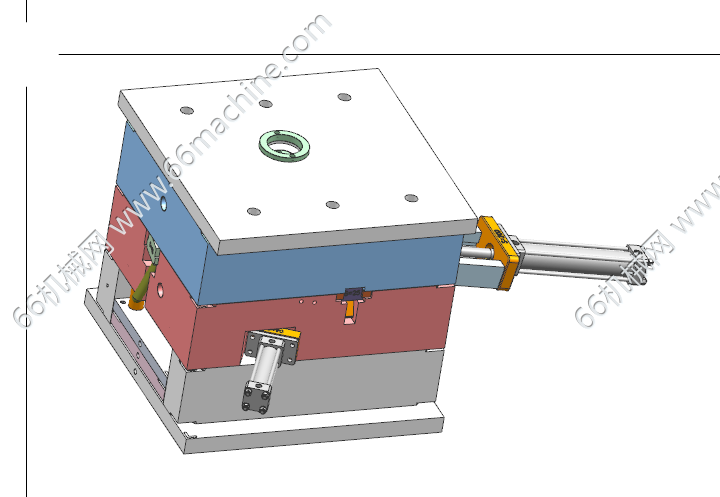

模具总装图
产品是某款汽车上一款塑胶制品，产品经过分析，产品中间中空，产品排位一出一，产品采用侧面方式进胶，产品扣位需要采用油缸以及行位机构进行抽芯，图档结构复杂。
攻城狮
图纸ID: 315092070400399682
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：27.77MB
所需积分：35机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
