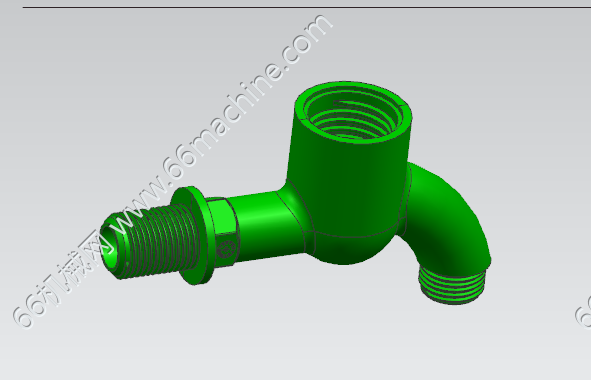

产品主视图
产品螺纹特征

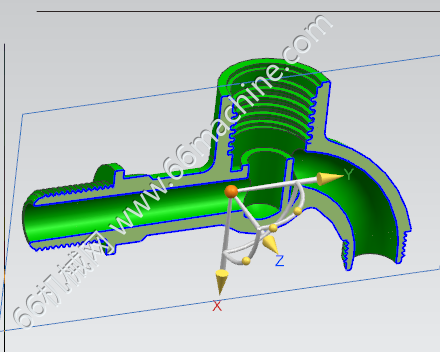

产品剖切图
产品进浇图
侧面行位图
冷却图
螺纹齿轮结构
油缸抽芯图
模具主视图
产品是一个塑胶水龙头，产品经过剖切分析，产品多个面存在螺纹特征，需要采用油缸齿轮结构，以及行位结构，产品进胶采用侧面结构进胶，模具行位均做了冷却水路结构进行冷却。
攻城狮
图纸ID: 315092070400399615
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：34.24MB
所需积分：30机械币
可否编辑： 可进行编辑，不包含参数
