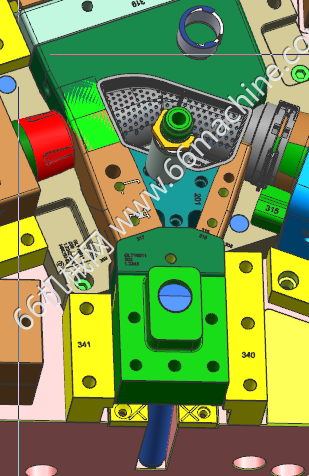

产品仰视图

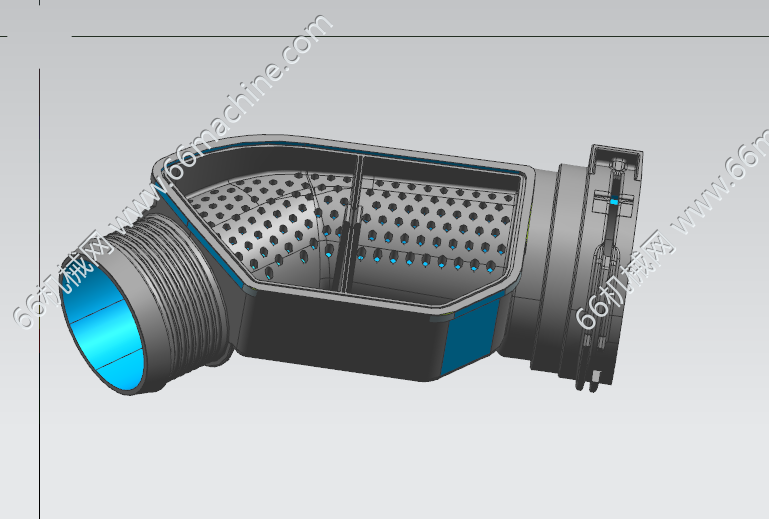

产品侧视图

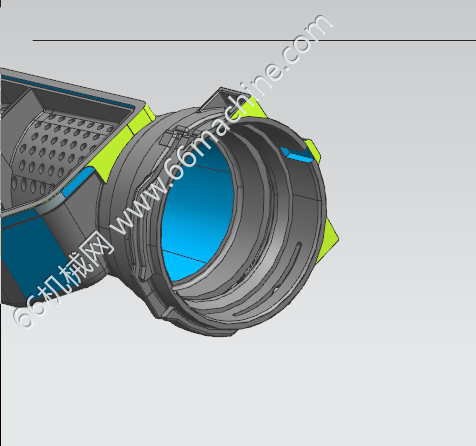

口部结构图

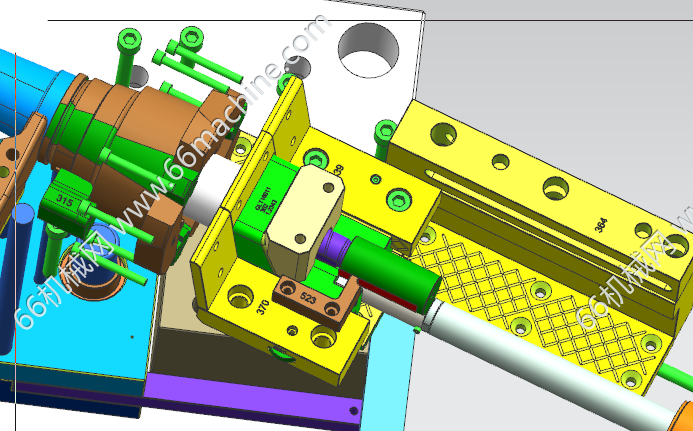

S热流道进浇图

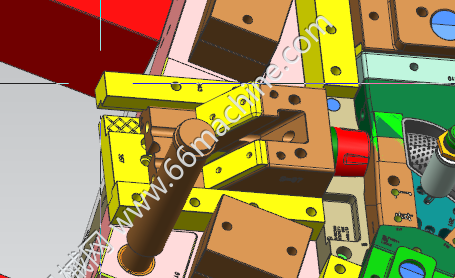

行位结构

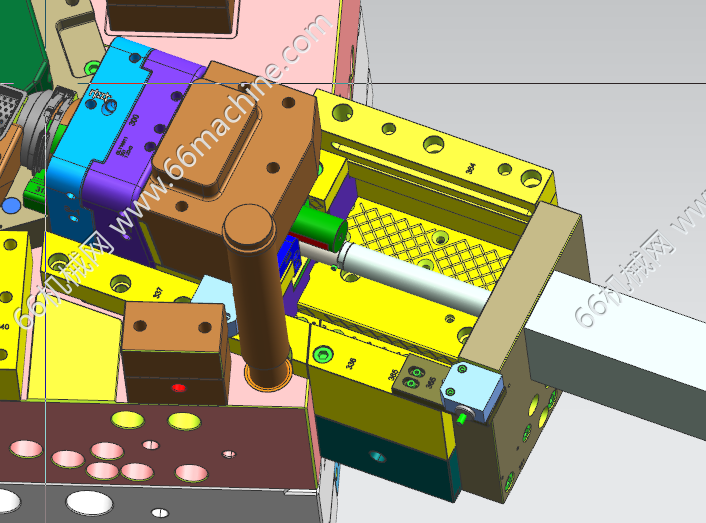

大行位图

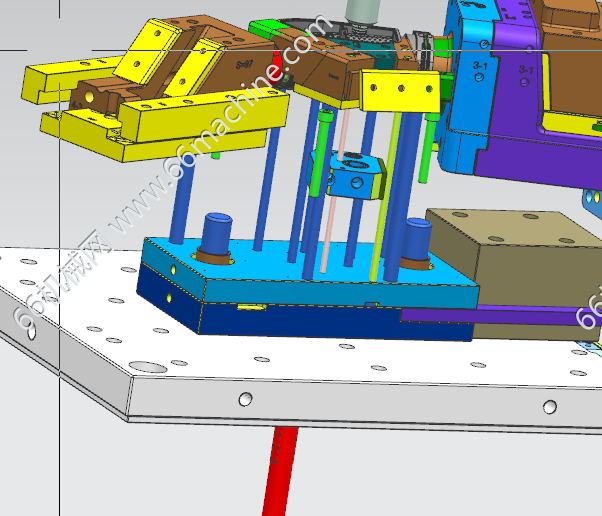

模具顶出图

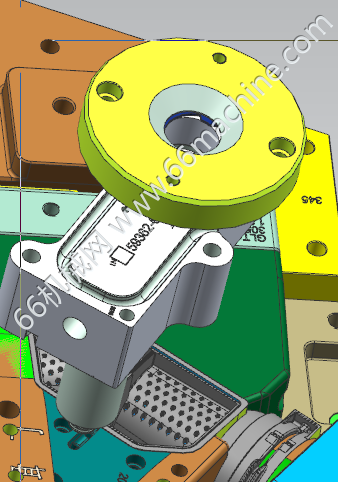

油缸抽芯结构
斜抽结构
产品是一个汽车上塑胶配件，产品结构比较复杂，产品排位采用一出一方式排位，采用热留到进胶，图档侧面采用行位加油缸结构进行辅助抽芯，为了便于理解，产品做了运动仿真。
