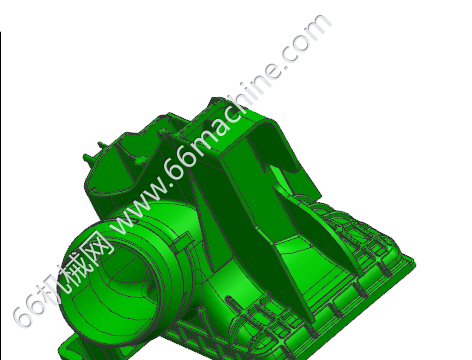

产品侧视图

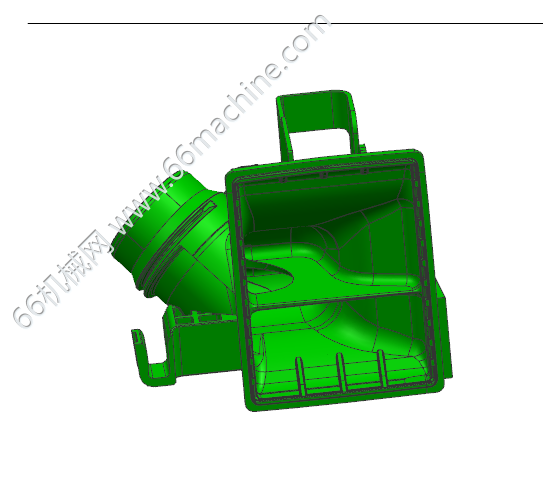

右侧结构图
产品仰视图
热流道进浇图

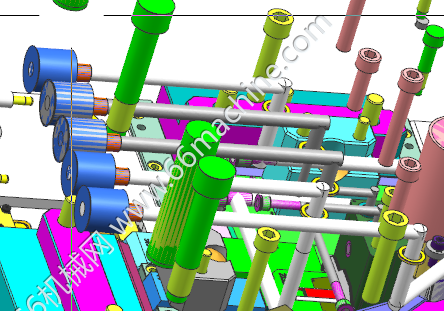

冷却水路

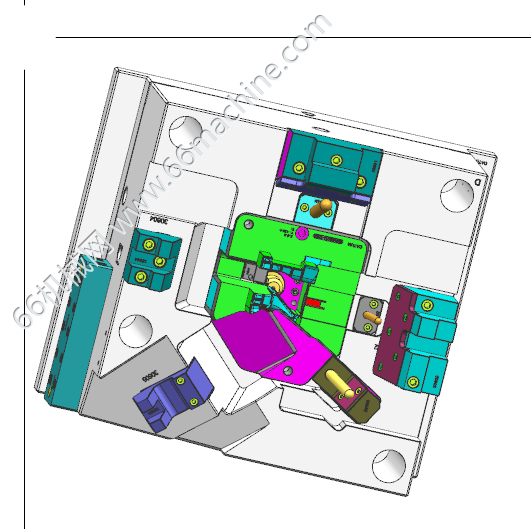

后模结构

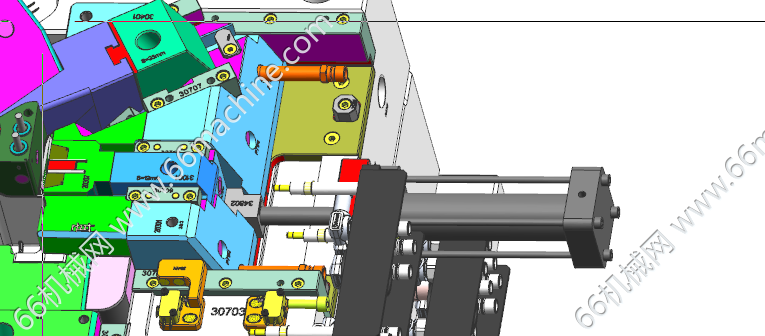

油缸抽芯结构

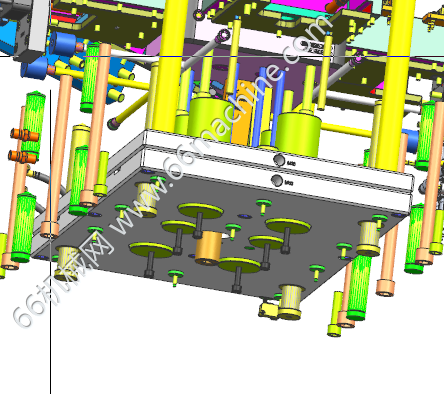

顶针版结构

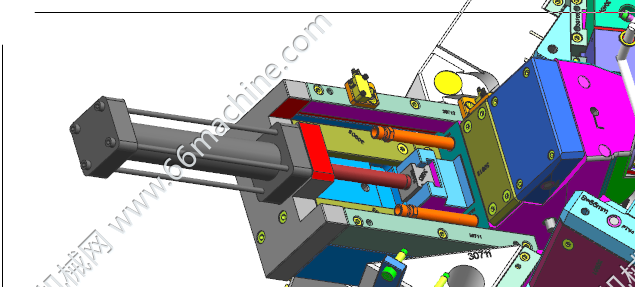

大油缸结构

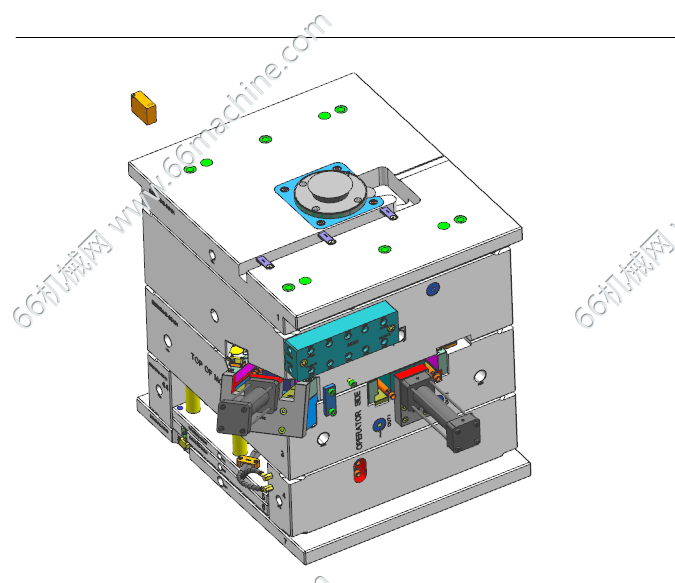

模具主视图
产品是某款汽车上一个空气进气盖板，产品属于外观结构塑胶制品，产品经过分析，产品多个角度存在倒扣，需要采用油缸结构进行抽芯，产品进胶方式采用热流道进行抽芯。
攻城狮
图纸ID: 315092070400398868
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：162.90MB
所需积分：30机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
