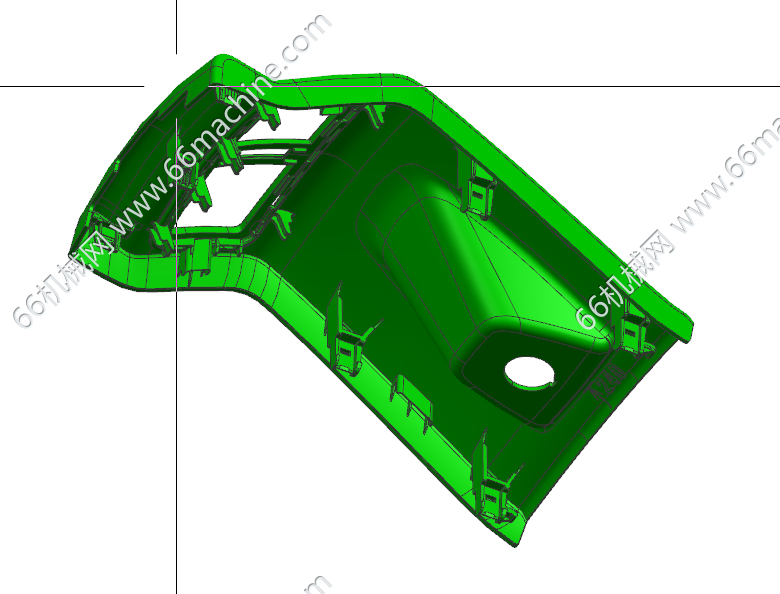

产品主视图
产品仰视图

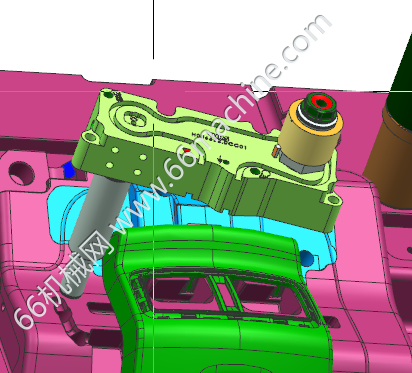

热流道进浇图

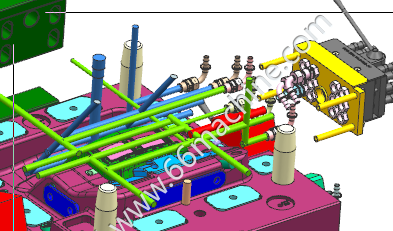

模具冷却水路

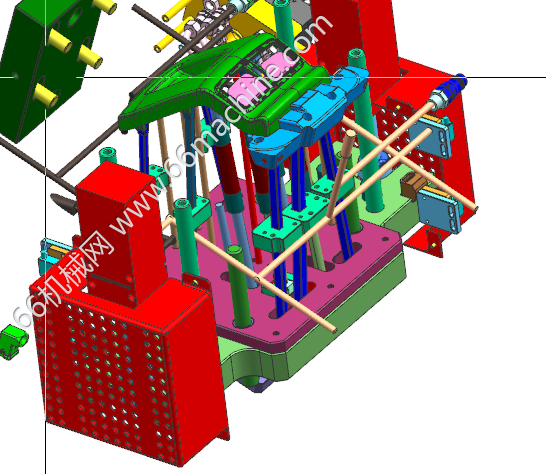

斜顶结构图

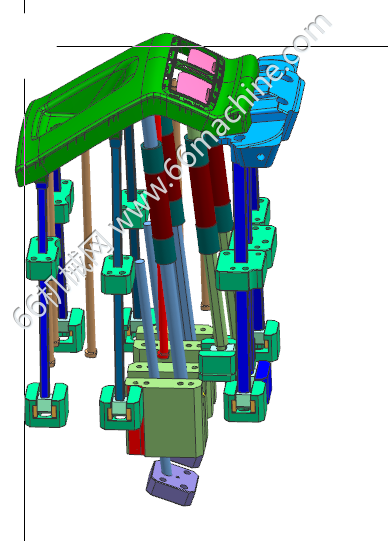

模具顶出系统

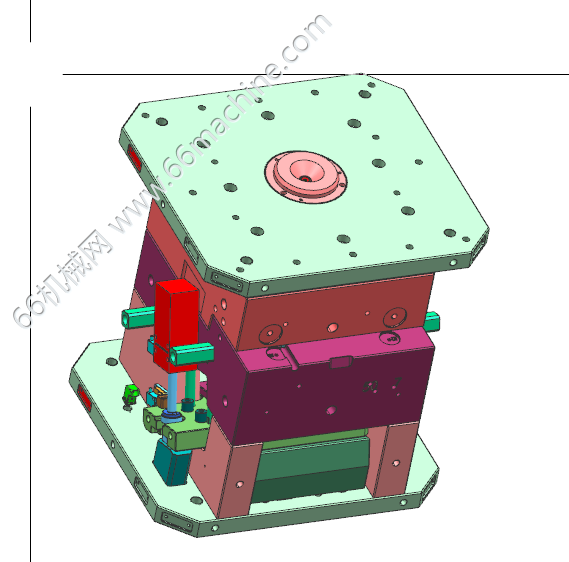

模具总装图
图档是一套塑胶模具，产品是某款汽车中间扶手版，属于塑胶制品，产品排位一出一，需要采用热流道方式进胶，产品后侧存在倒扣需要采用斜顶结构，顶出采用油缸辅助顶出。
