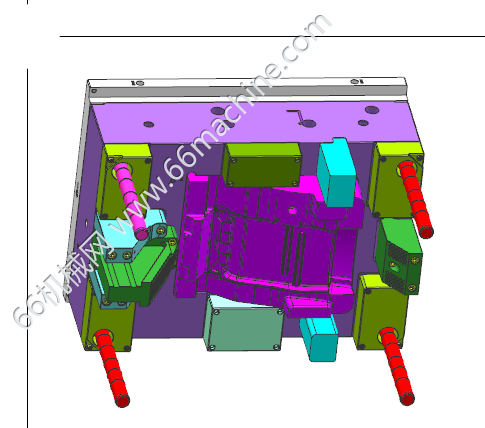

产品主视图

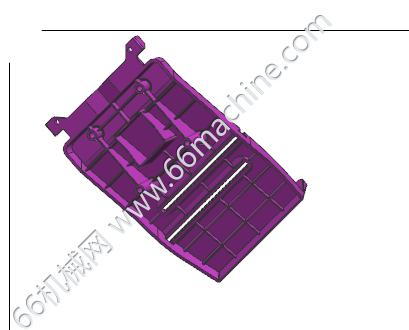

产品仰视图

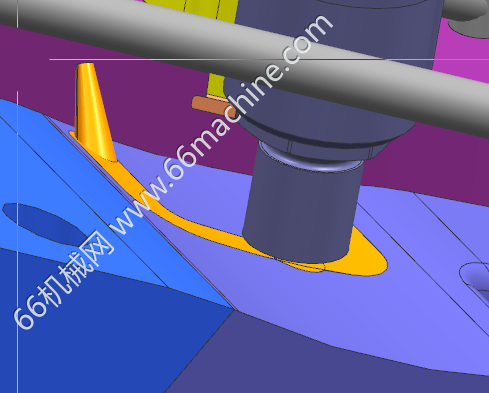

热流道进浇图
冷却图
前模结构图
热嘴进浇图
后侧斜顶结构
产品是某款汽车上一块塑胶盖板，产品属于外观结构件，产品经过分析，产品后侧存在倒扣，需要采用斜顶结构进行出扣，产品进胶方式采用热流道进胶，图档不含参数
攻城狮
图纸ID: 315092070400397598
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：37.56MB
所需积分：30机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
