产品排位图

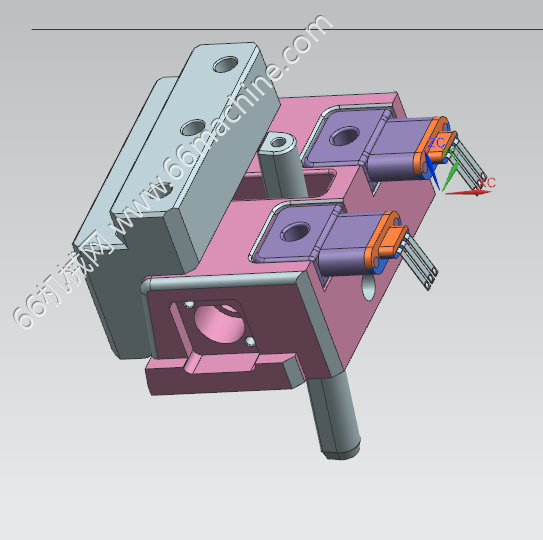

行位结构图

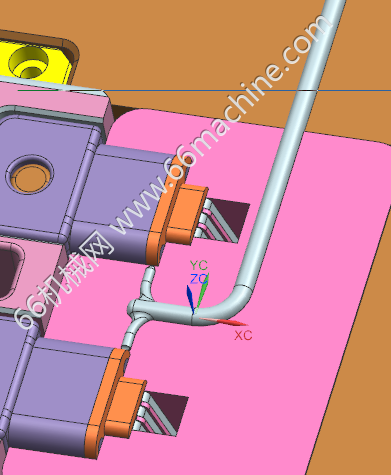

产品进浇图

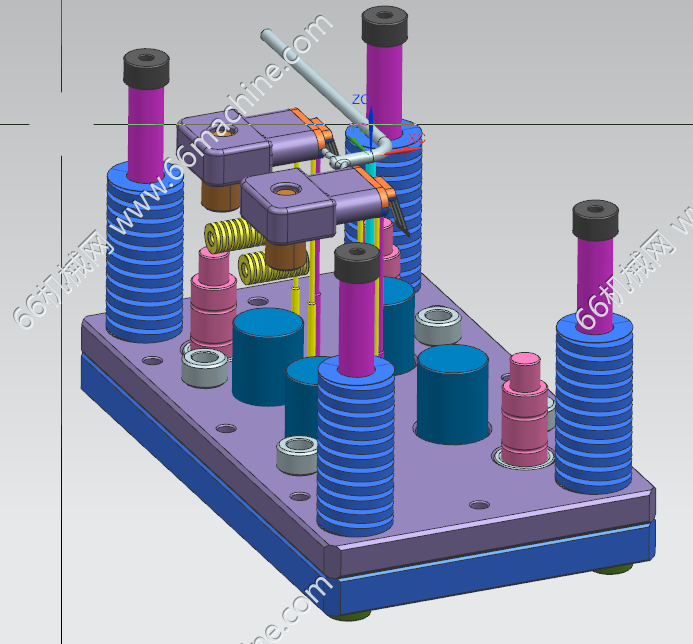

模具顶出图

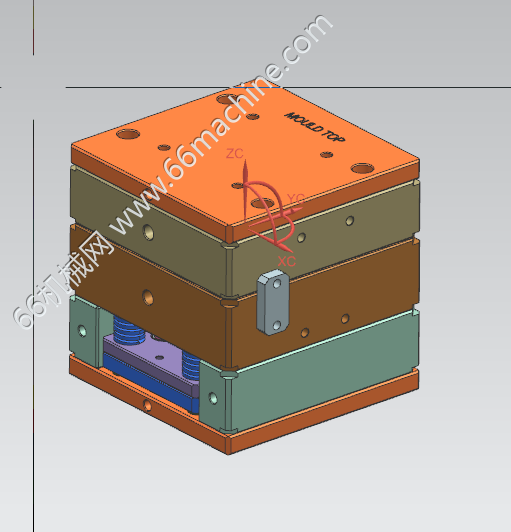

模具主视图

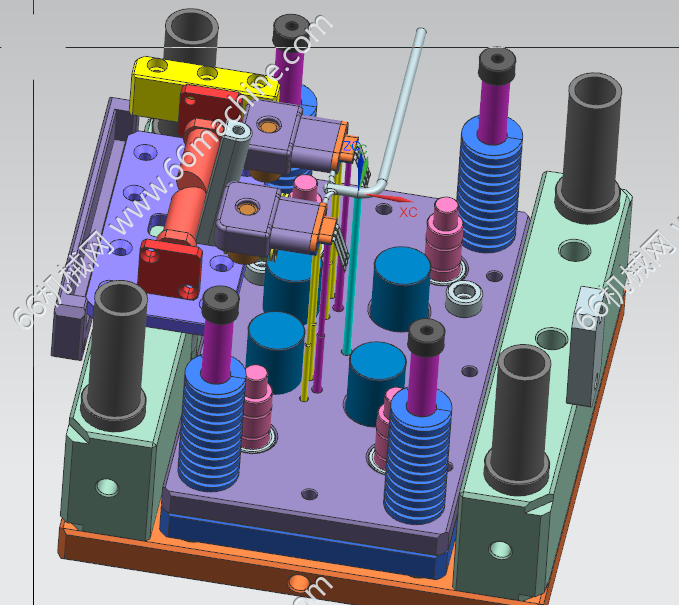

后模结构图
图档是一套汽车端子注塑模具，产品经过分析属于钣金包胶模具，产品排位采用一出一结构，产品排位i完成后产品侧面存在倒扣，需要采用侧面行尾结构，产品进胶方式采用模具侧面进胶。
攻城狮
图纸ID: 315092070396206326
图纸格式：prt、png、stp
图纸版本：UG NX12.0
文件大小：7.74MB
所需积分：15机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
