产品侧视图

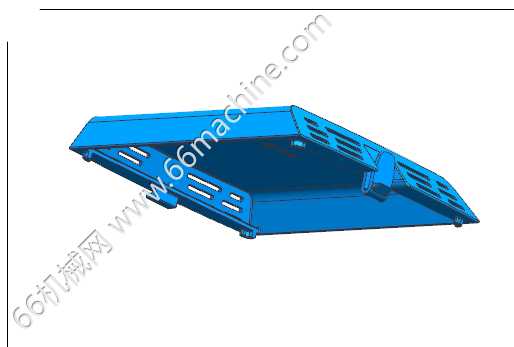

产品仰视图

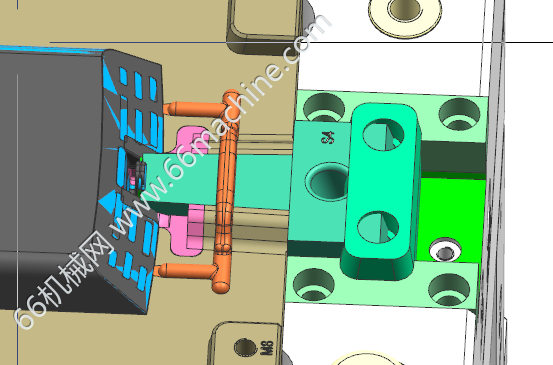

侧面扣位图

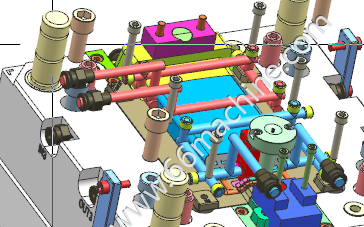

产品冷却图

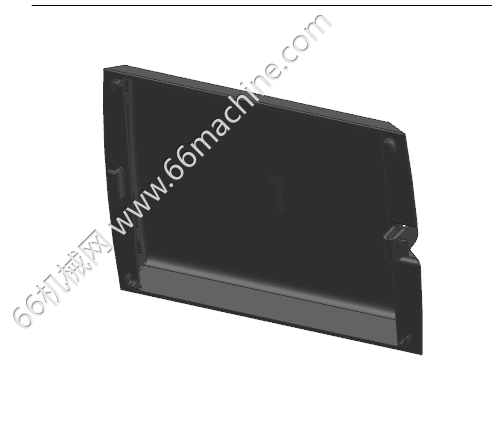

产品进浇图

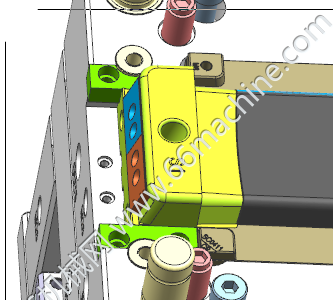

行位结构图

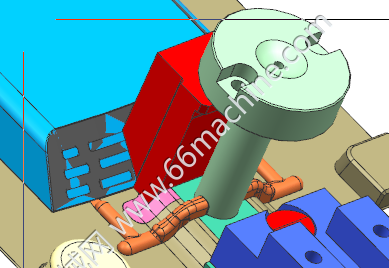

右侧行位图

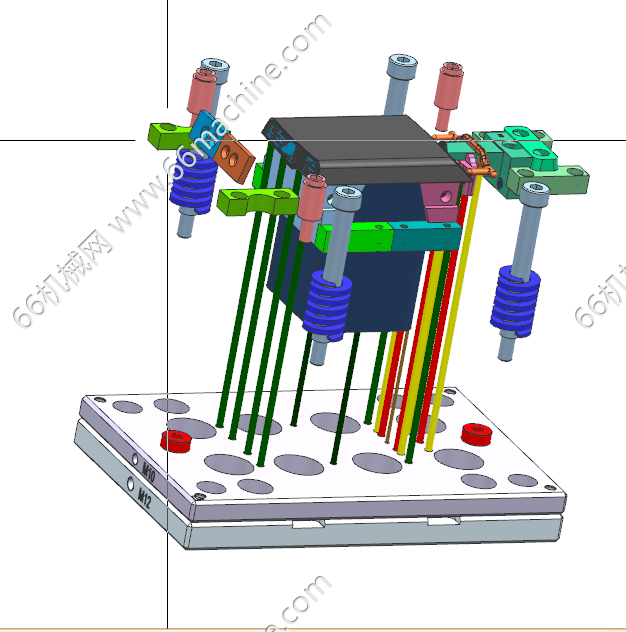

模具顶出系统
模具主视图
产品是一个塑胶制品，产品是某款塑胶抽屉，产品经过分析，产品侧面存在倒扣，需要采用行位进行辅助抽芯，产品进胶采用一般侧面多点进胶，欢迎下载学习。
