产品侧视图

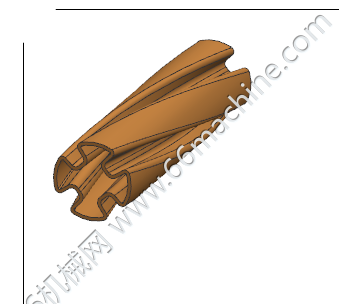

产品斜二次结构图

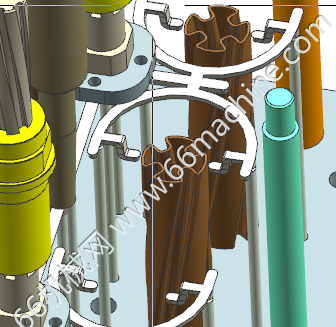

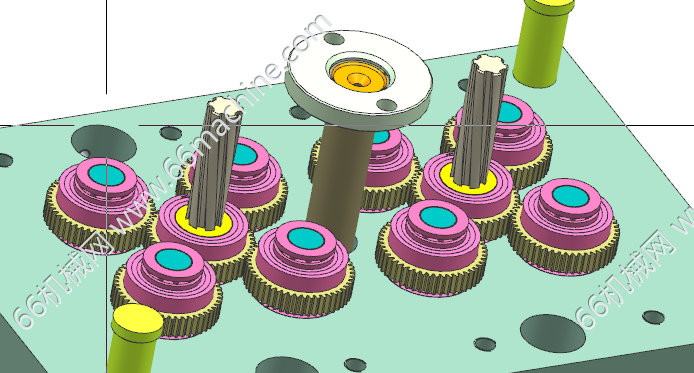

产品排位齿轮结构图

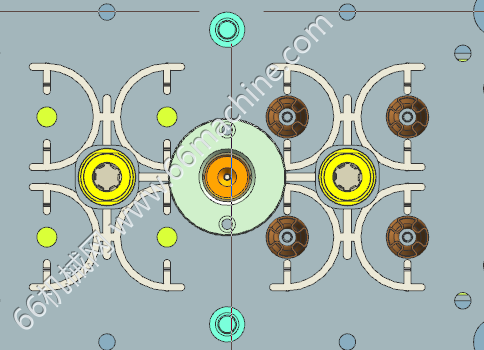

细水口进浇图
进胶点结构图

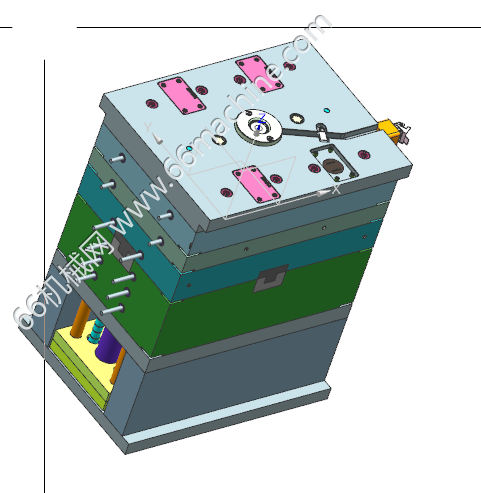

模具主视图
产品是一件塑胶制品，产品经过剖切分析，产品结构比较复杂，产品排位一出多，产品进胶方式采用细水口转大水口进胶，产品脱扣采用齿轮结构进行辅助顶出。
攻城狮
图纸ID: 315092070396204320
图纸格式：afu、msg、rad、rmd、rplt、sim、prt、png
图纸版本：UG NX12.0
文件大小：40.14MB
所需积分：30机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
