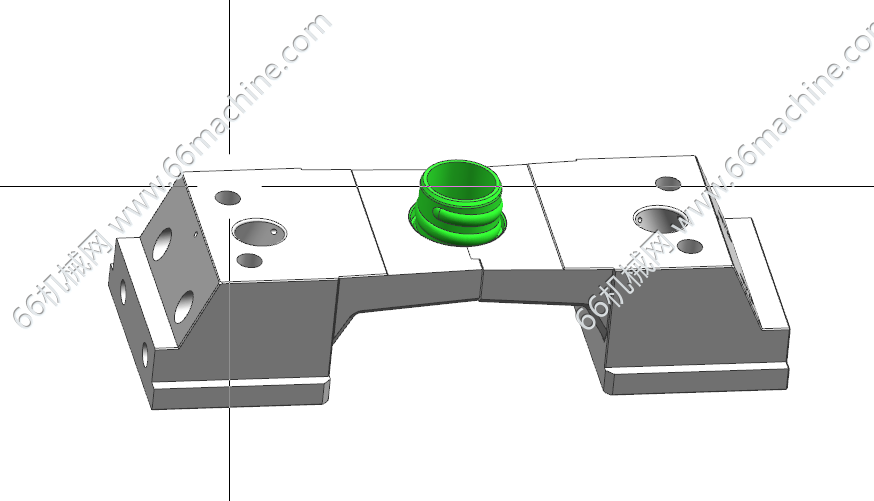

产品主视图
产品剖切图

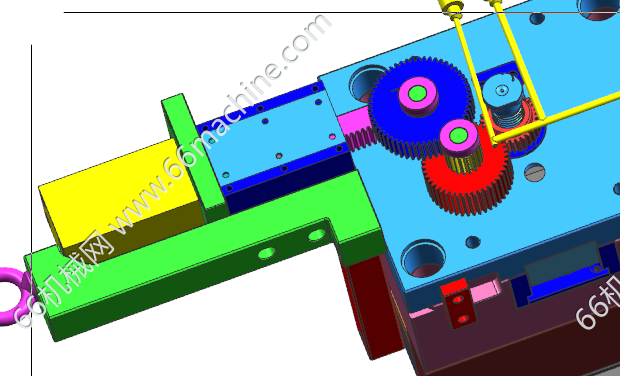

齿轮结构图

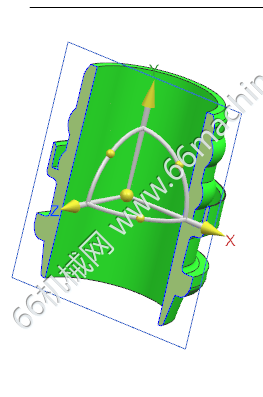

行位结构图

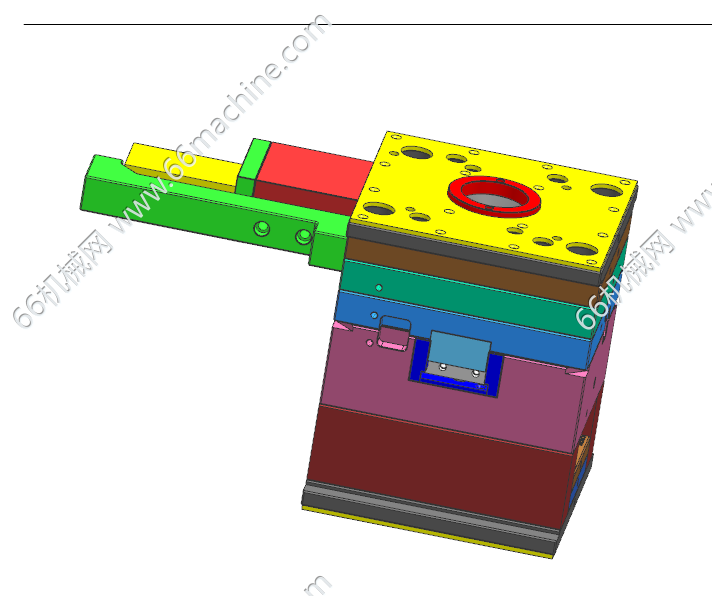

模具主视图

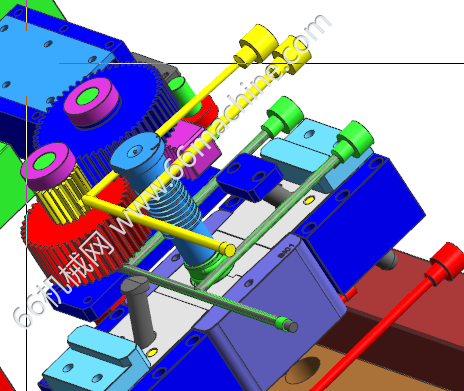

油缸齿轮结构
产品属于某款汽车的配件，属于塑胶制品，产品经过分析，产品外侧存在倒扣，需要采用行位结构，产品内册存在螺纹结构，因此需要采用齿轮油缸进行配合出扣。
