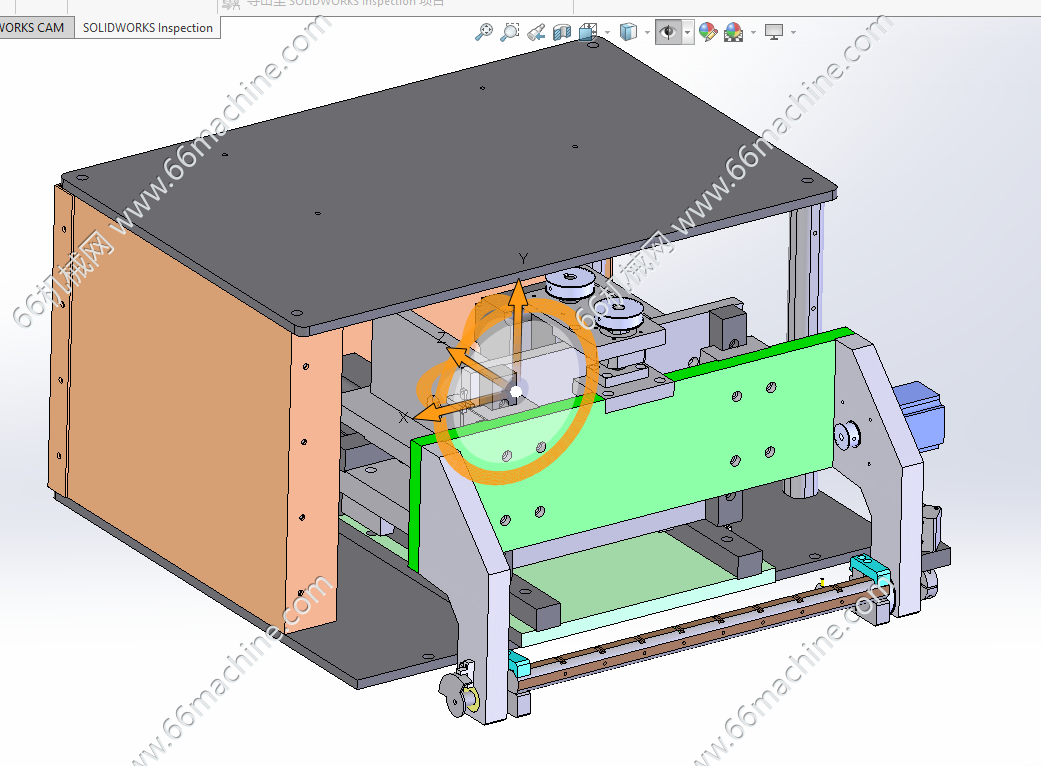

设备侧视图

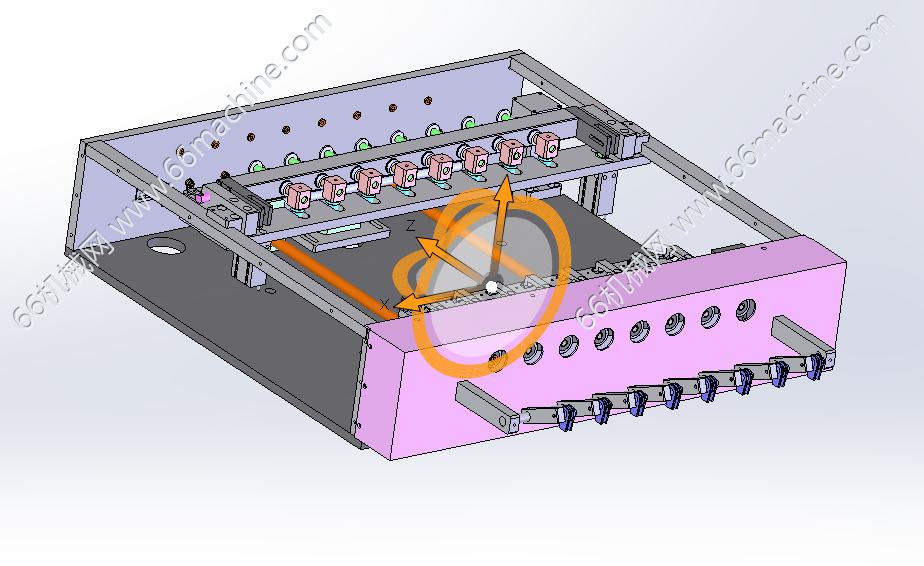

绕线设备图

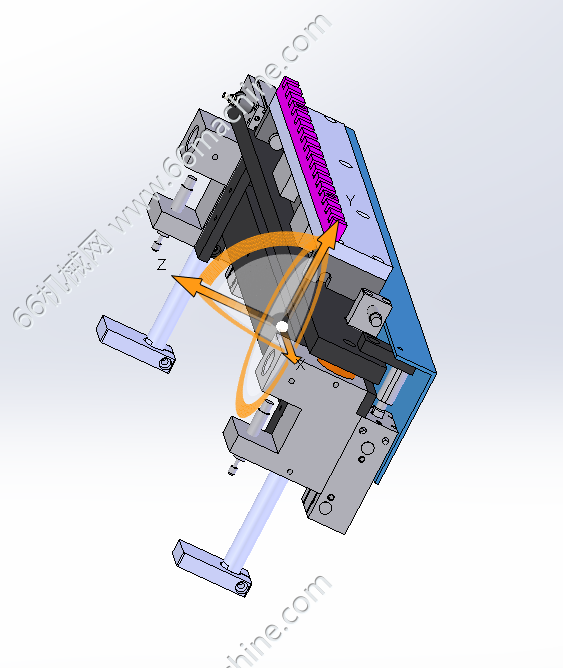

顶部缠绕器图档

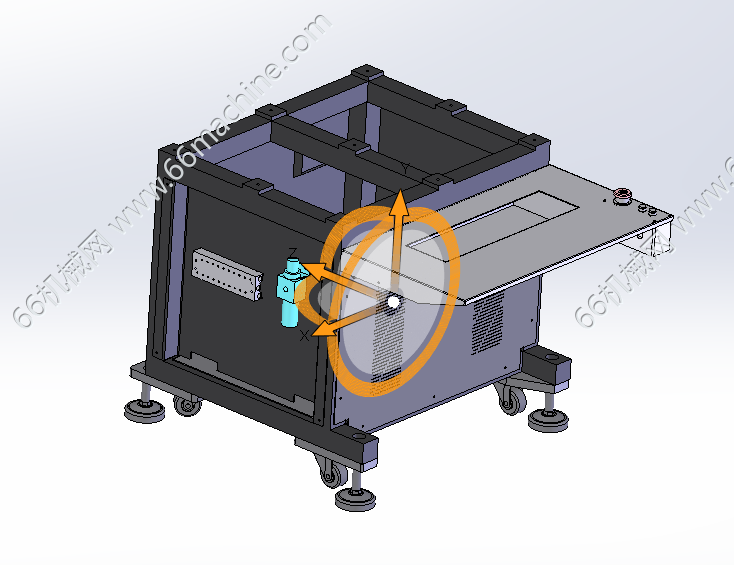

支架结构图
机架结构图

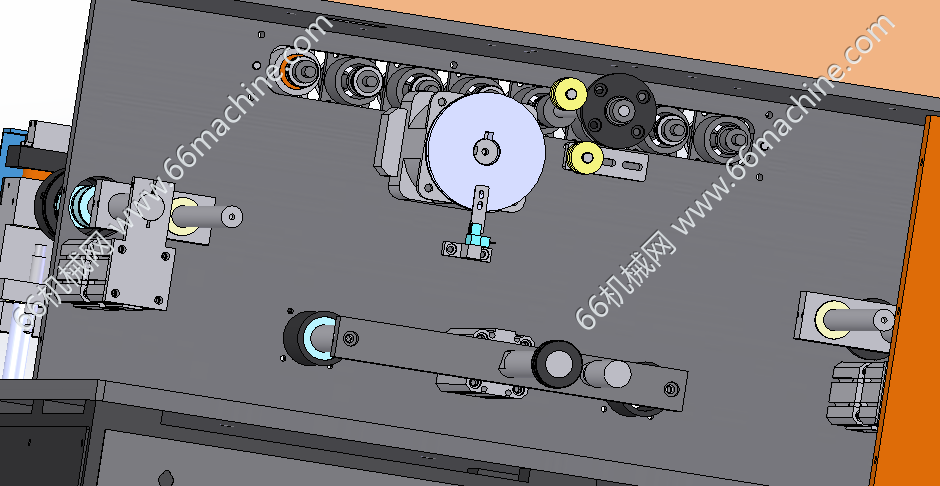

缠绕机构图
图档是一套全自动绕线机，图档结构复杂，且要求高，产品结构组成由，绕线模组，缠绕器，以及底板机架。图档不含参数，设计采用sw进行设计，图档设计采用结构化方式进行设计。
攻城狮
图纸ID: 315092070396206343
图纸格式：SLDPRT、SLDASM、png
图纸版本：Solidworks2025
文件大小：25.71MB
所需积分：25机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
