线缆绞合机【扭线机、叉绞机、绞线机】（将三根线缆交叉扭织成一根）

发布时间：2024-04-16


图纸描述

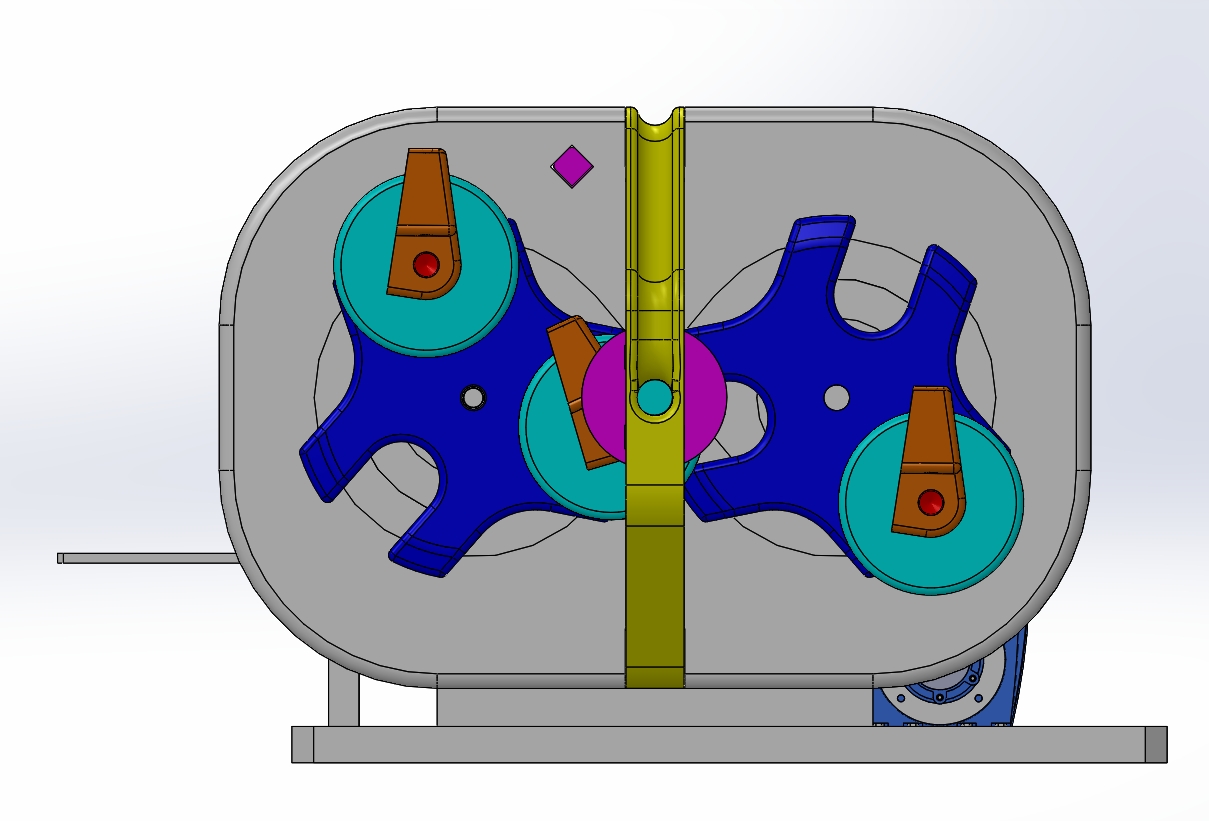

本设备为线缆绞合机（又称扭线机、叉绞机、绞线机），用于将三根线缆（金属线或非金属线均可）交叉扭织成一根。工作原理：将各放线辊上的分线束穿过导线架上的导线筒，驱动电机经过皮带带动叉盘转动，叉盘在转动过程中推动放置轴，在推力作用下放置轴在“8”字型滑槽内移动，在两叉盘的作用下，放置轴呈“8”字型移动，进而实现放置轴上各放线辊上的分线束相互循环交叉，实现对线束的交叉塑型，通过交叉抱合成型的方式，实现线束的叉绞处理，可有效提高成型线缆的抱合紧密度，本模型建模精巧，x-t通用格式，可供大家参考！
