【毕设资料：约1.5w字说明书+CAD+3D（sw2021版本，另含x-t格式），仅供参考学习！】 摘要：五轴联动加工中心有高效率、高精度的特点。若配以五轴联动的高档数控系统，还可以对复杂的空间曲面进行高精度加工，更能够适应像汽车零部件、飞机结构件等现代模具的加工。 本文设计了一台五轴联动机床主轴模型，在XY工作台的基础上叠加两层托板，步进电动机带动轴使其做旋转运动，构成类似陀螺仪的结构。分别实现工作台绕XY轴的转动和移动，再沿Z轴装配一根丝杠完成工作台沿Z轴的上下运动最终实现刀具向各个面进行加工。 主要完成了：模型整体结构设计，各个轴的结构设计及计算、滚珠丝杠、轴承和直线滚动导轨的选择及其强度分析；步进电机的选择及分析。 关键词 五轴联动 丝杠传动 陀螺仪
图纸ID: 53447637529137164

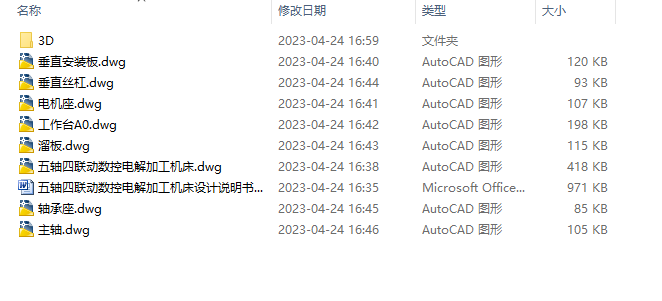

图纸格式：SLDPRT、sldprt、SLDASM、x_t、sldasm、dwg、doc
图纸版本：Solidworks2021
文件大小：117.81MB
所需积分：75机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
