某企业硅片上料机（装片机）【将堆叠料盒中的硅片装入制绒机使用的湿式花篮中】

图纸描述

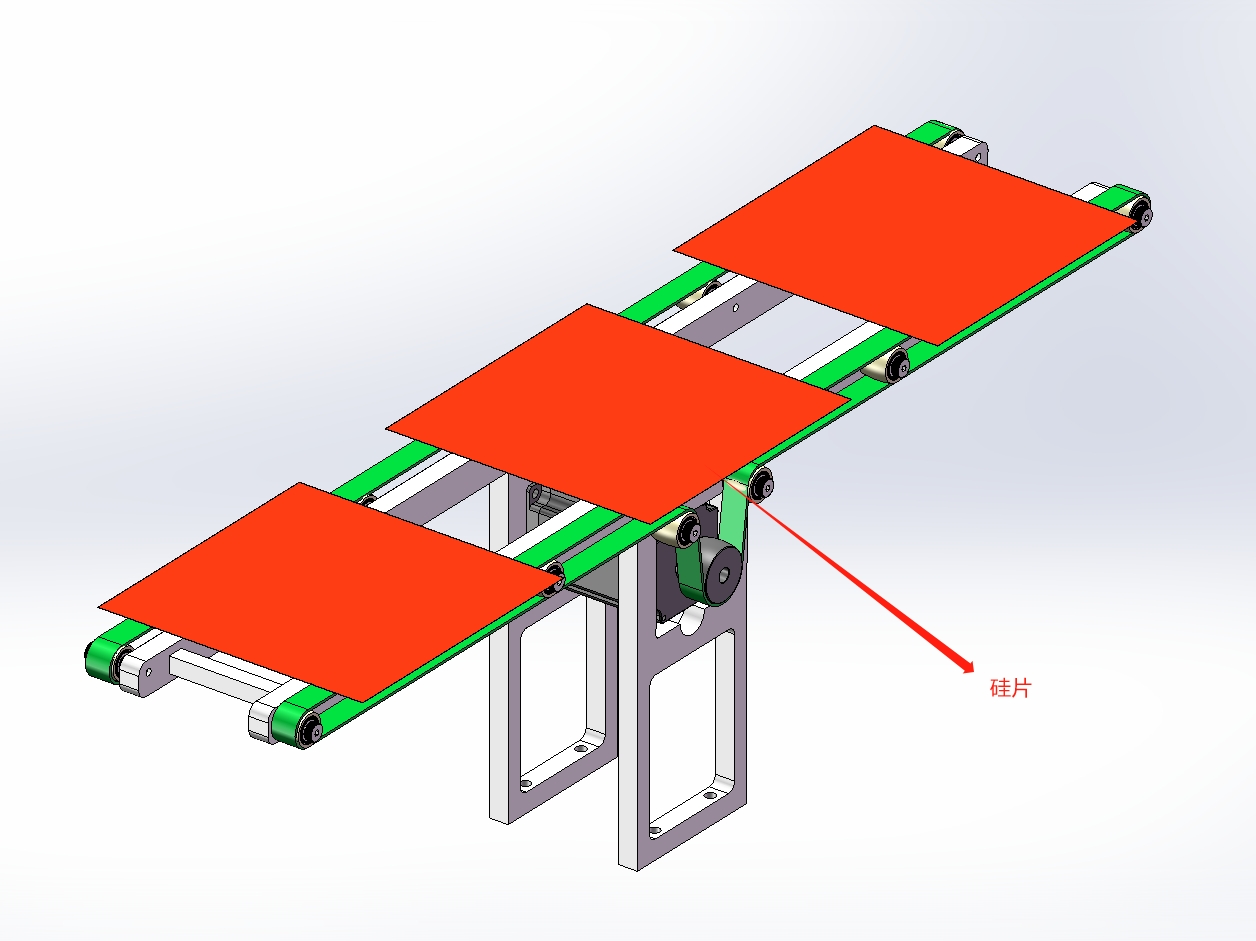

【企业模型，可做参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】 本设备为某企业硅片上料机（装片机），该设备是将从堆叠料盒中的硅片装入制绒机使用的湿式花篮中。设备包括堆叠料盒组件、换料盒组件、移片组件、顶片组件、吹气组件、缓存组件、双片及多片检测剔除组件、弹性带输送组件、伸缩装片组件、升降装片组件、花篮输送组件等。 设备具体参数介绍： （1）工装：硅片料盒：400片 （166-182可兼容）；硅片花篮：100片 间距4.76mm/120片 4.12mm； （2）适用硅片外形尺寸：156-182，厚度0.16-0.24MM； （3）产能： 6000-8000pcs/h； （4）单台碎片率： ≦0.02%（原碎片除外）A片； （5）单多晶：单多晶兼容； （6）通道数：2通道； （7）花篮暂存数：8个； （8）设备尺寸：3820*1450*1850 （长*宽*高 单位mm）； （9）电源：220V 50-60Hz； （10）压缩空气：0.5-0.7MPa； （11）功率：3.2kw。 本模型建模精巧，为专业人员设计，水平很高，仅供大家参考！
