某企业异型钢筋笼自动排焊机（已量产）

发布时间：2023-09-24


图纸描述

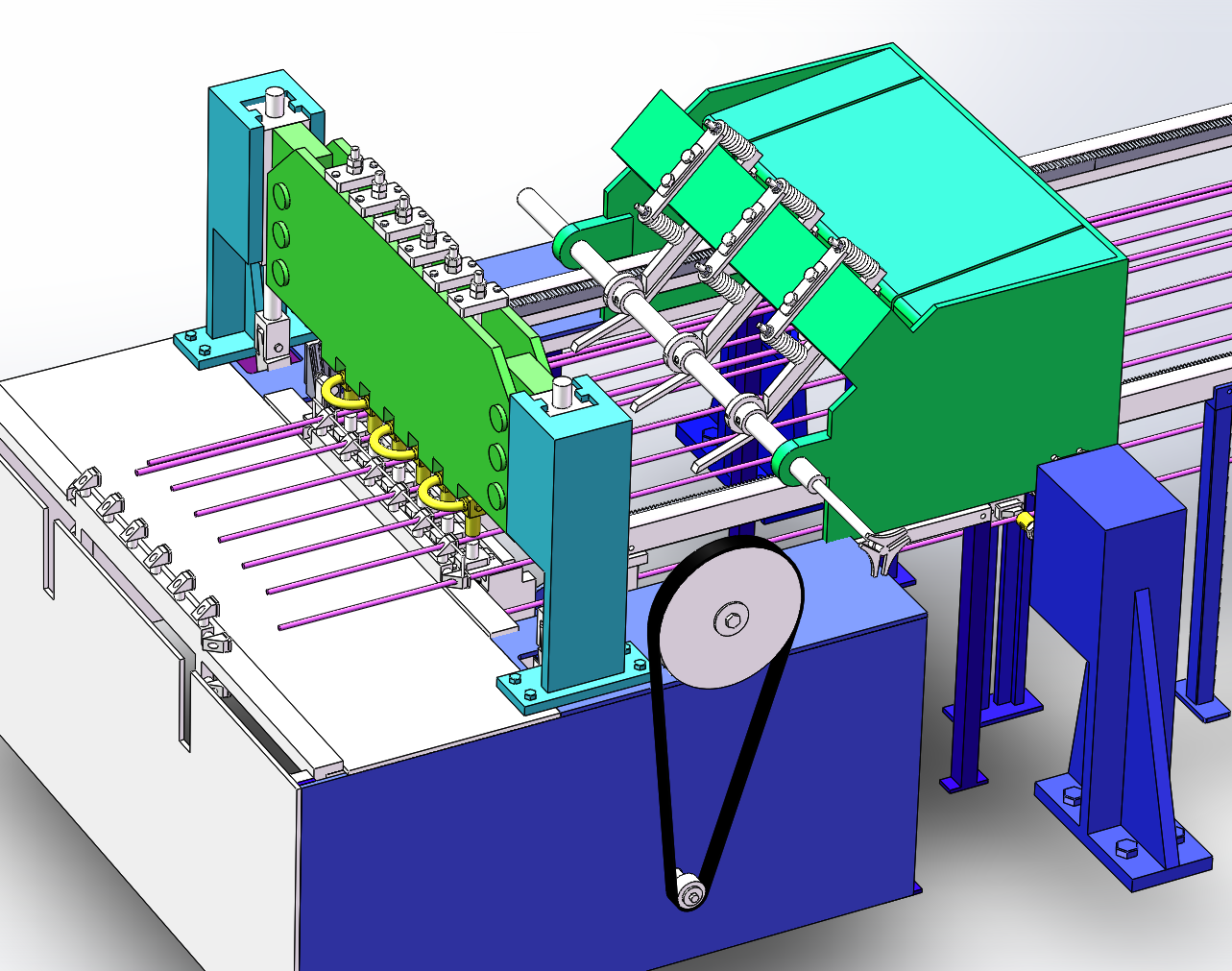

本设备为某企业异型钢筋笼自动排焊机，其主要由机架，经线导向机构，纵向焊接机构，送料机构，横向焊接机构，经线牵引机构，导轨，纬线推正机构和传动机构所构成。经线导向机构固定于机架前端，向焊接机构固定于机架且位于经线导向机构正上方，送料机构位于纵向焊接机构后方并固定于机架后端，横向焊接机构位于机架侧方，经线牵引机构布置于导轨上，纬线推正机构位于经线导向机构一侧并固定于机架内一侧，传动机构位于机架内部并使纵向焊接机构，送料机构和纬线推正机构联动。不仅使异型排焊具有可能，且具有精密自动性，代替手工劳作，减轻了劳动强度并极大的提高了异型排焊的效率，可广泛用于工程建筑等多领域。
