管材自动上料、送料切割机【也可适用于方形或异型管材的切割】

发布时间：2023-09-14


图纸描述

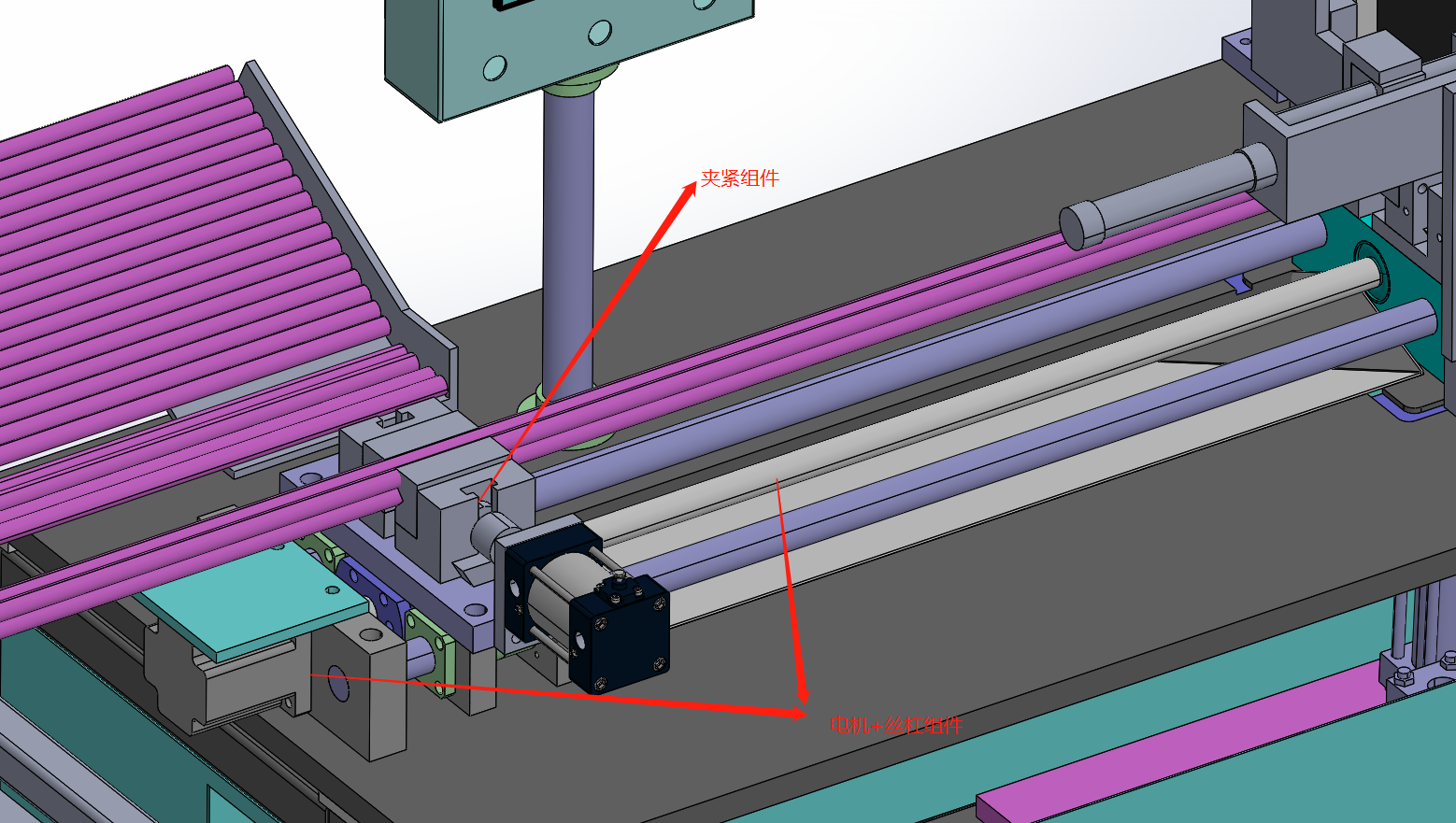

本设备为管材自动上料、送料切割机，采用气缸顶升管材，然后手摇旋柄驱动齿轮齿条将管材移送至滚轮槽位，顶升气缸下降接着夹紧气缸将管材夹紧，再接着伺服电机及丝杠组件拖动管材至切割位完成切割，切割余料沿着流道流出，切割的成品管材在气缸推动下至储料槽内。该设备适用于钢管、橡胶管等各种材质的管材，也可适用于方形或异型管材的切割，本模型建模精巧，可供大家参考！
