某企业蓄电池切刷四合一机型3D+工程图+BOM表【夹翻转，切片、刷片、下压功能】

图纸描述

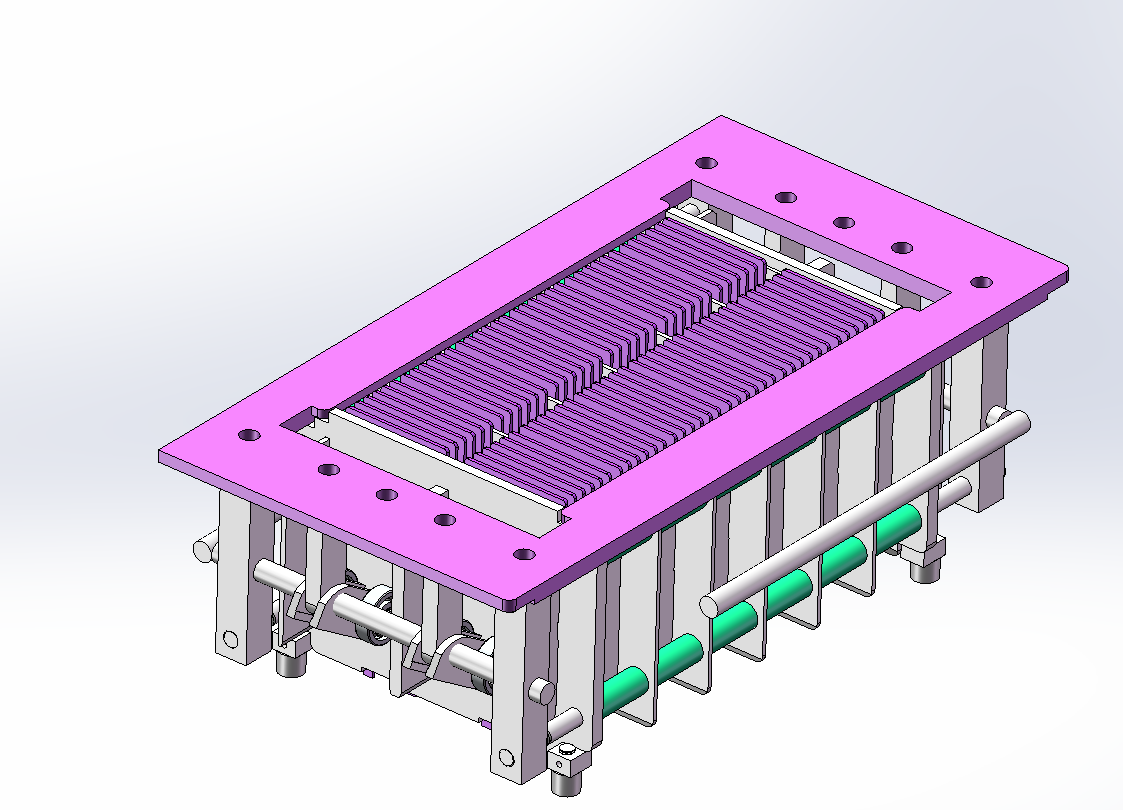

【企业模型，含3D+工程图+BOM表，可做参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】 本设备为某企业蓄电池切刷四合一机型，带有模具夹翻转，切片、刷片、下槽（下压）功能，带有自动清尘装置，内部结构密闭，减少污染，主要介绍如下： 1.切刷小车采用齿轮齿条传动，轨道改为非精密轨道，从动轮带动小车，带限位滑块，防止径向蹿动。 2.防尘结构设计确认，扫灰部分，防尘封口及柜门防尘加密部分确认。（吸料口由甲方自行开孔） 3.翻转部位模具夹上料部分，不再采用斜滑坡。调试完毕后，上料部位整体垫20mm塑料板 4.模具夹结构及尺寸确认 5.工作流程确认：a,翻转机构翻转到位后，顶升气缸处于上限位。 b,顶升气缸下降到下限位，四周径向限位，开始切刷 c,切刷完成后，顶升气缸复位至上限位，手工推料。 6.切刷流程确认： 切，刷正转启动---延时--小车前进---到位小车停---切，刷正转停---延时---刷反转---延时小车后退---到位小车，刷反转停。
