某企业液晶面板、PCB、玻璃缓存机（暂存输送线）
发布时间：2023-08-09
-
-
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

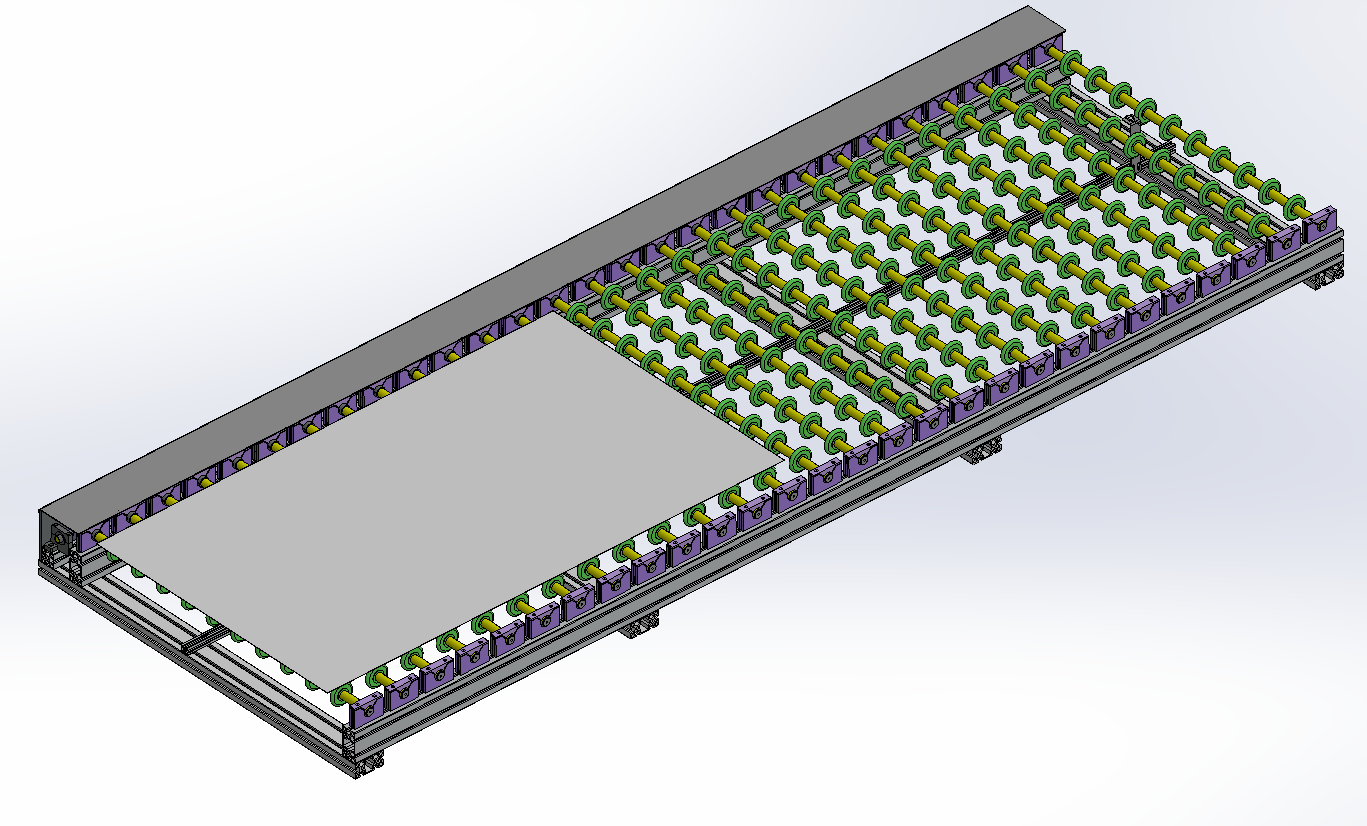

本设备为某企业液晶面板、PCB、玻璃缓存机（暂存输送线），主要由机架、大、小滚轮输送线、升降暂存架等组成，Panel规格：32“-57”（710mm*400mm-1295mm-745mm）；设备尺寸：L*W*H=2810mm*3600mm*2500mm；Pass Line：1100mm 缓存数量：40pcs，层间距20mm；节拍：57“ 15s，32“ 13s；机架：铝型材；门板：透明PVC。该还设备主要用于板件类产品的输送及缓存，本模型建模精巧，可供大家参考！
