【毕设】合页冲压工艺分析及模具设计+约1.7w字说明书+CAD

图纸描述

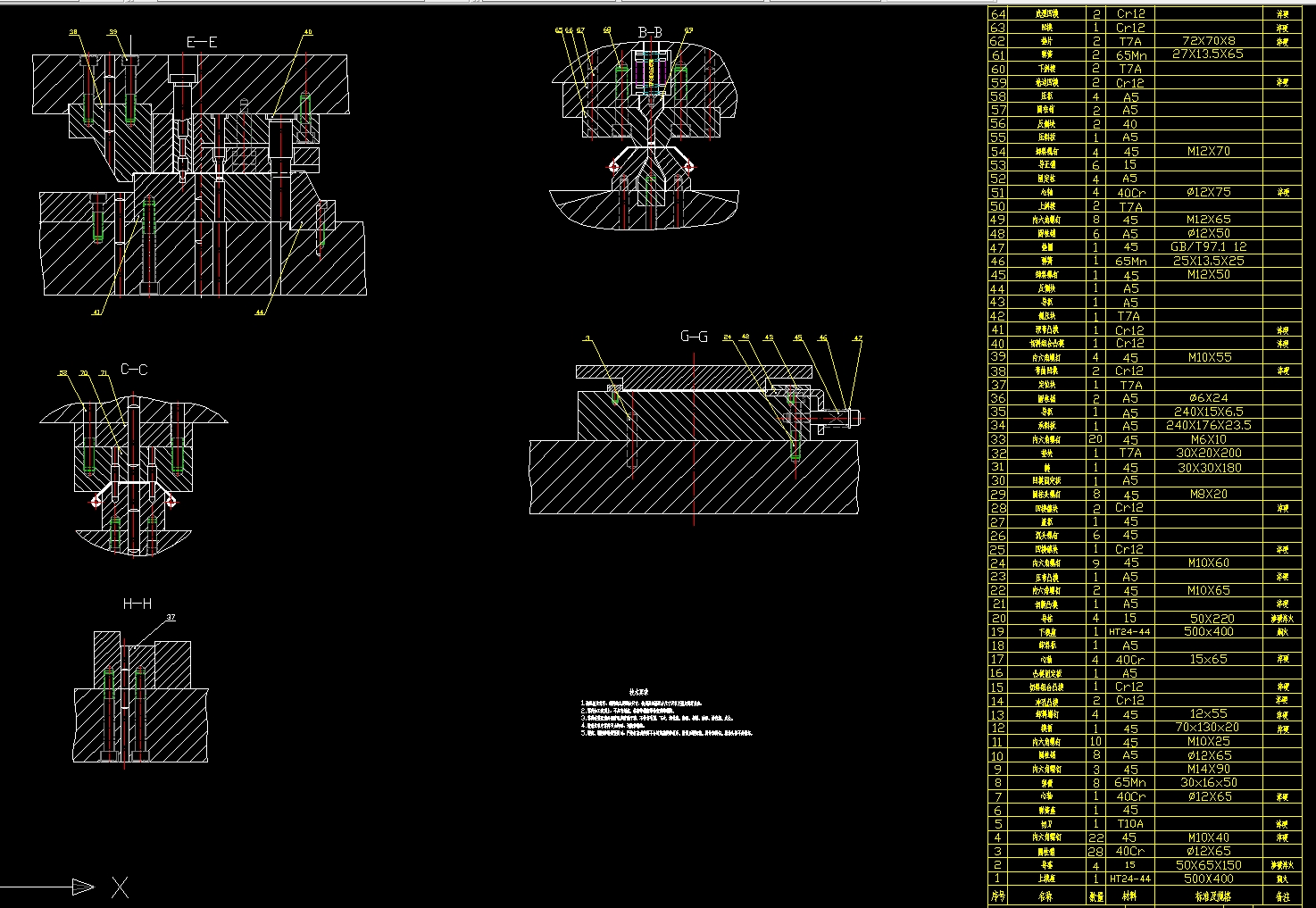

【精品毕设资料：约1.7w字说明书+CAD，仅供参考学习！】 摘 要： 简述了冲压工艺分析的一般工艺流程，以及冲压模具设计的基本思路。本文主要对合页的加工工艺进行分析及模具设计，其中包括卷圆、弯曲、冲裁的工艺分析，以及相应工步模具的设计。在设计中采用冲孔、切边、卷圆、弯曲、落料等工艺。分析了工件的冲压工艺性；计算了毛坯排样、冲压力、刃口尺寸计算等；进行了模具零件的计算和选择,以及总体结构、主要零部件的设计；并绘制了模具装配图和零部件图。这次设计应用本专业所学课程的理论和生产实际知识进行一次冷冲压模具设计工作的实际训练从而培养和提高学生独立工作能力，巩固与扩充了冷冲压模具设计等课程所学的内容。 关键词：合页，冲孔，卷圆，弯曲，落料
