冲压轴承端盖复合模设计+约1.3w字说明书+CAD

发布时间：2023-07-31


图纸描述

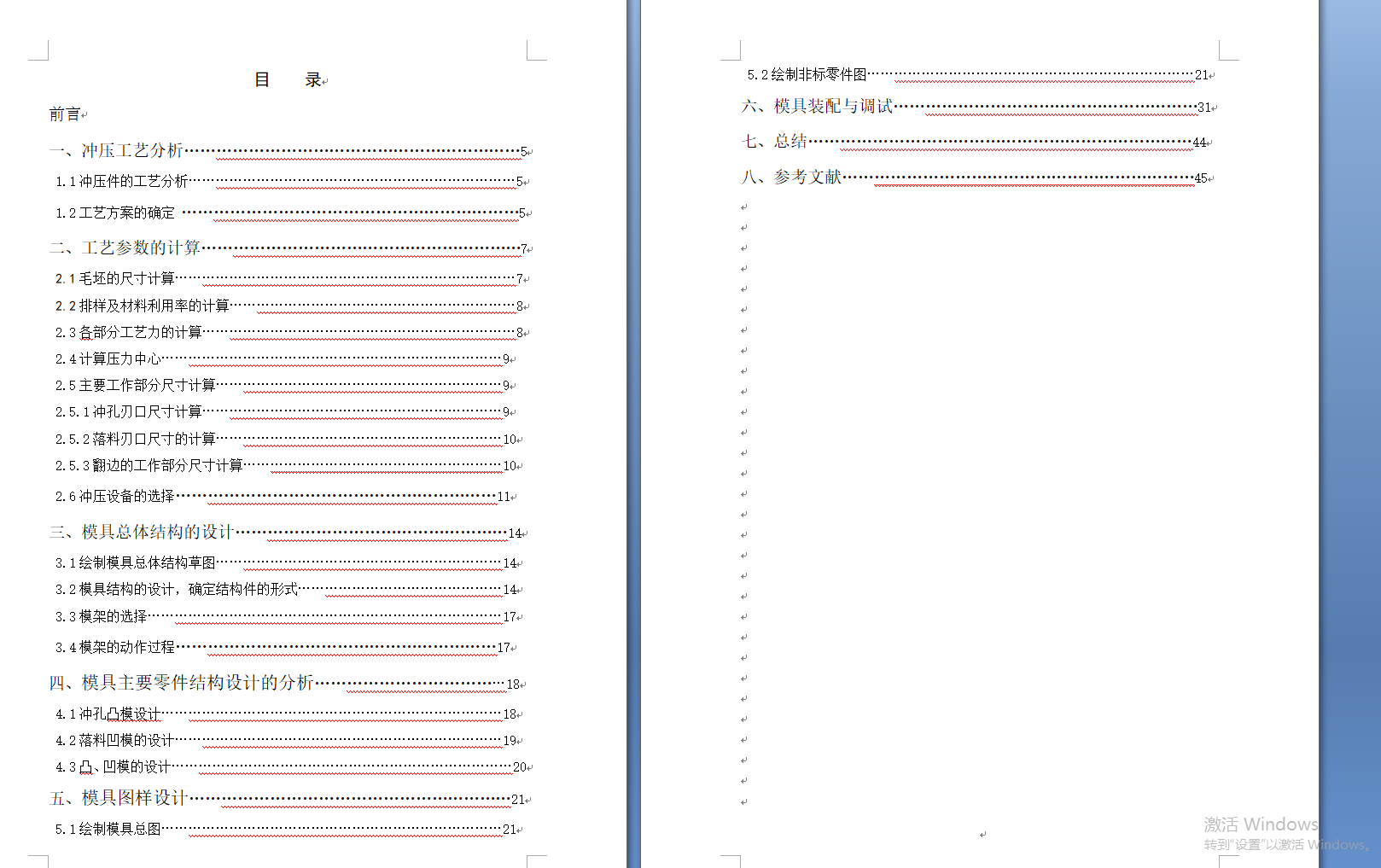

【毕设资料：约1.3w字说明书+CAD，仅供参考学习！】本端盖复合模落料、冲孔同步、内翻边与外翻边同步。设计特点是内翻边与外翻边同时进行使模具制造复杂，使冲孔凹模与内外翻边凸凹模做为一体，不但节省材料，也使模具结构紧凑，并提高制造精度。模具装配与调试说明：对于导柱复合模装配，应以凸凹模作为装配基准件。先将装有凸凹模的固定板用螺栓和销钉安装、固定在指定的模座的相应位置上；再按凸凹模的内形装配、调整冲孔凸模固定板的相对位置，使冲孔凸、凹模间的间隙趋于均匀，用螺钉固定；然后再以凸凹模的外形为基准，装配、调整落料凹模相对凸凹模的位置，调整间隙，用螺钉固定。
