某企业刮板输送机全套生产详图（199张）

图纸描述

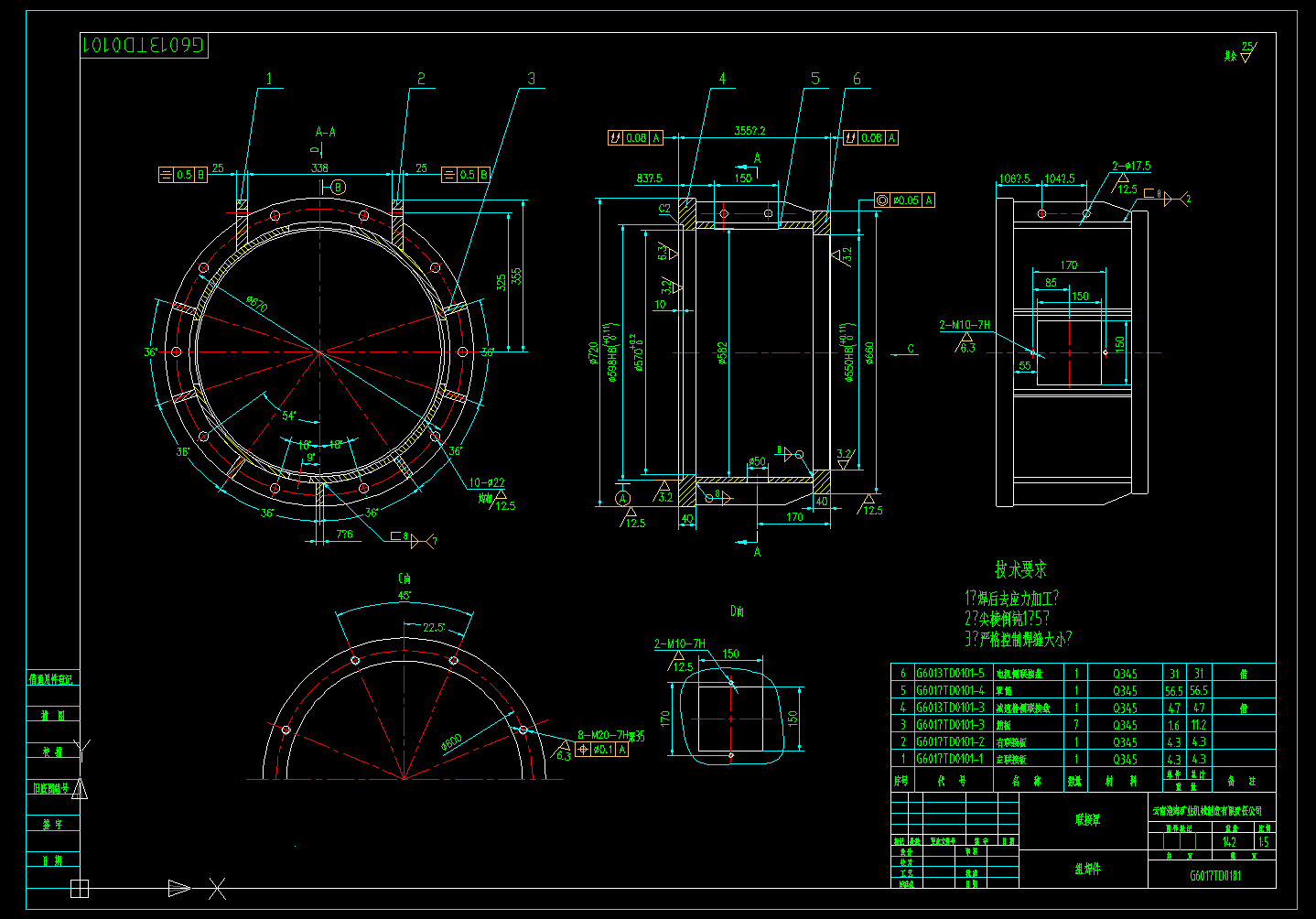

本套图纸为某企业刮板输送机全套生产详图，图纸标注清晰、完整，配有技术要求等说明，为专业人员设计，水平很高，可供大家探讨学习！ 主要技术特征如下： 1、输送量------------450T/h； 2、设计长度----------150m； 3、刮板链速----------1.04m/s 4、电动机： 型号-------------YBSD-65/132-8/4； 功率------------65/132KW； 电压------------660/1140V； 转速-----------735/1480r/min； 5、减速器： 型号 ---- ------JS132； 传动比---------- 30.472； 6、刮板链： 形式------------中双链； 圆环链规格--------26X92-C； 刮板间距----------1104mm； 链间距-----------120mm； 矿用圆环链用扁平连接环----26×92； 7、中部槽： 型式------------整体铸焊封底结构； 规格（长X内宽X高）--1500X590X252mm； 槽间联接形式----哑铃销联接； 8、紧链型式------闸盘紧链； 9、装机总功率-----264KW； 10、链轮齿数------七齿； 11、卸载方式-------端卸载。
