某企业7.5m皮带输送机+工程图+BOM表【已投产设备】
发布时间：2025-07-02
-
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

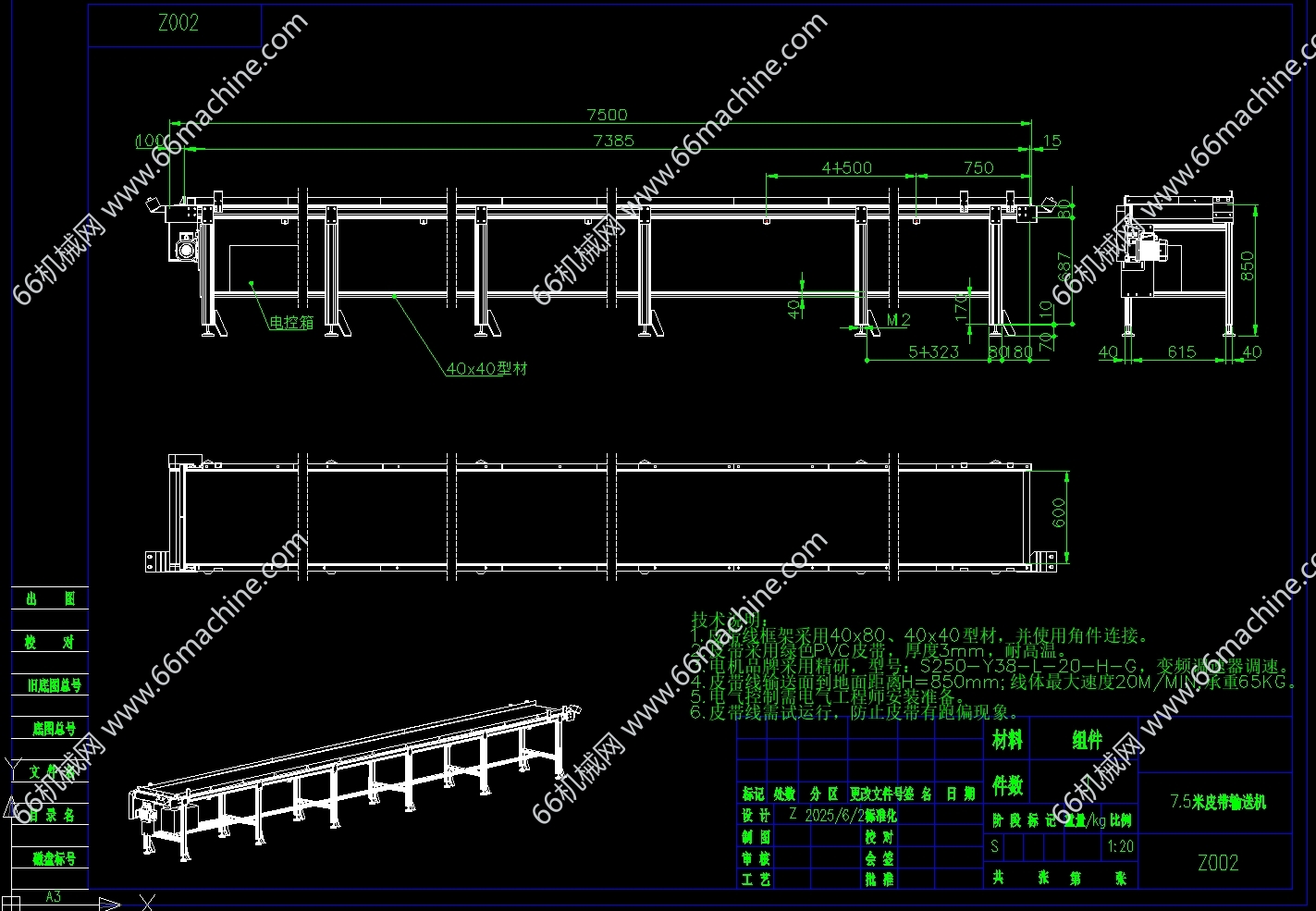

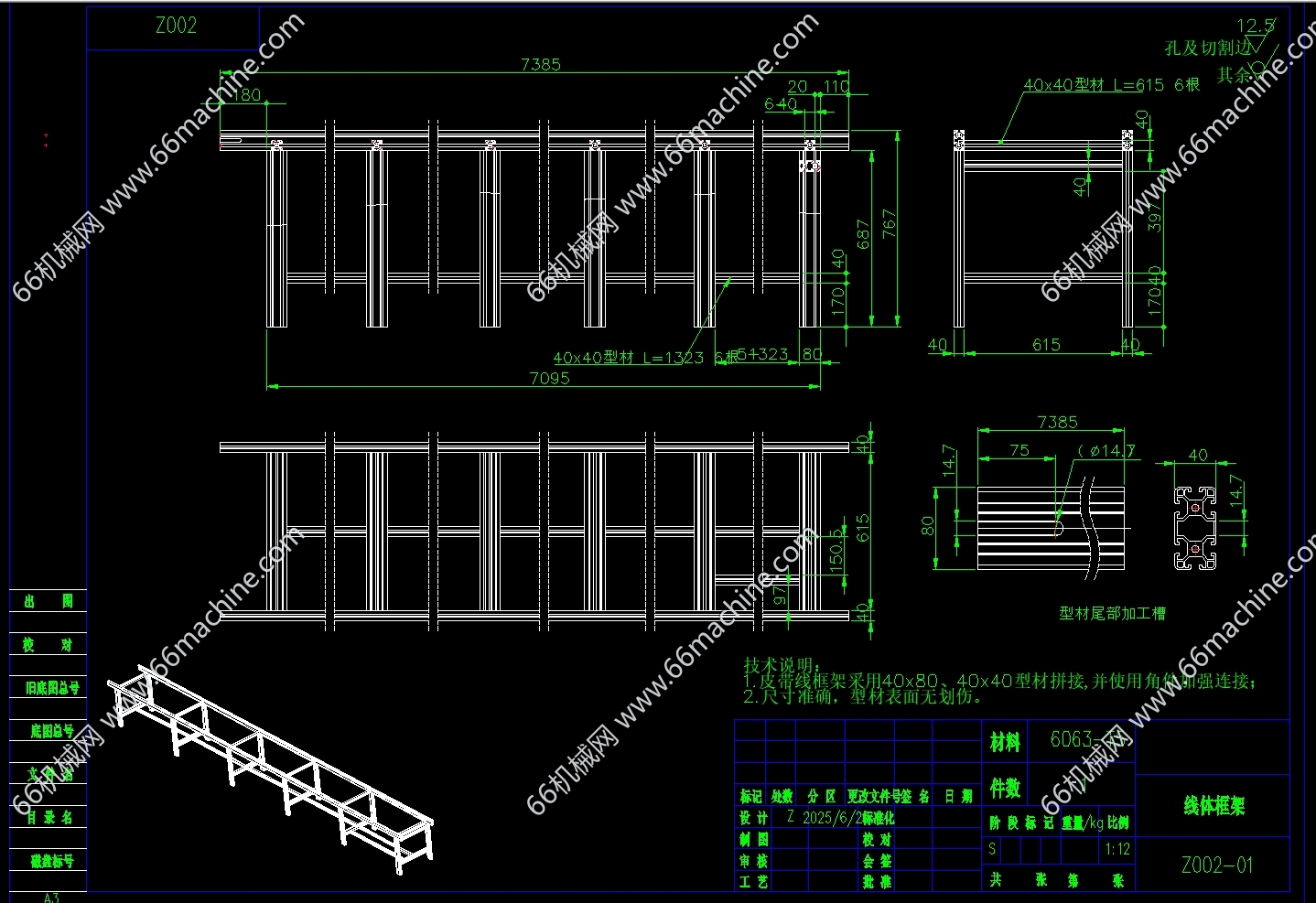

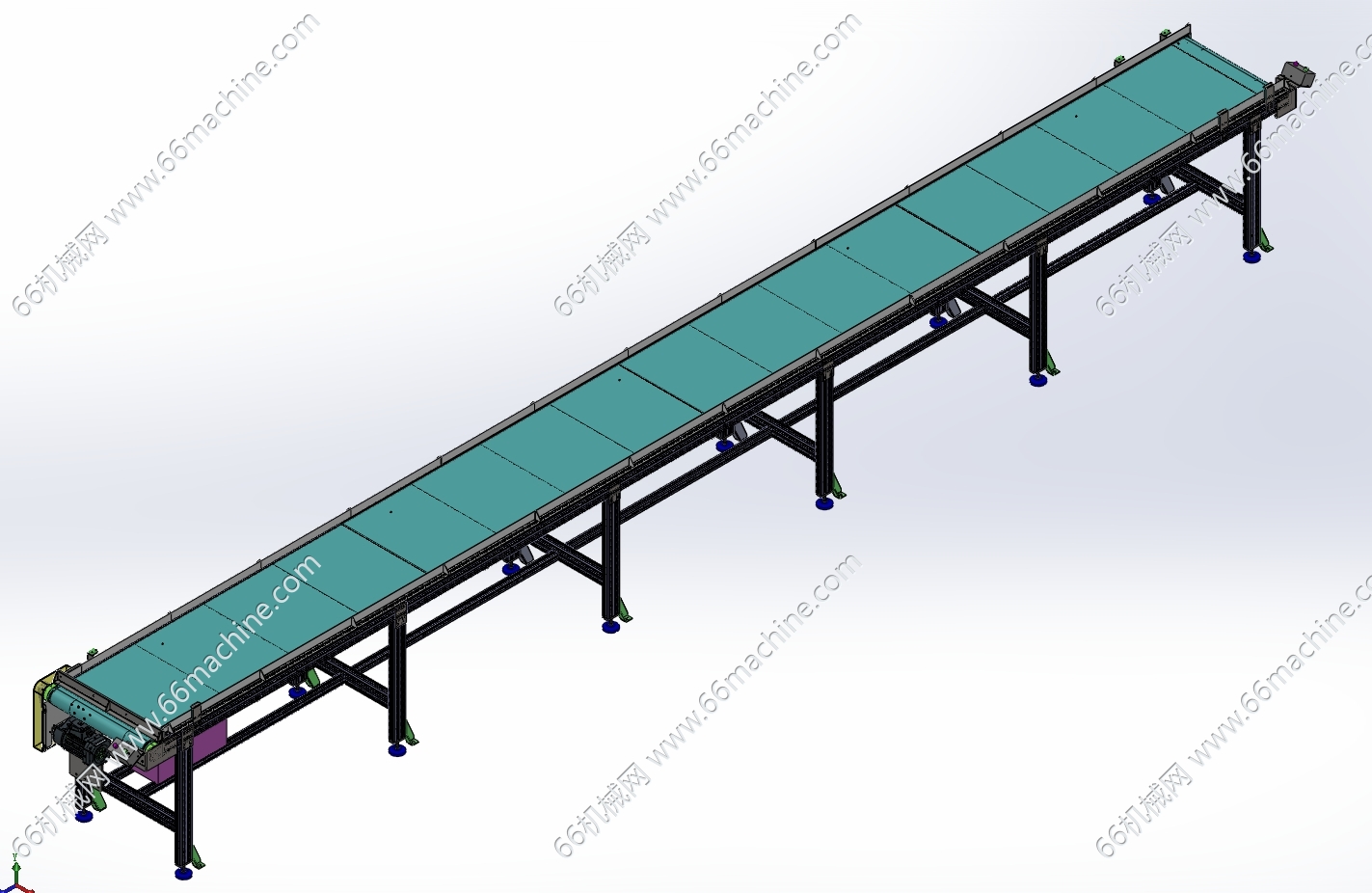

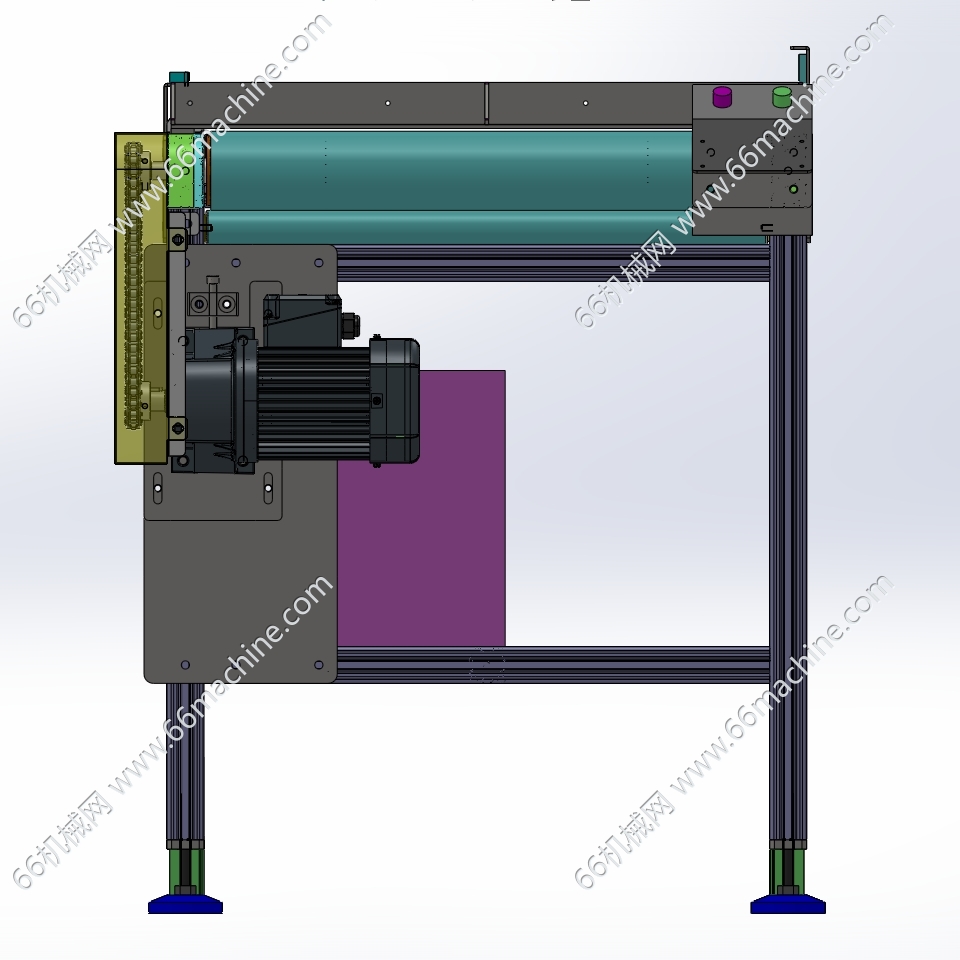

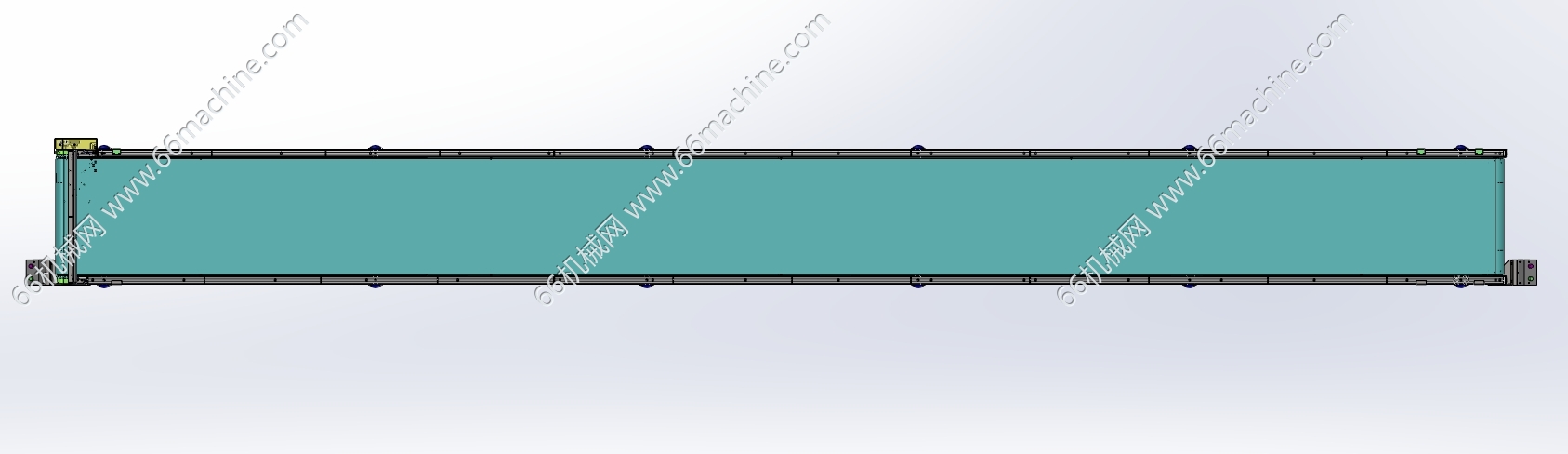

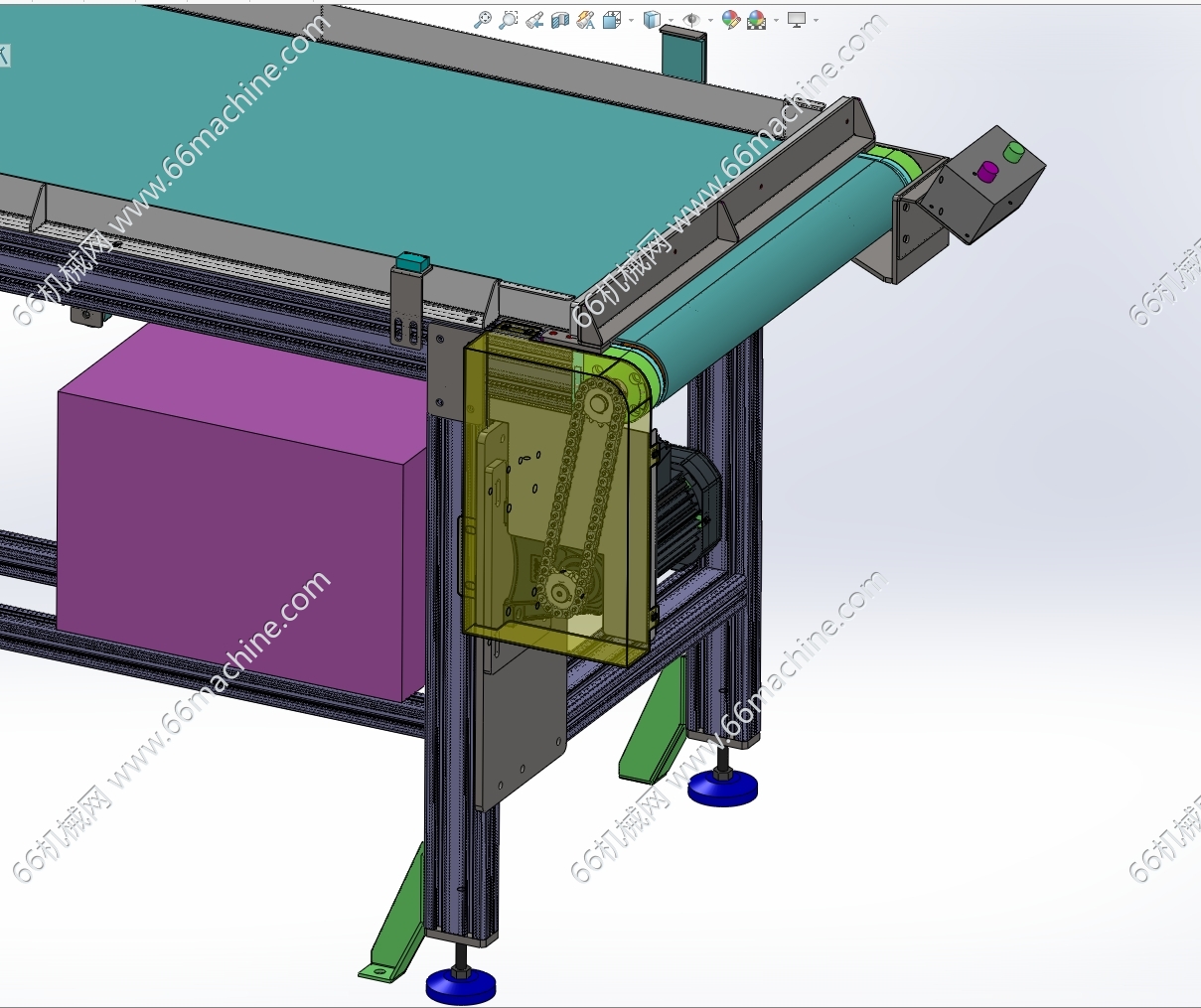

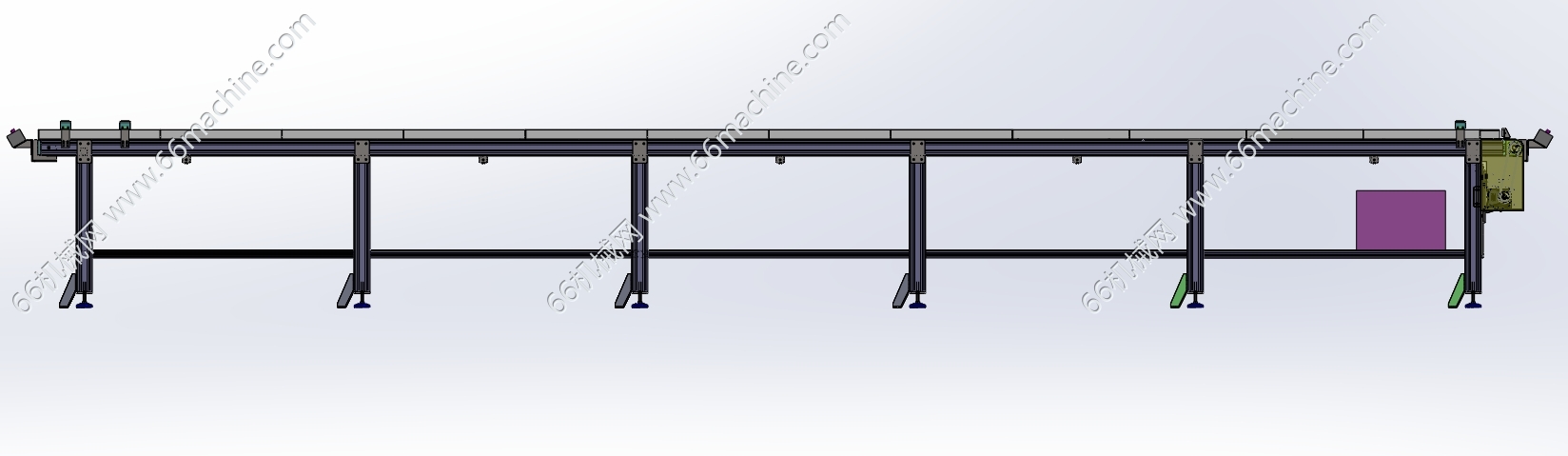

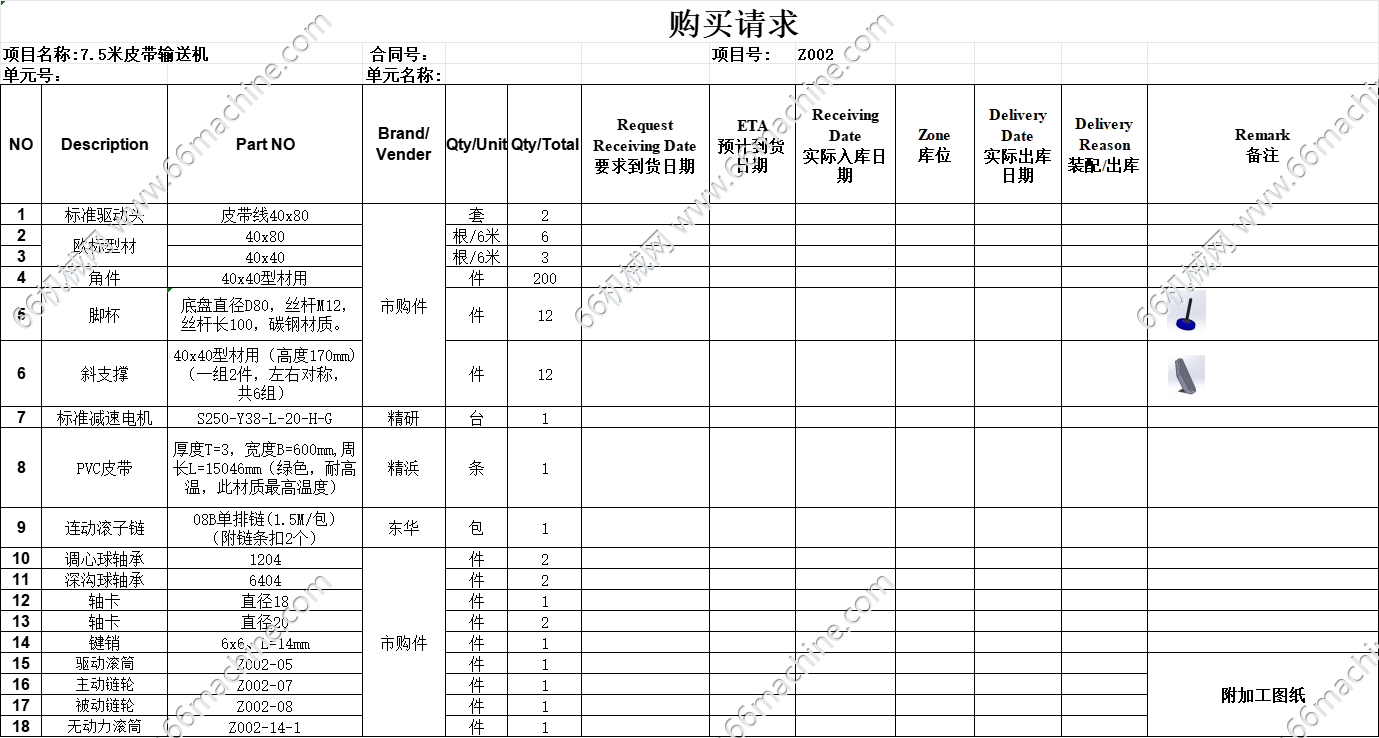

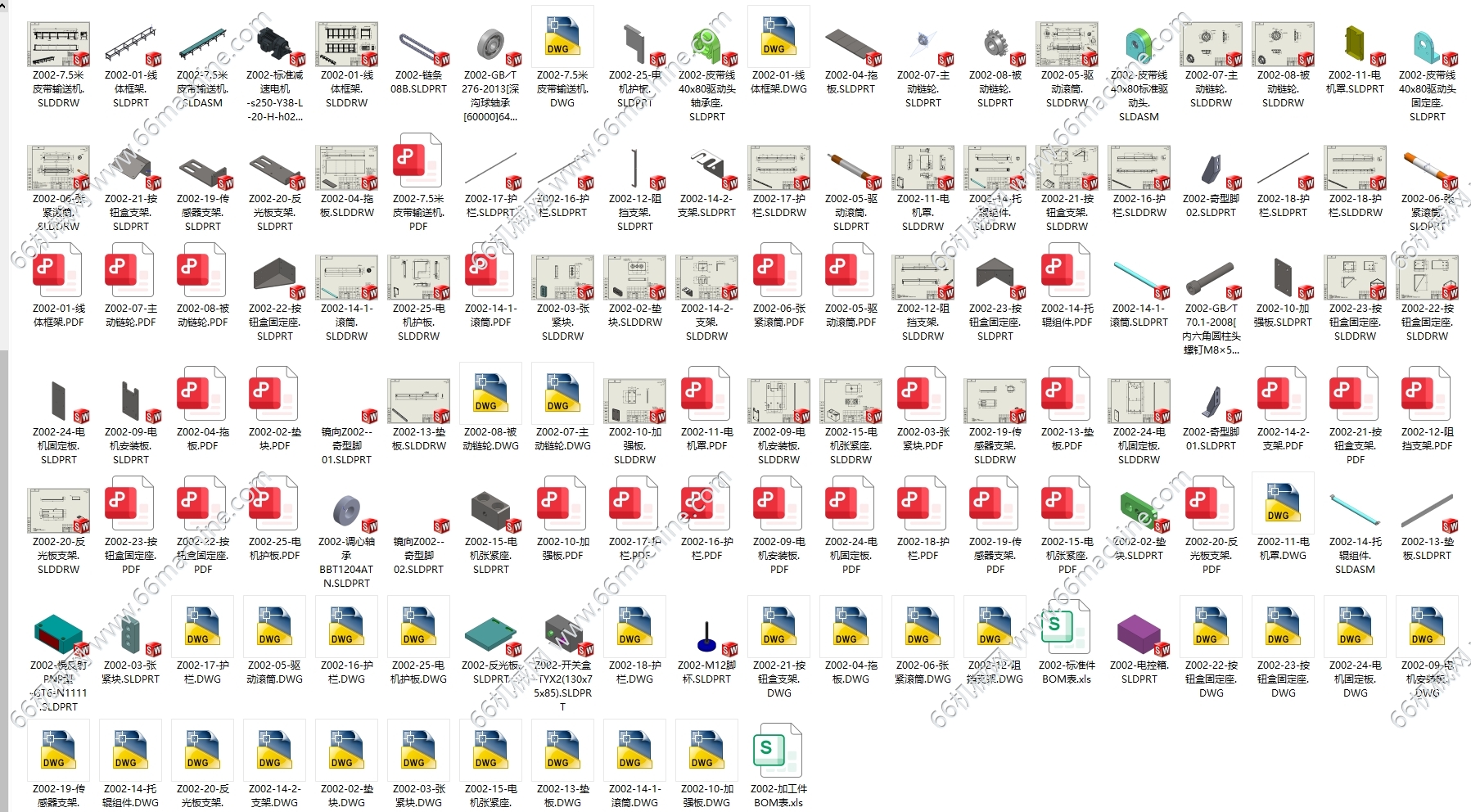

本模型为某企业7.5m皮带输送机，属于长轻载皮带线输送机，由电机驱动，通过链轮、链条带动滚筒转动，从而使平皮带运转。框架由铝型材构成，平皮带材质用PVC材质，头尾有带有传感器，两端有护栏，已生产交付使用。本资料包含3D、工程图（CAD二维图）及BOM表，欢迎下载参考！
