高炉开铁口钻钎机构系统液压系统设计3D+说明书+CAD

图纸描述

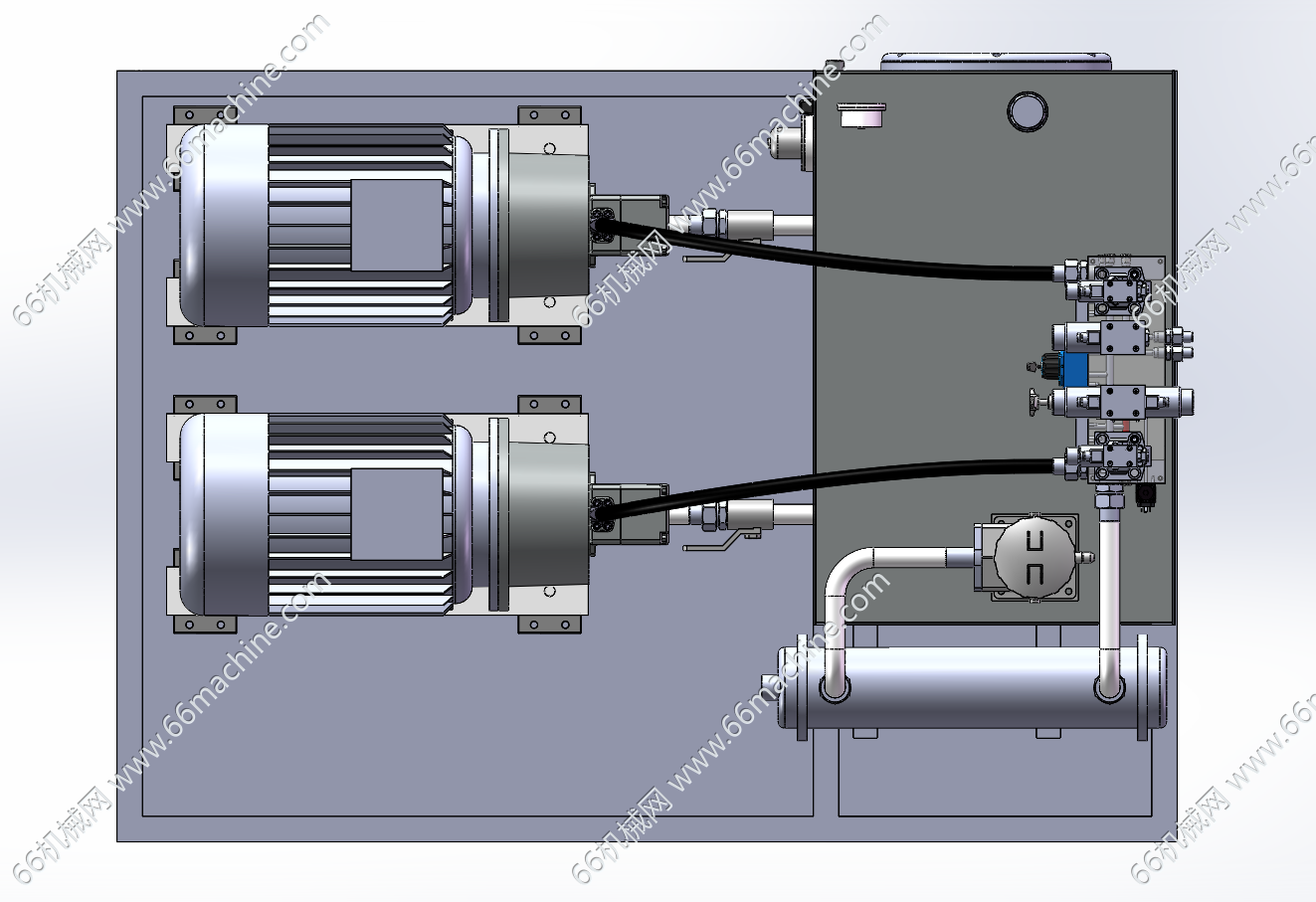

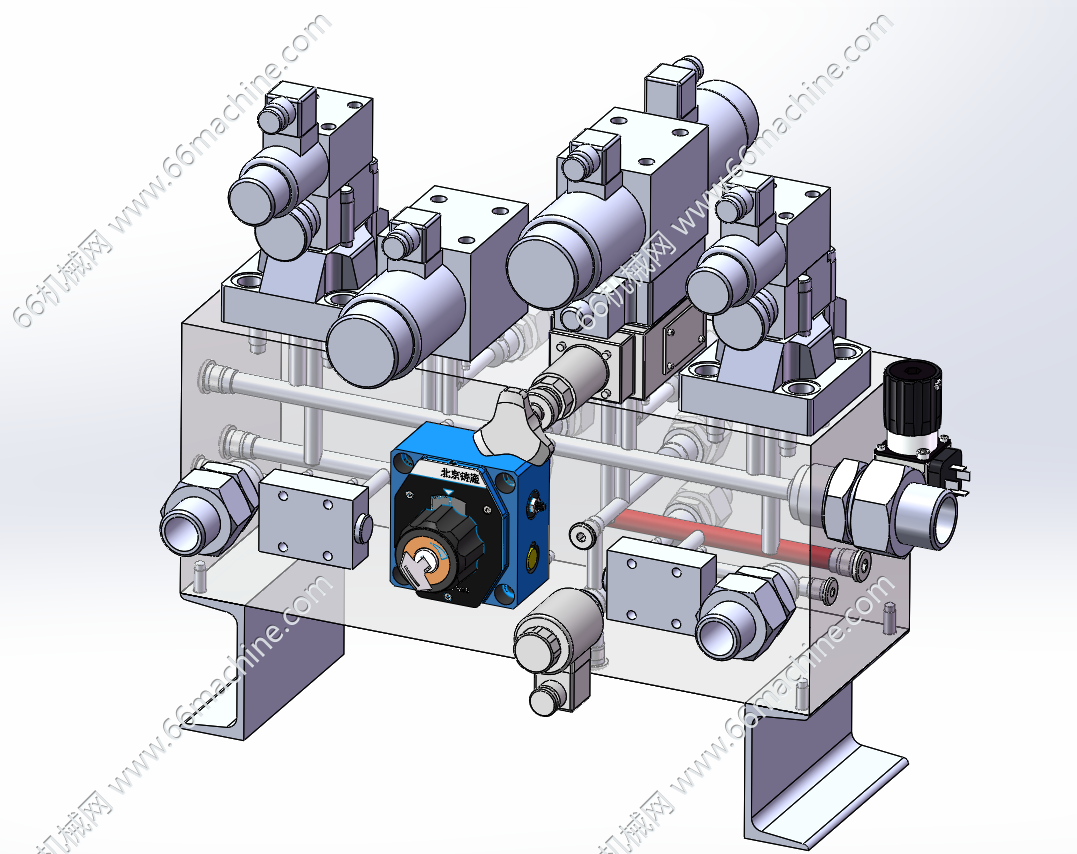

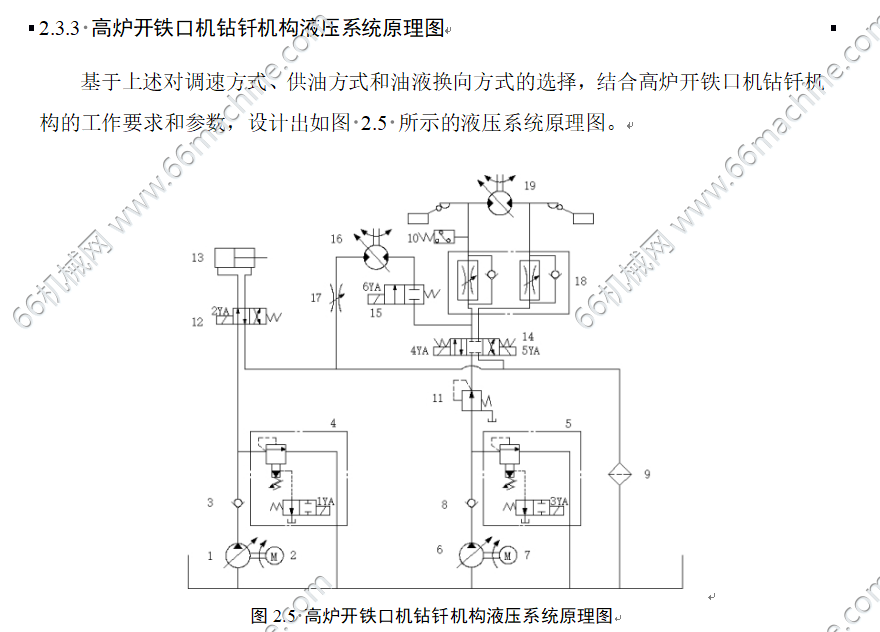

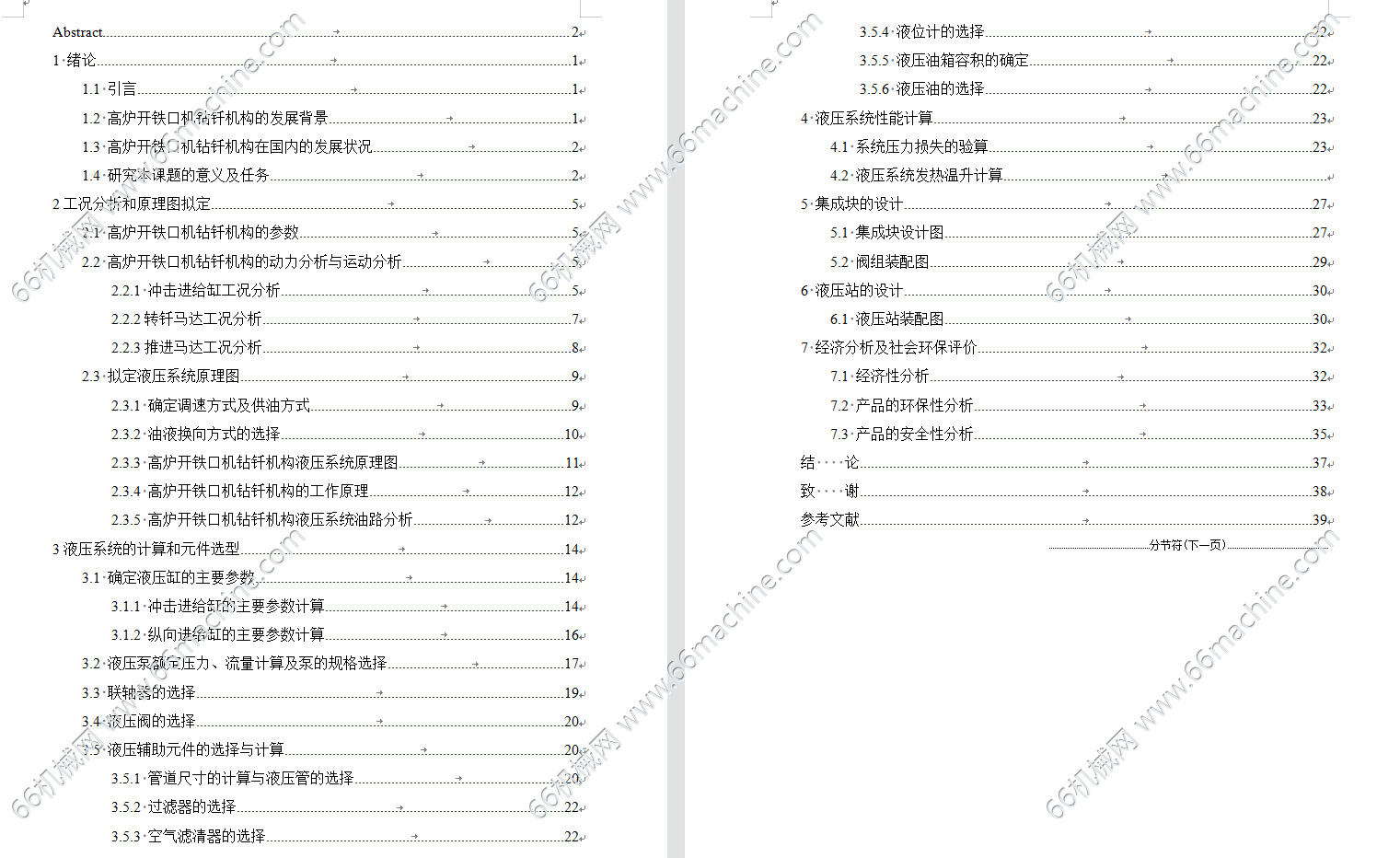

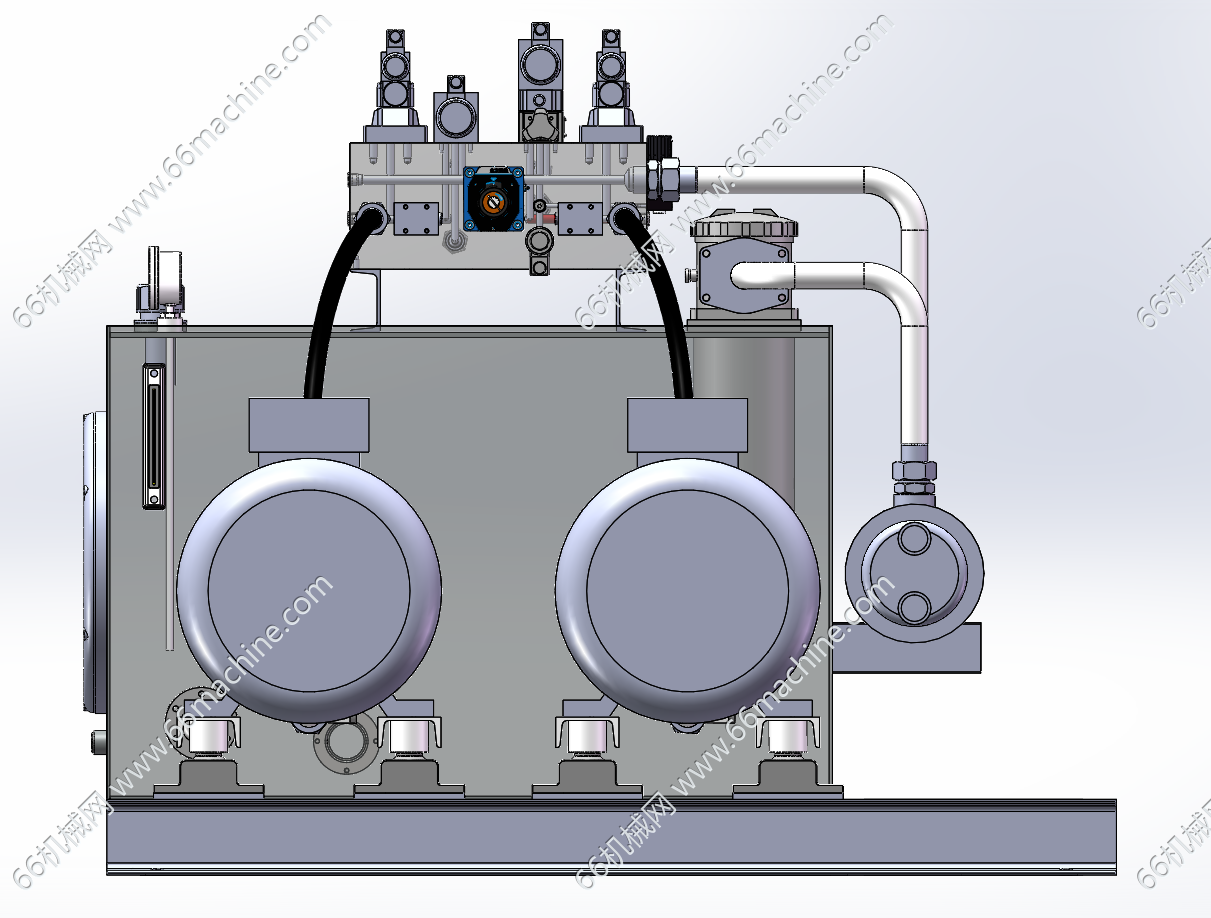

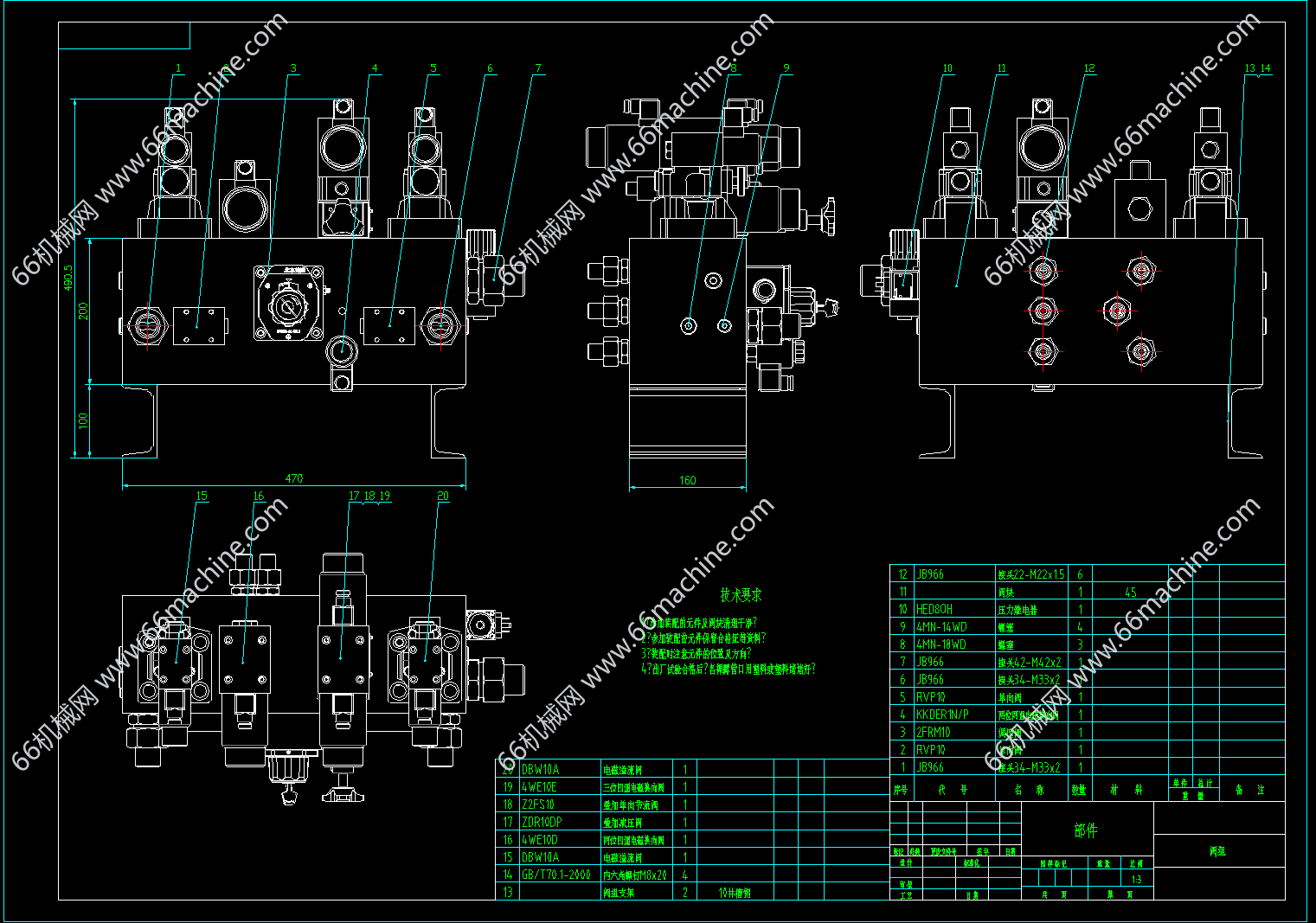

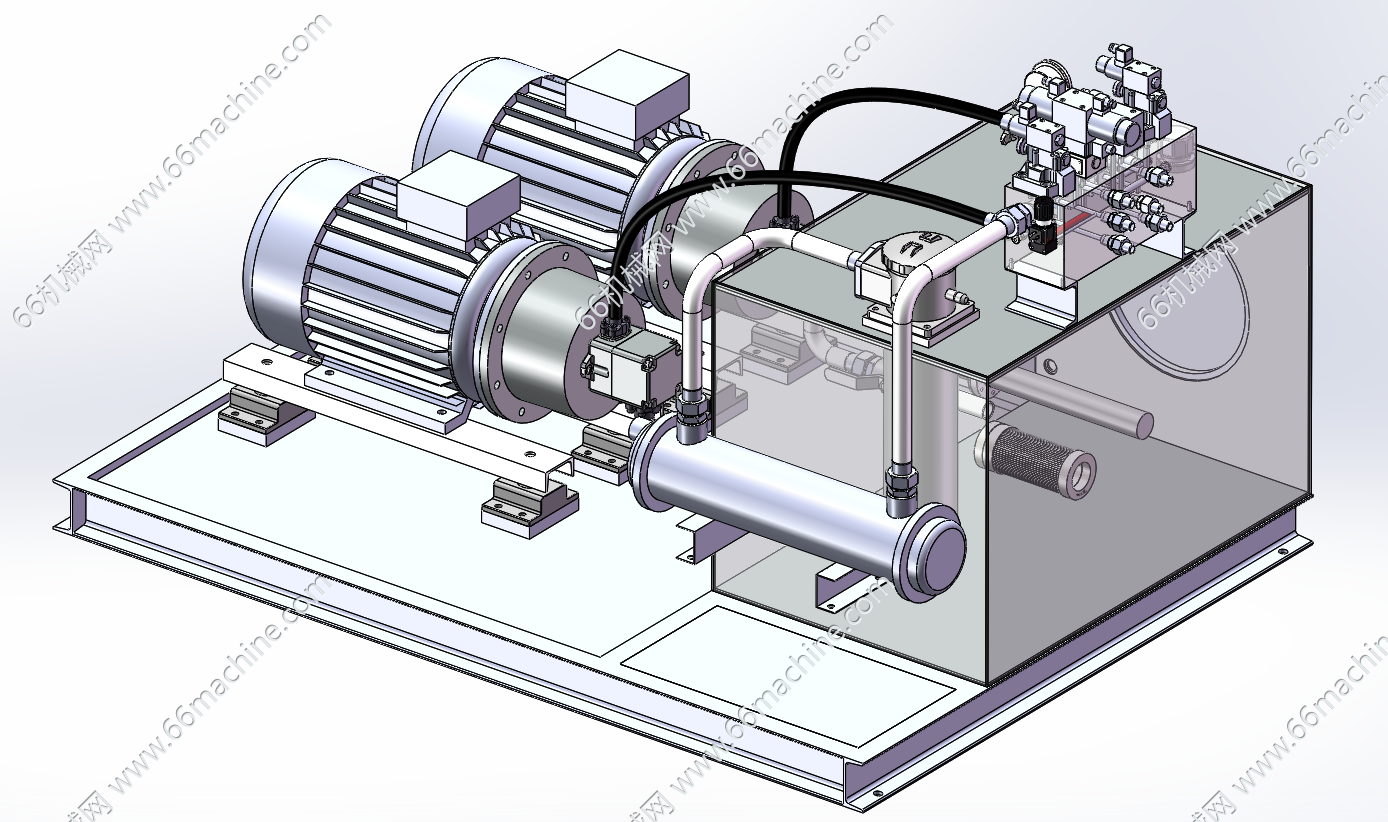

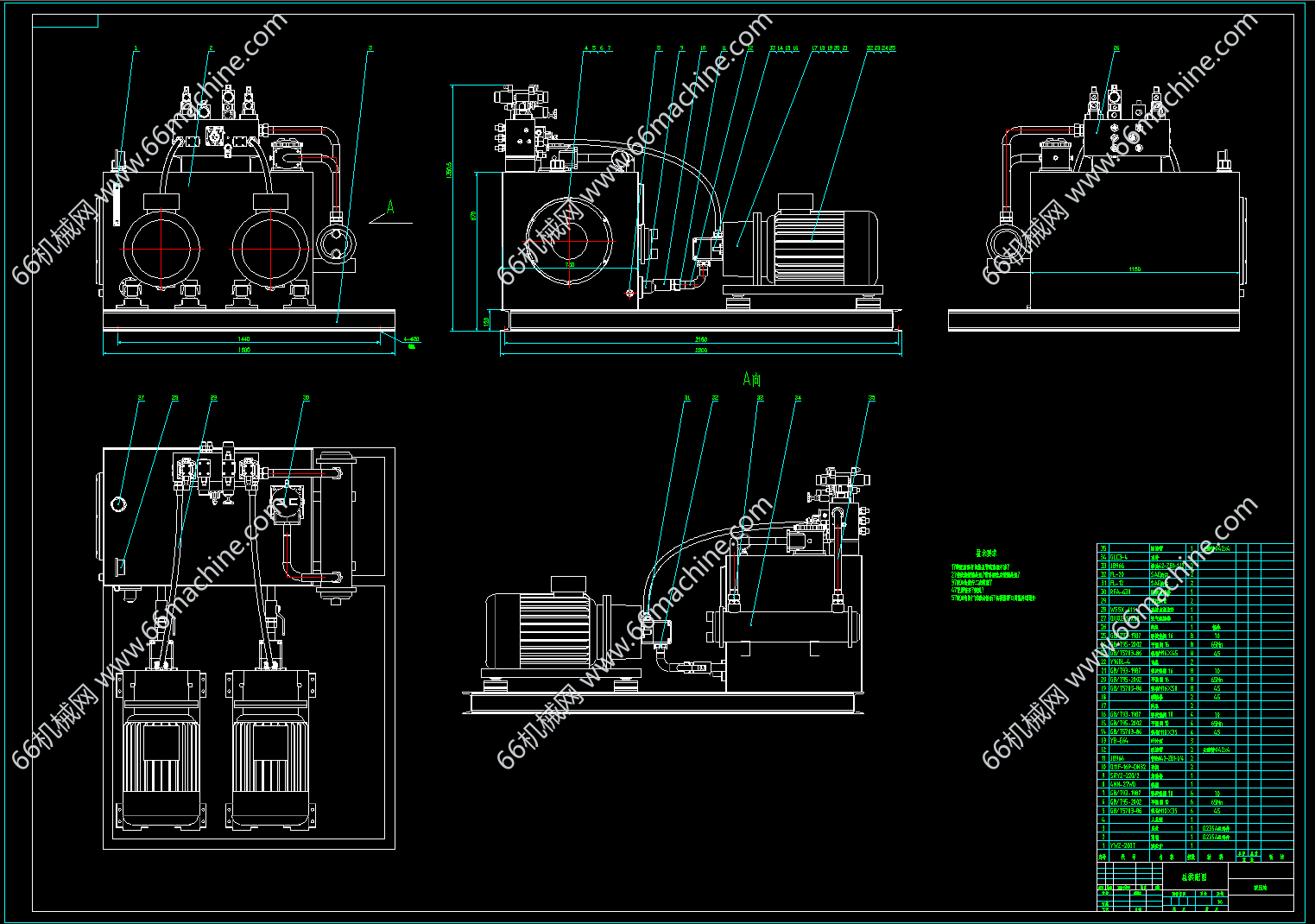

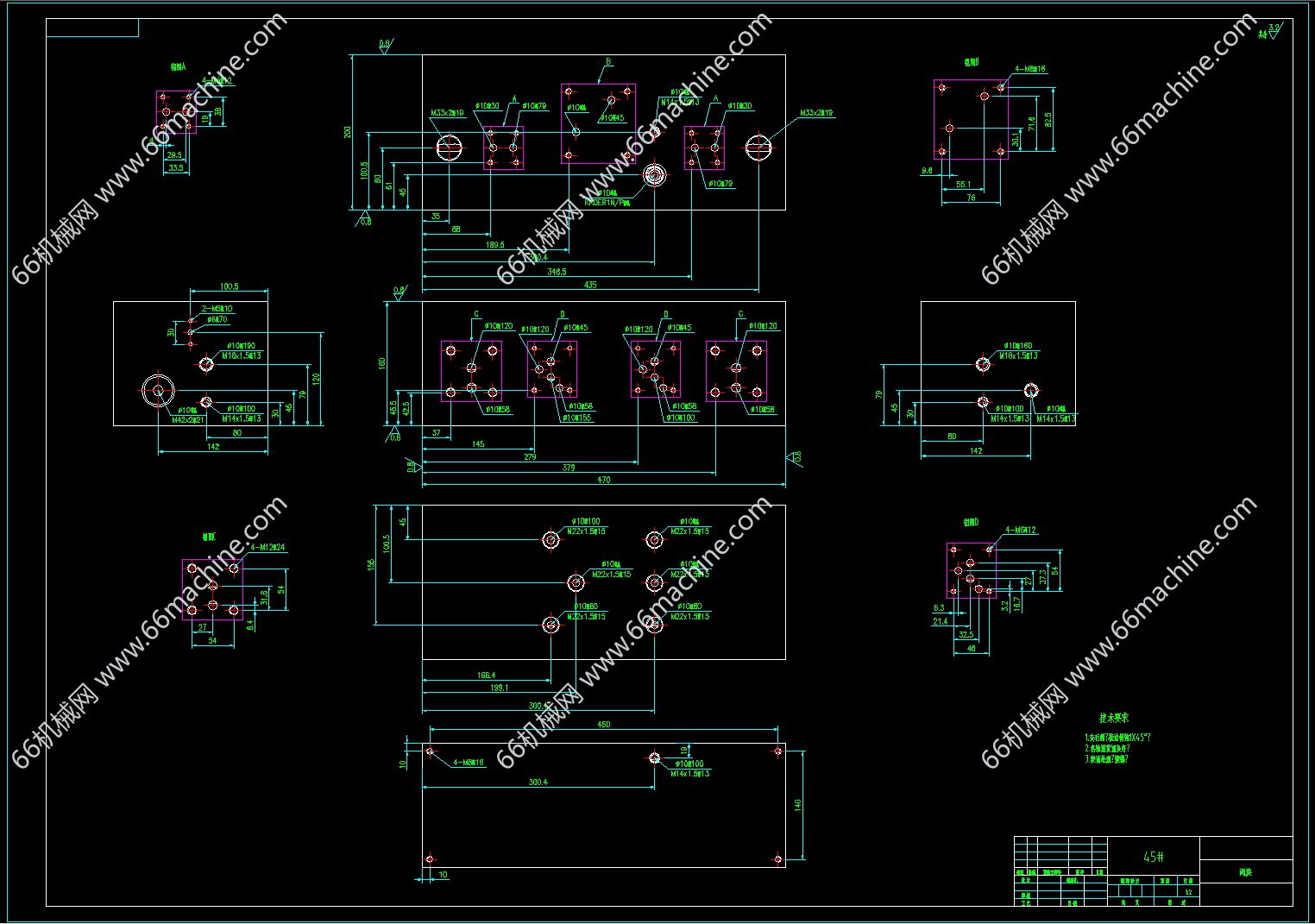

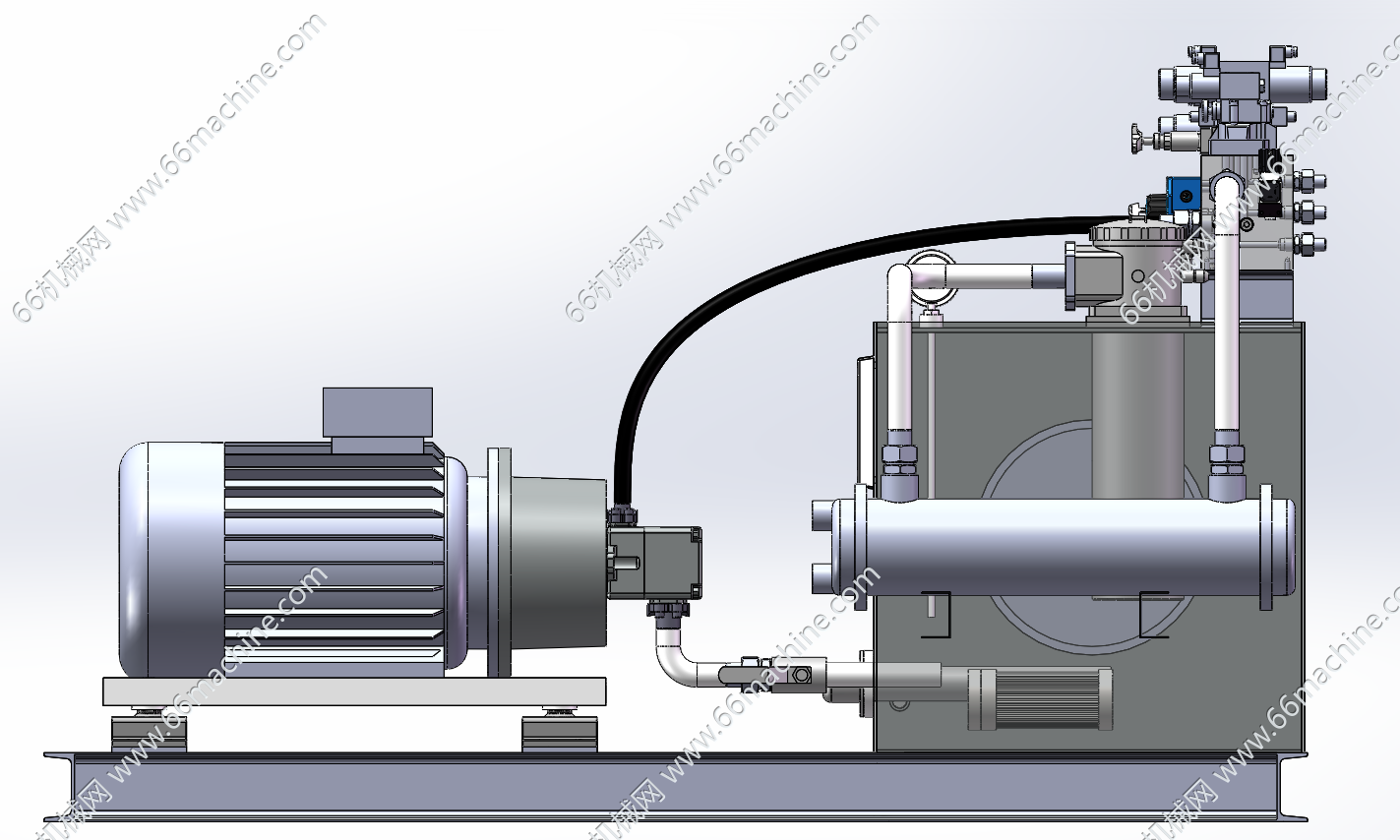

摘要：在钢铁生产中，高炉炼铁占据核心地位，而高炉开铁口机钻钎机构液压系统性能对炼铁效率与质量影响重大。本论文围绕 “高炉开铁口机钻钎机构液压系统设计” 展开研究，致力于优化设计以满足钢铁行业对高效、可靠开铁口装备的需求。 研究首先梳理了钻钎机构旋转角度 100º、开口深度 1800mm 等关键工作参数，针对高温、高粉尘等恶劣工况，对冲击进给缸、转钎马达、推进马达进行动力与运动分析。通过建立负载模型，计算出各部件在不同工作阶段的外负载，如冲击进给缸工进阶段复合负载达 60294N ，为后续设计提供数据支撑。 基于工况分析，拟定液压系统原理图，确定采用节流与容积调速结合、双泵供油的方式，选用电磁换向阀控制油液换向，构建推进、转钎、冲击三大子系统液压回路。在液压系统计算与元件选型上，精确计算液压缸参数，合理选定液压泵、阀及辅助元件。同时，通过压力损失与发热温升计算，优化系统性能。 在集成块与液压站设计中，运用模块化理念设计集成块，优化液压站布局。经分析，该设计可使开铁口效率提升超 15%，能耗降低 10% - 15%，兼具经济、环保与安全优势。本研究成果为高炉开铁口机钻钎机构液压系统设计提供了理论与实践范例，对推动国内冶金装备技术进步意义深远。 关键词： 高炉开铁口机；钻钎机构；液压系统设计；工况分析；元件选型
