在线式压合机（用于贴合、保压等）
发布时间：2026-07-21
-
-
-
-
-
-
-
-
图纸描述

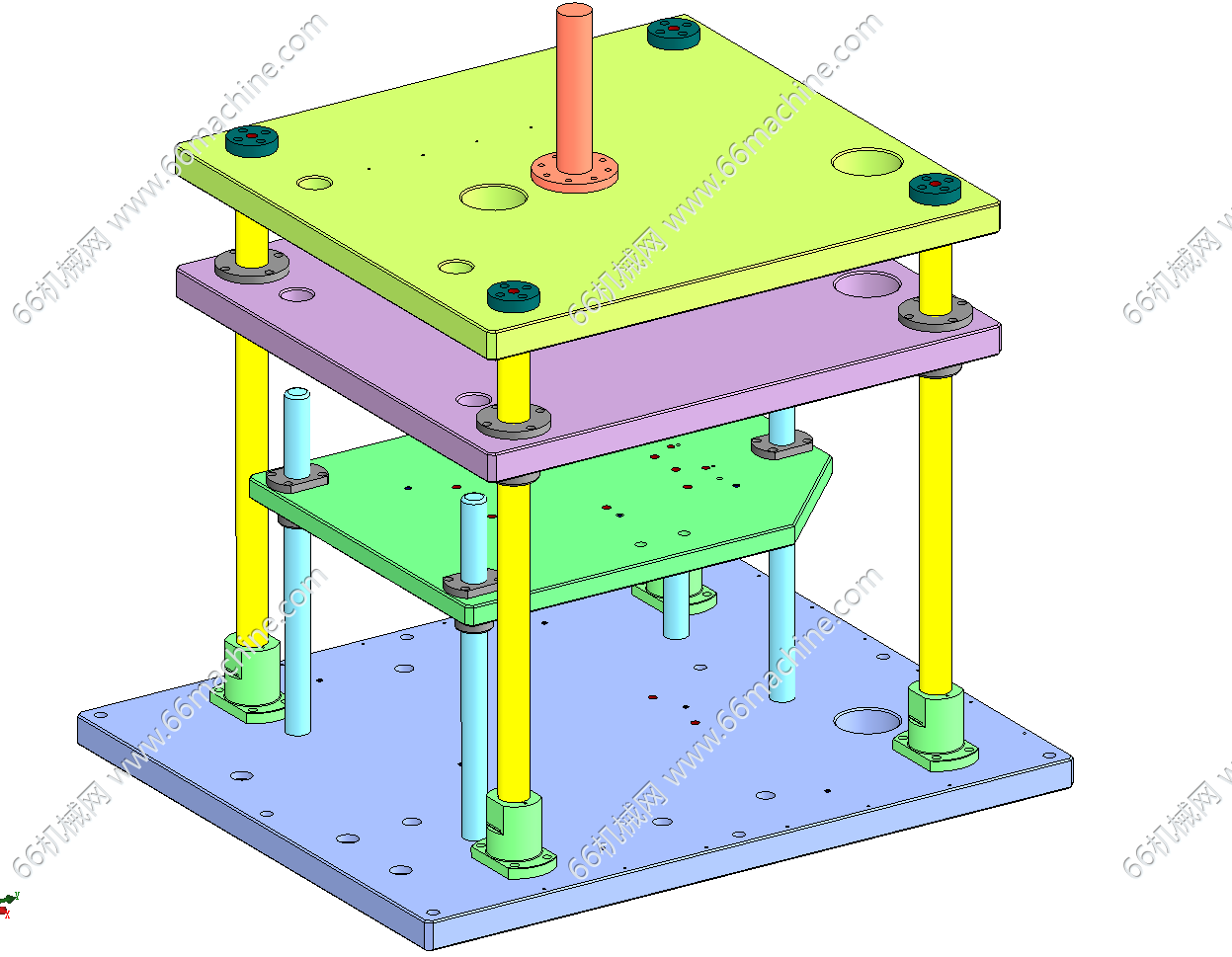

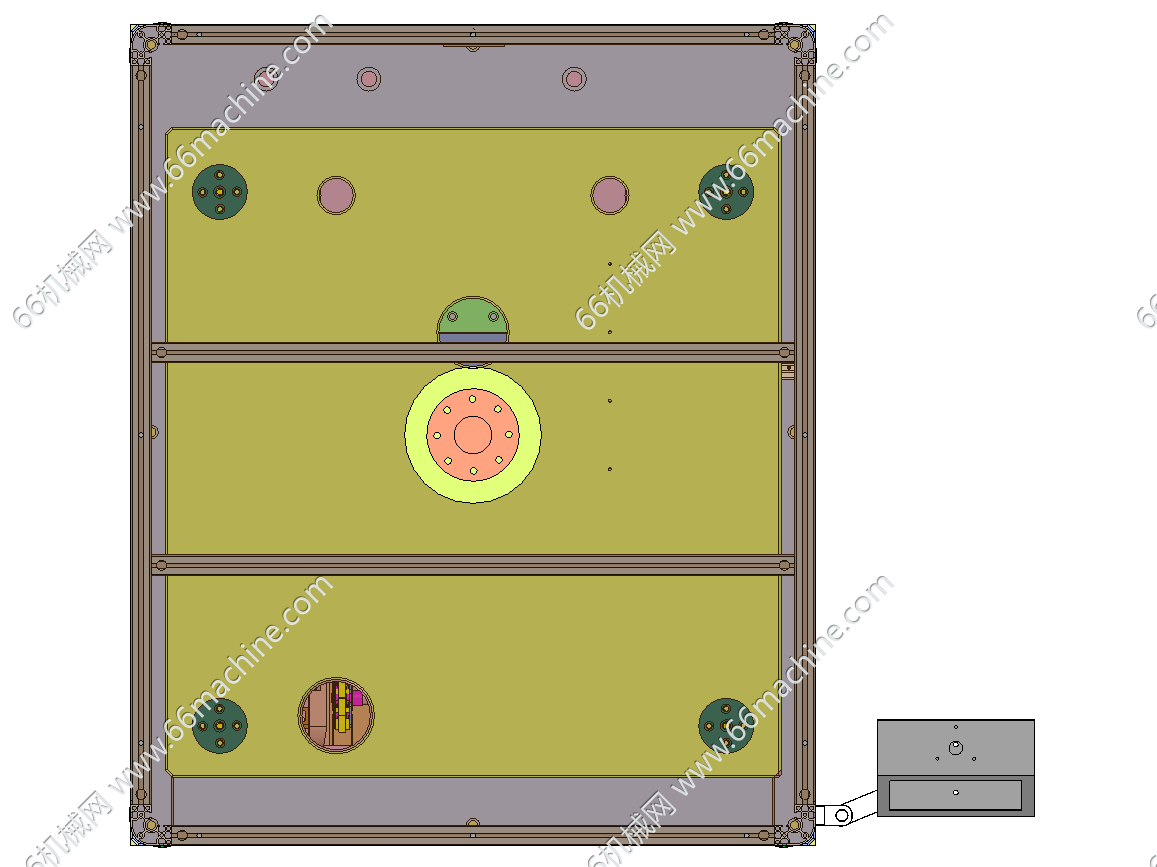

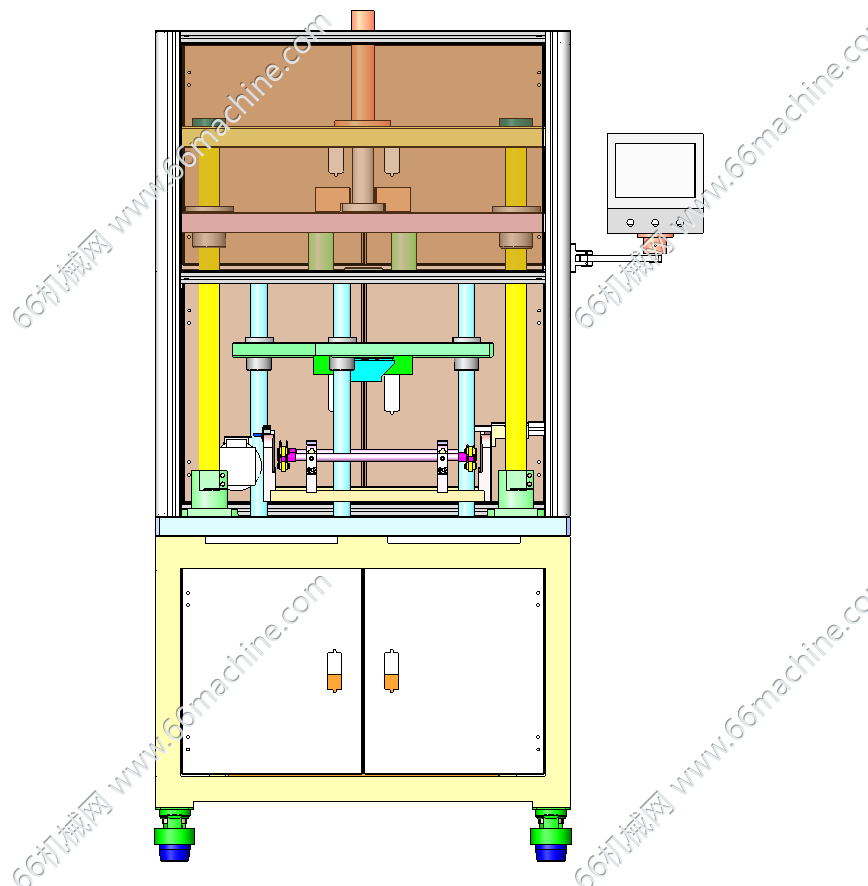

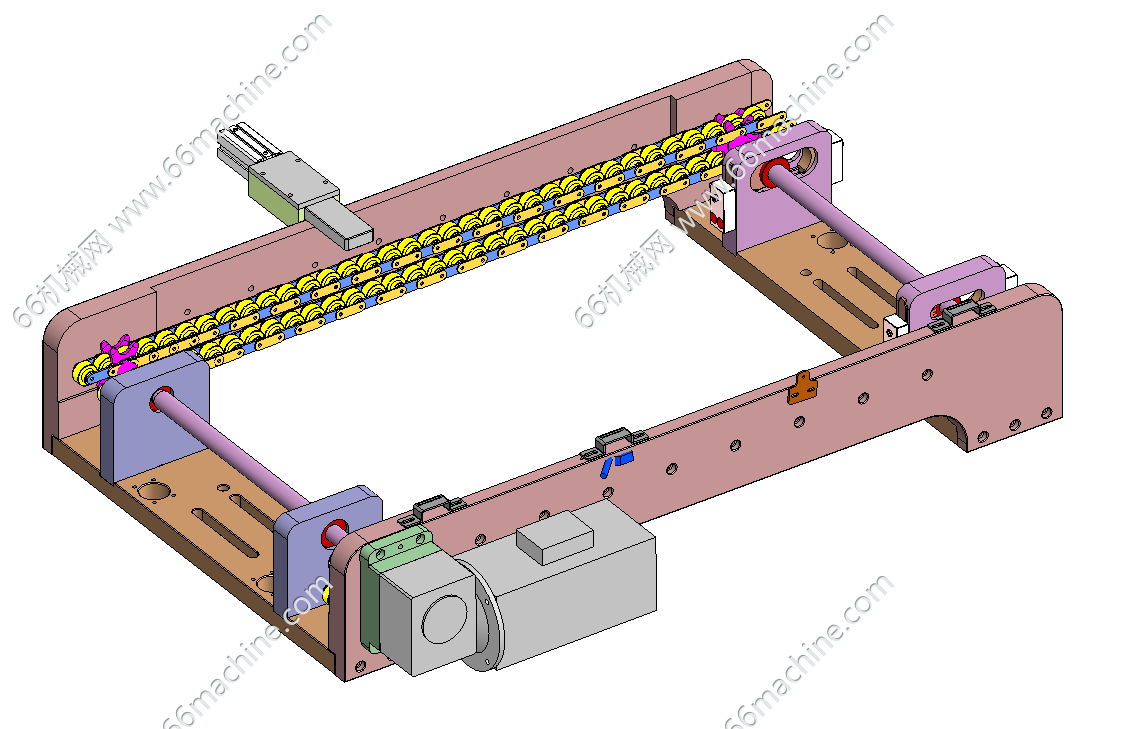

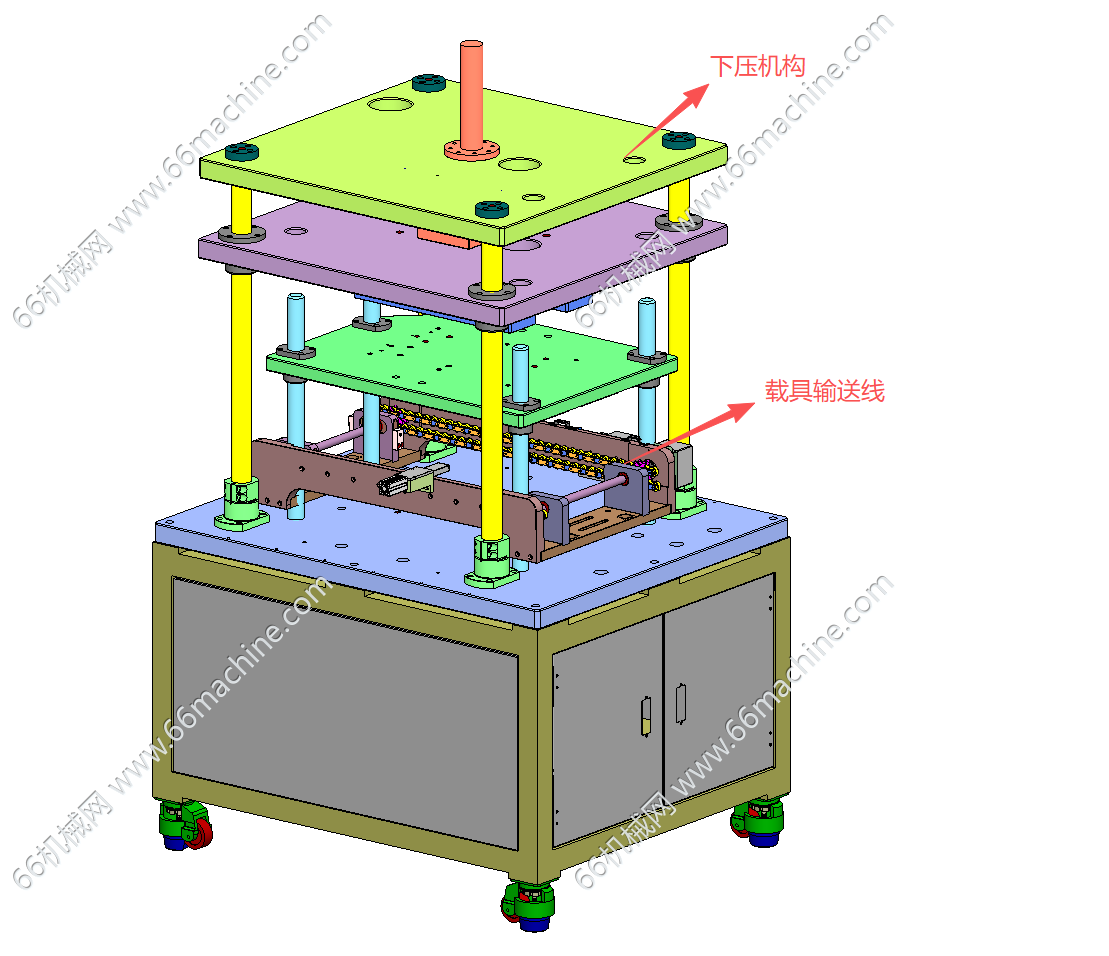

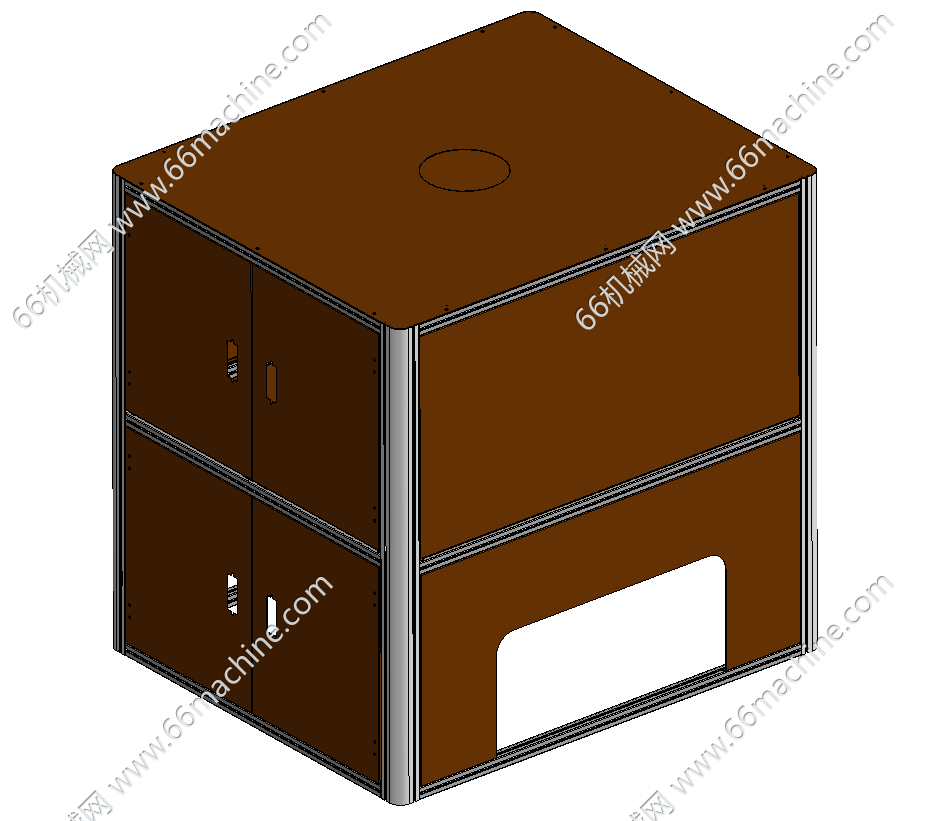

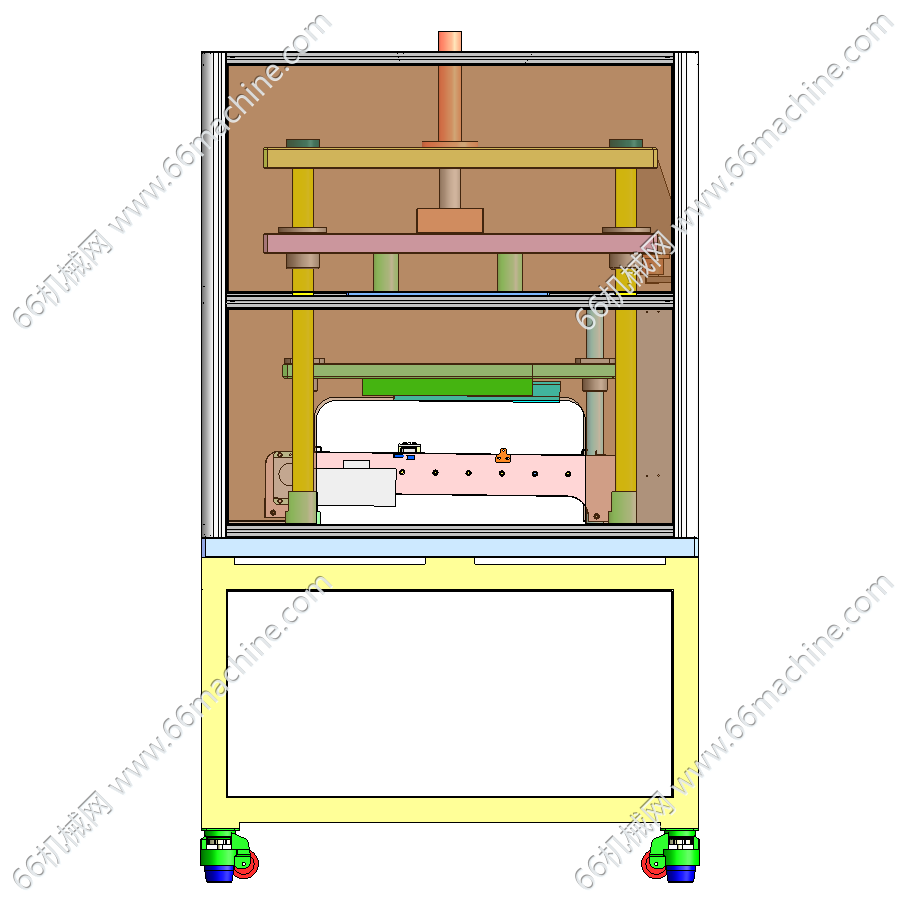

本模型为在线式压合机，主要用于3C电子、半导体、新能源零部件贴合、热熔铆接、保压压装等工序，由上部下压机构、中部载具输送线与机架三大部分构成；下压机构依托顶端气缸或伺服电缸提供压合动力，搭配四周导柱直线轴承三板式层板导向结构，可保障下压垂直度与压力均匀性，配合限位缓冲结构精准控制压合行程，避免产品过压损坏；中部贯穿式载具输送线可实现工件载具自动流入、精准定位锁止与压合完成后自动流出，衔接前后产线达成连续化生产。
