某化工企业导热油余热锅炉系统模型
发布时间：2025-07-30
-
-
-
-
-
-
-
-
-
-
图纸描述

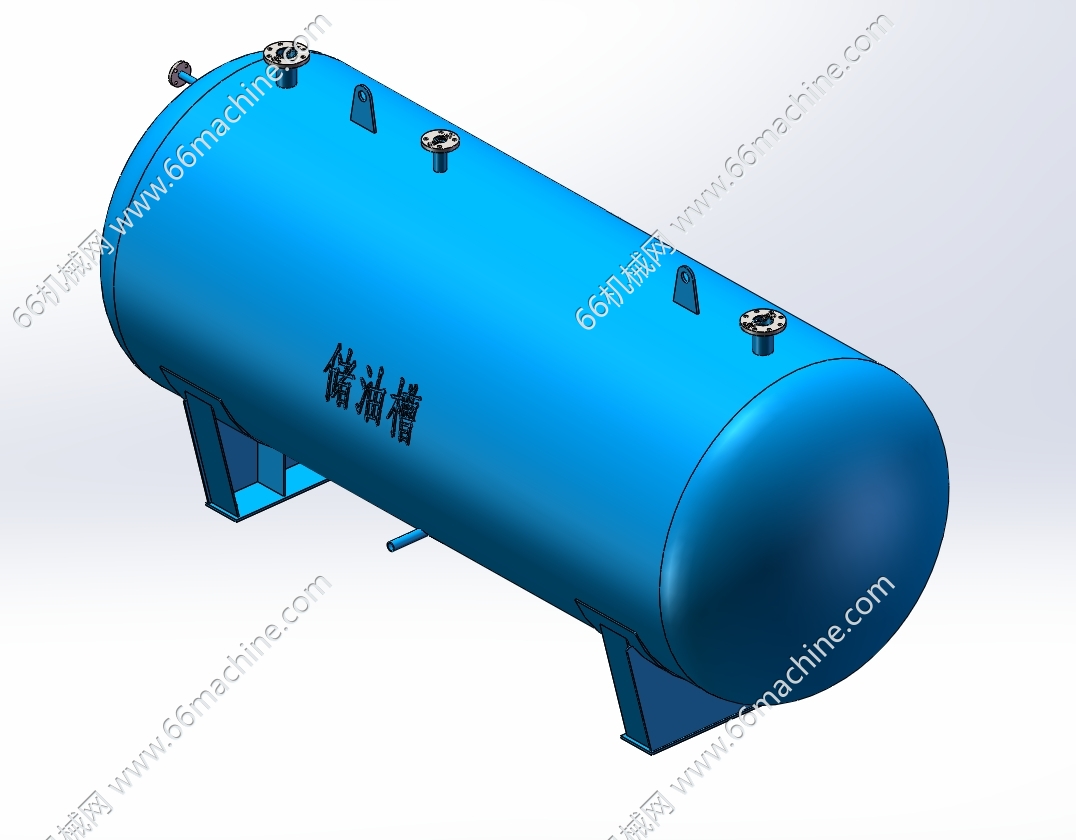

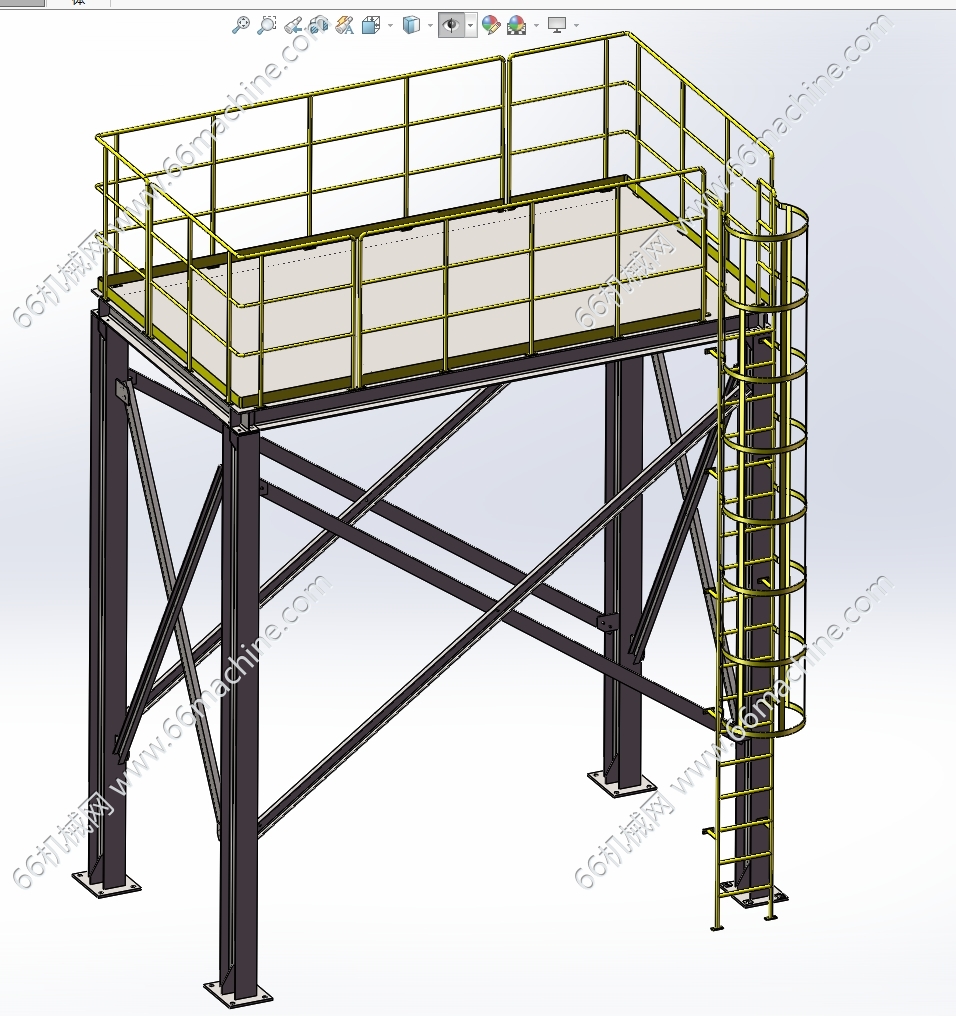

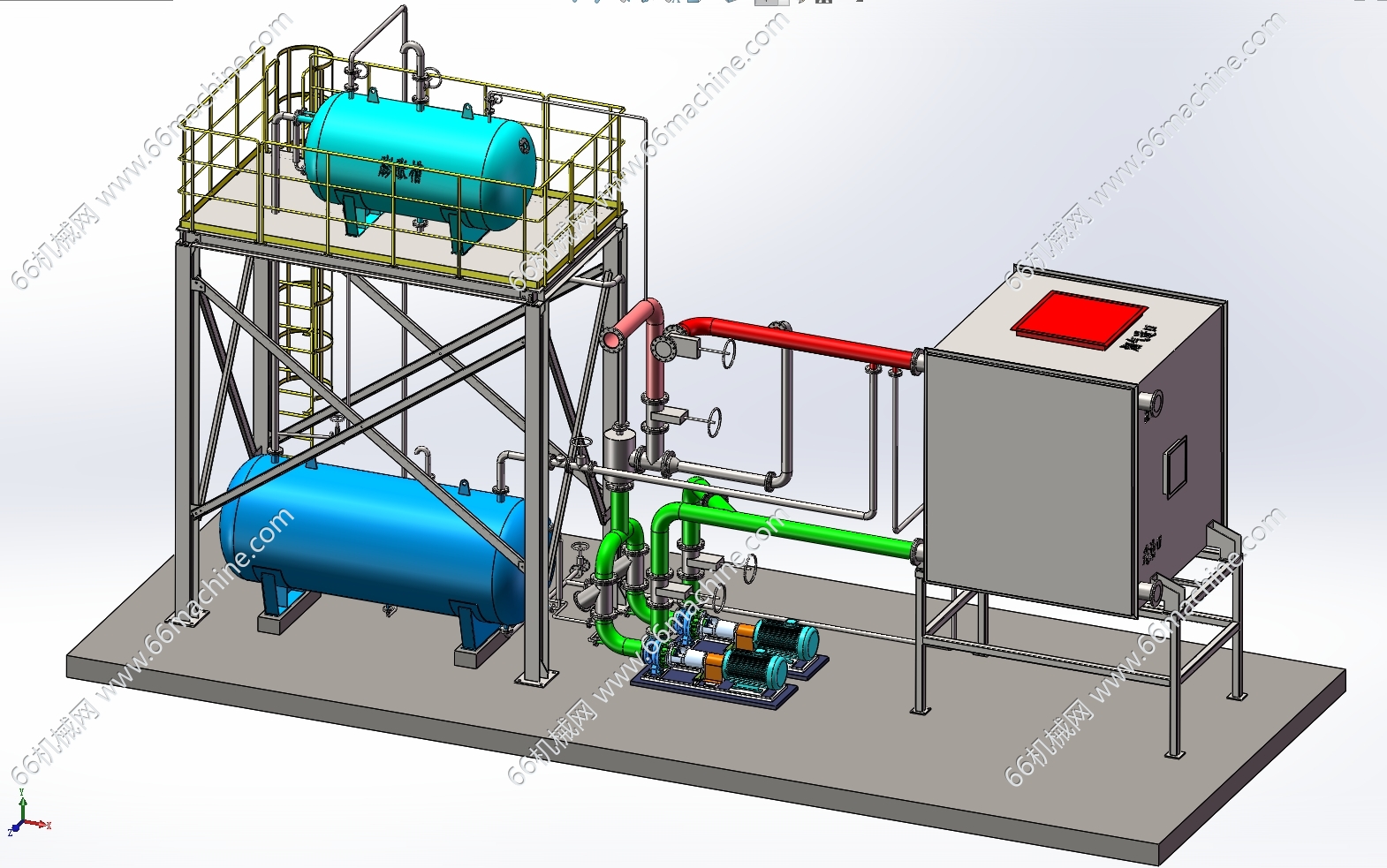

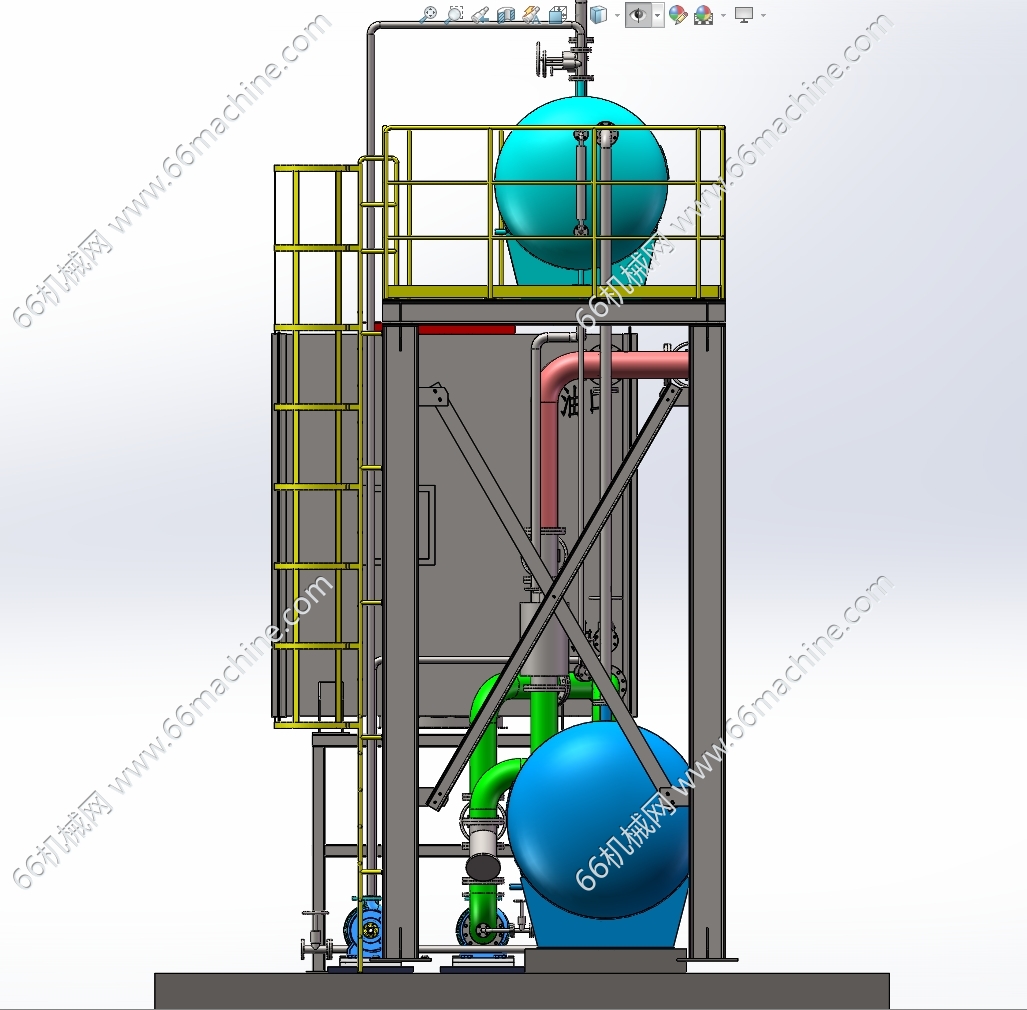

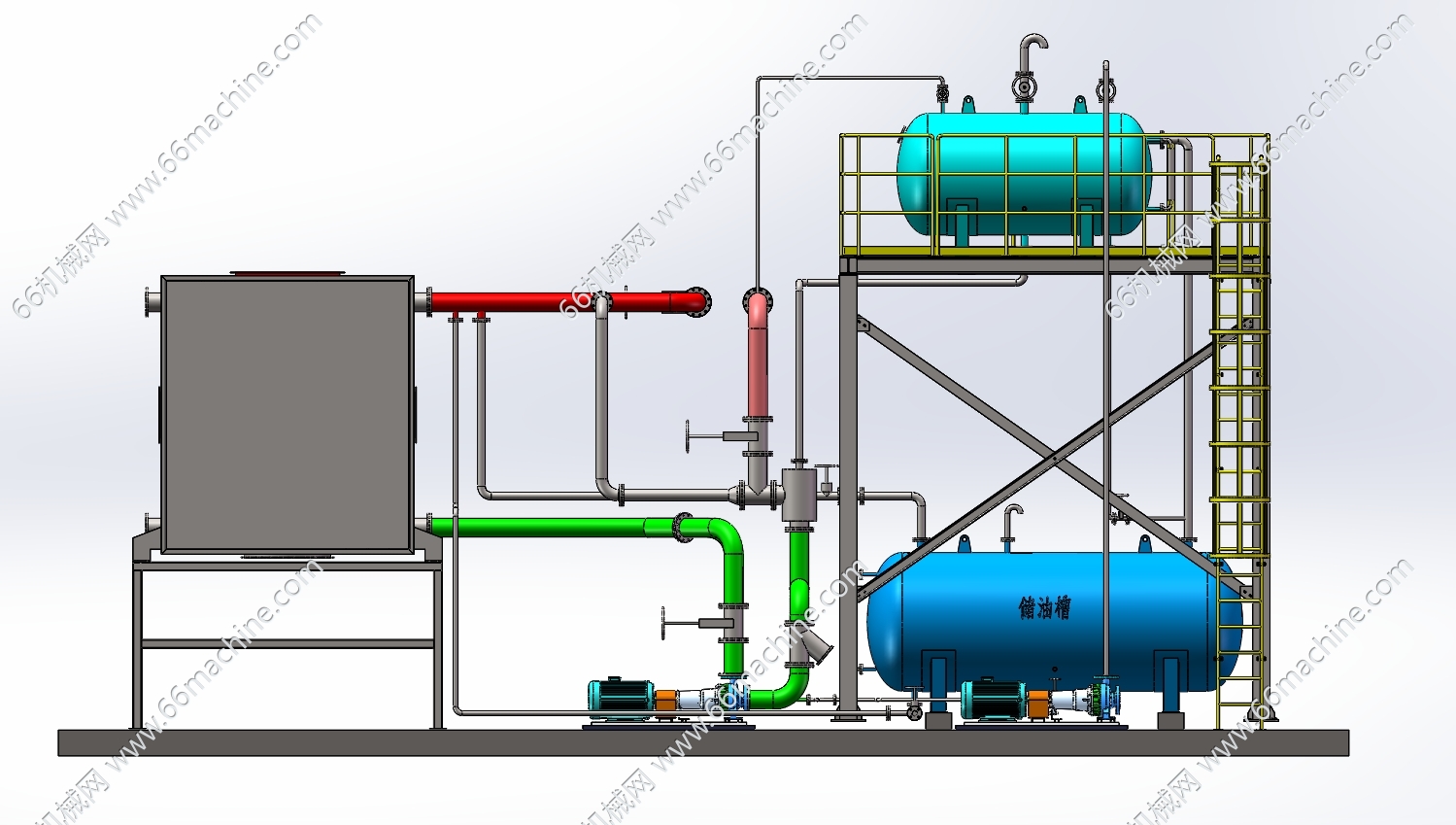

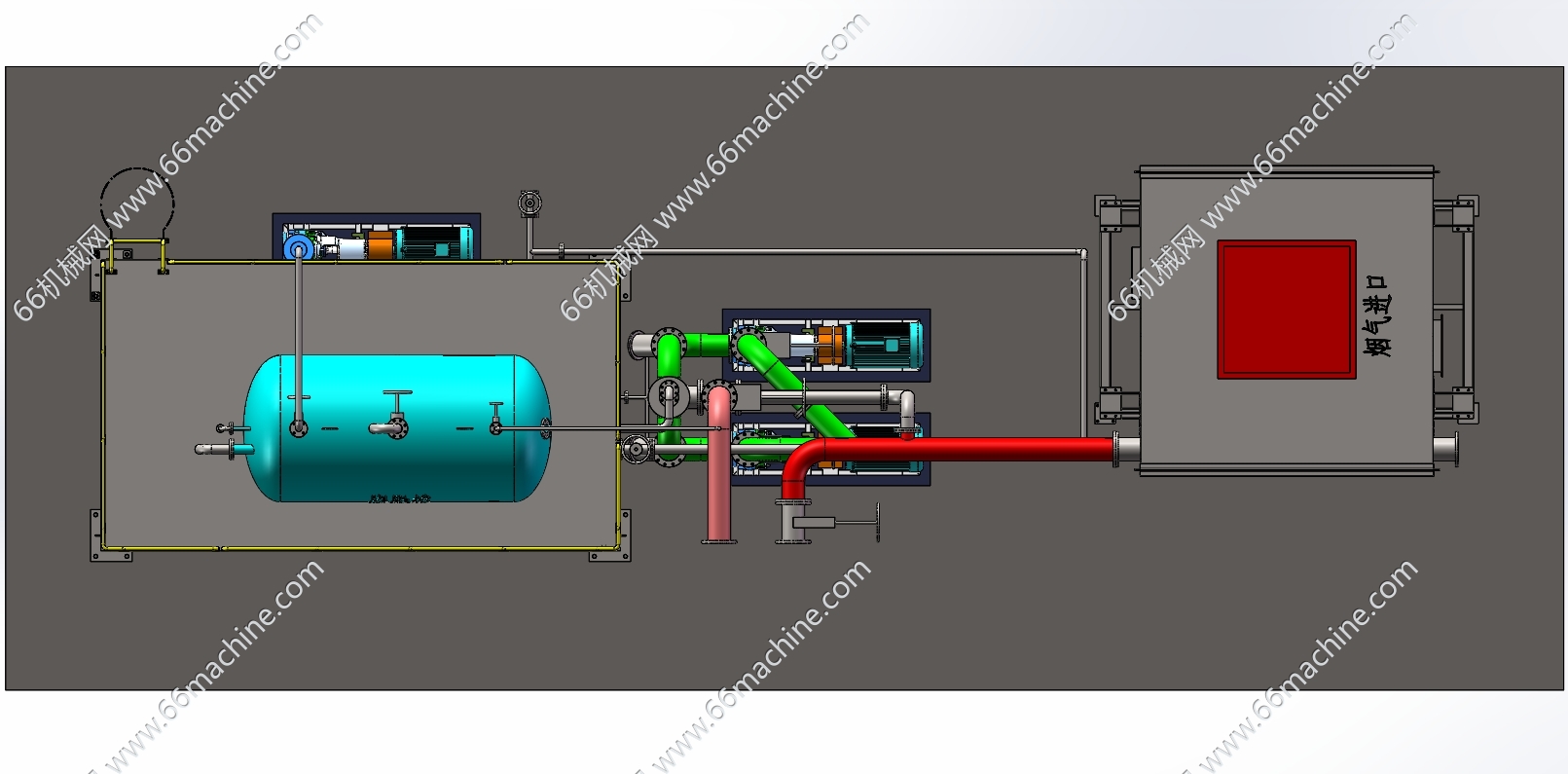

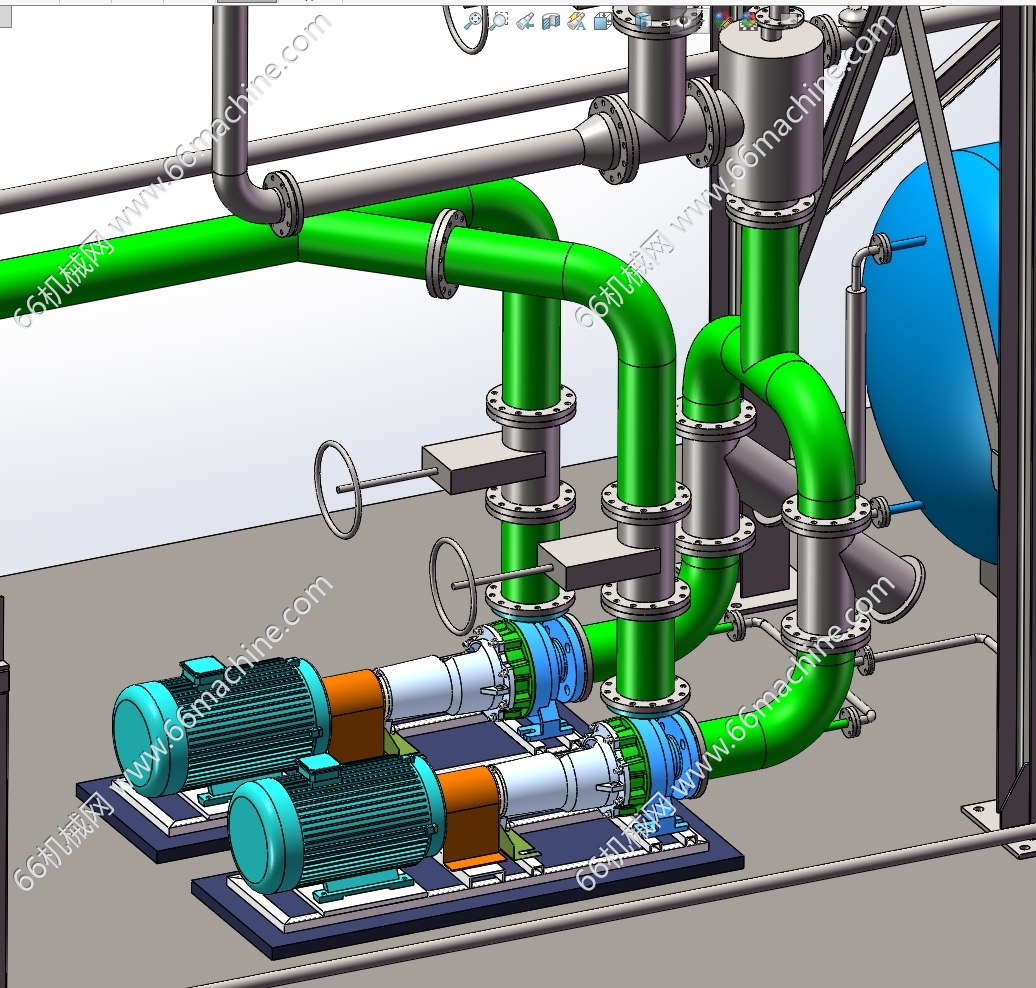

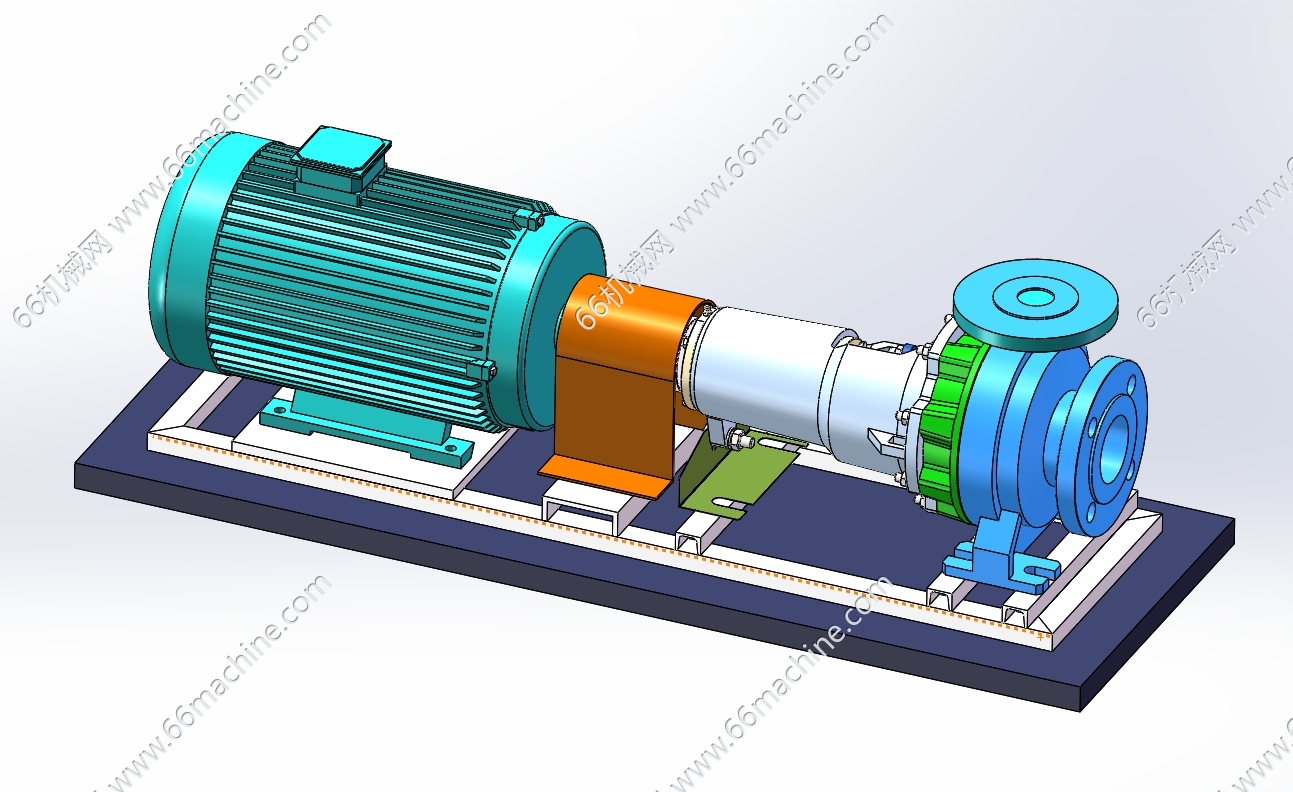

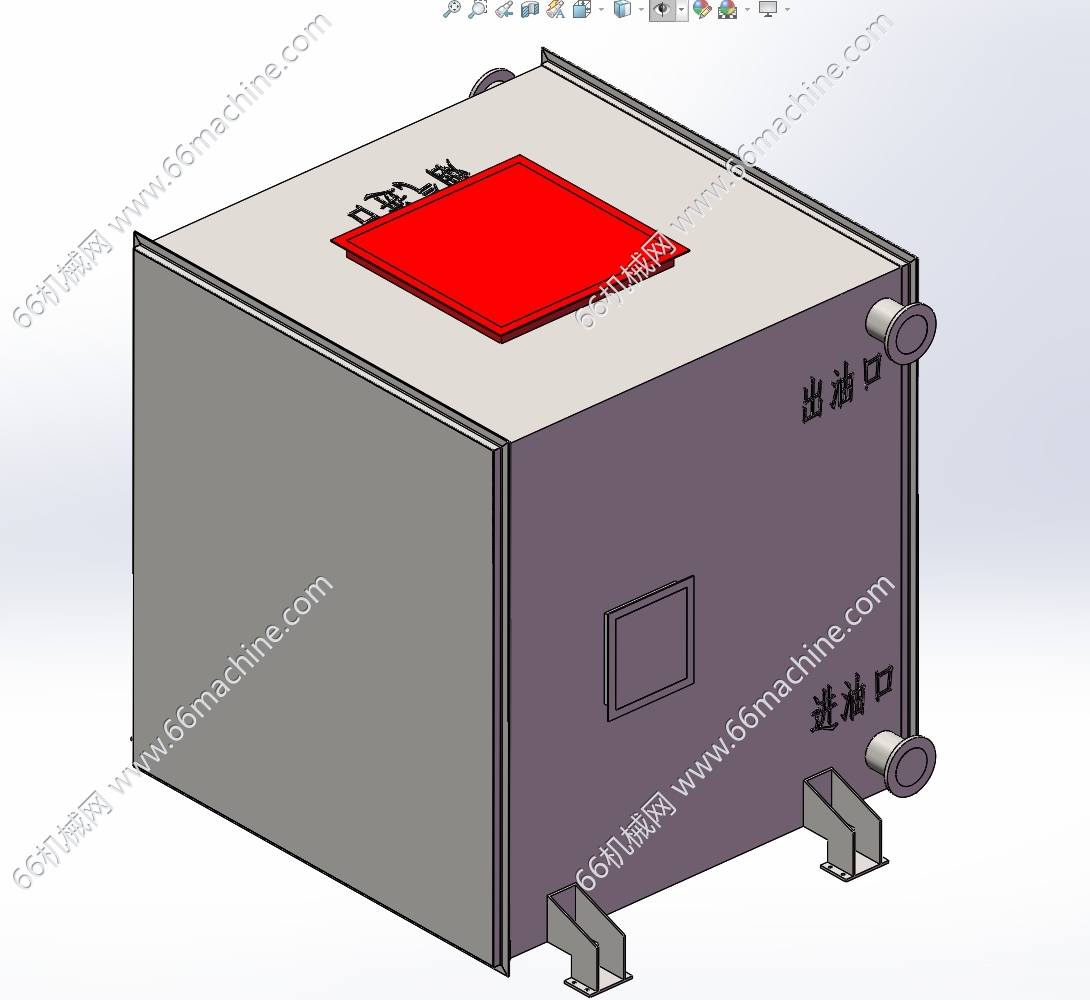

导热油余热锅炉系统利用工业废热加热导热油，通过闭式循环传递热能，主要组成包括：（1）余热锅炉：回收高温烟气等废热，加热导热油。（2）储油罐：存储备用导热油，便于系统补油和维护。（3）膨胀罐（高位槽）：缓冲油温变化引起的体积膨胀，维持系统压力稳定。（4）循环泵：驱动导热油在系统中强制循环。（5）管路系统：耐高温管道、阀门及过滤器，确保油路通畅。该系统运行温度可达400℃（低压），热效率高，适用于化工、印染等行业，实现废热高效利用。
