高层紧急逃生系统（高层逃生滑梯系统）

图纸描述

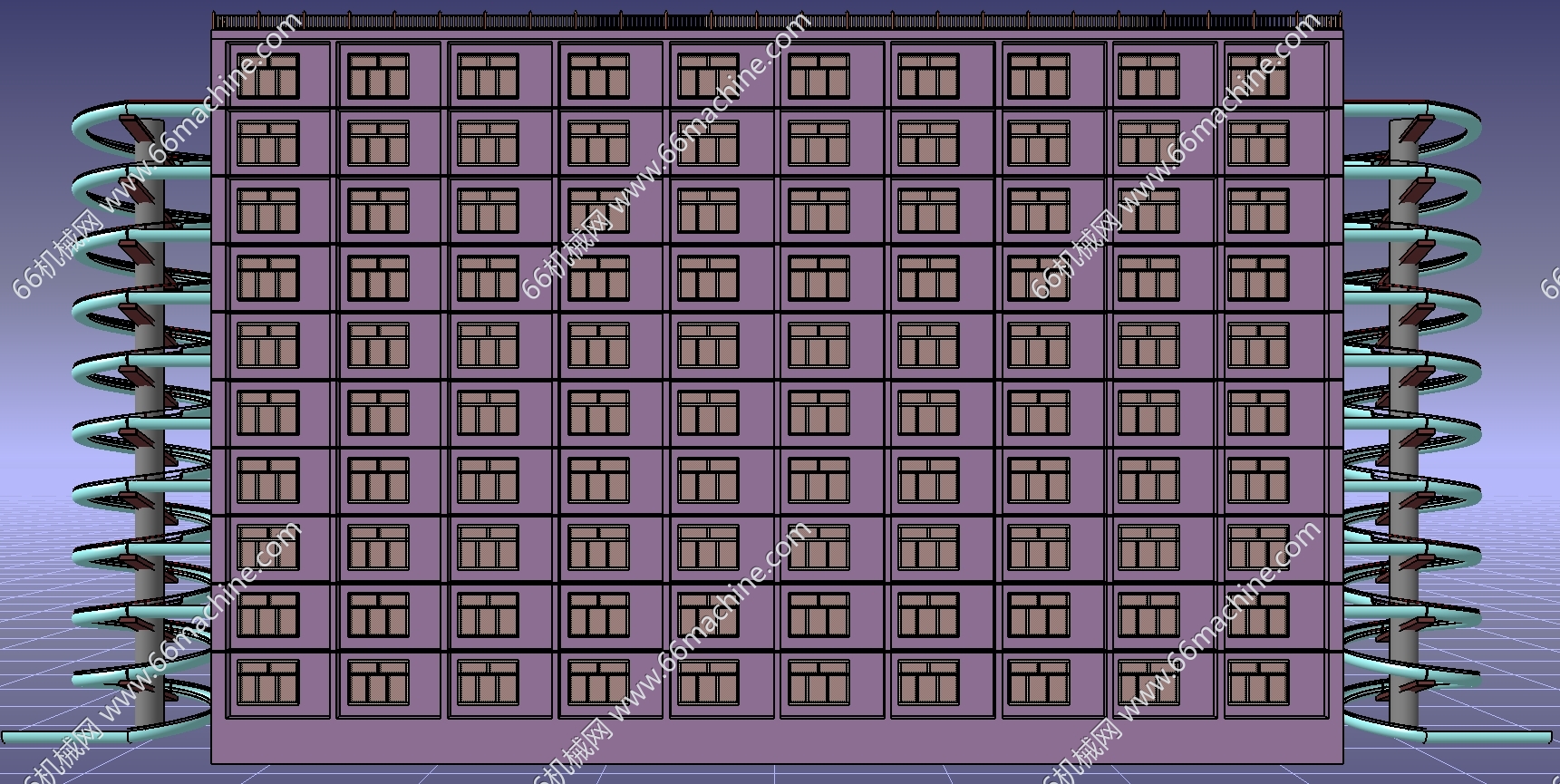

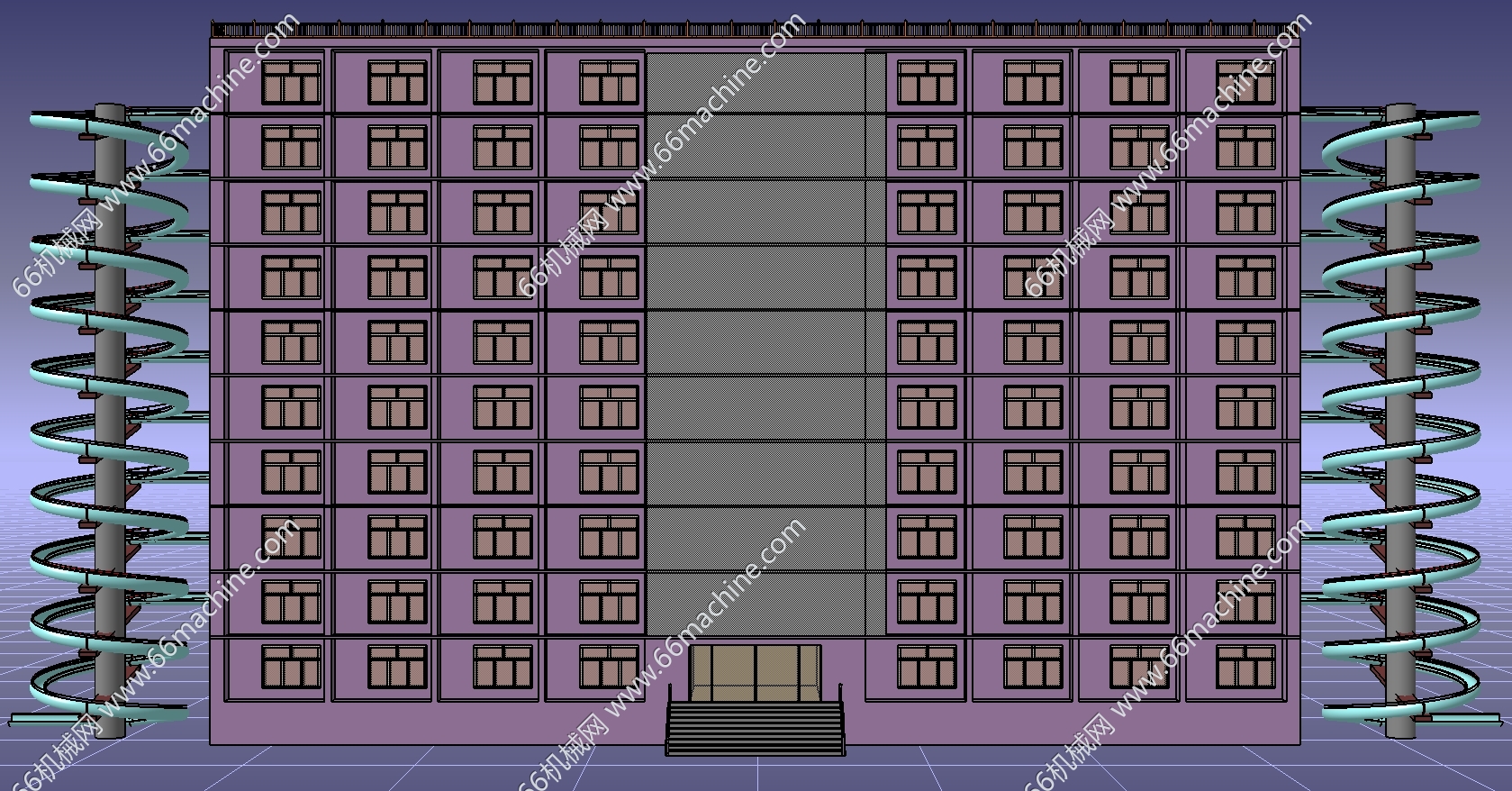

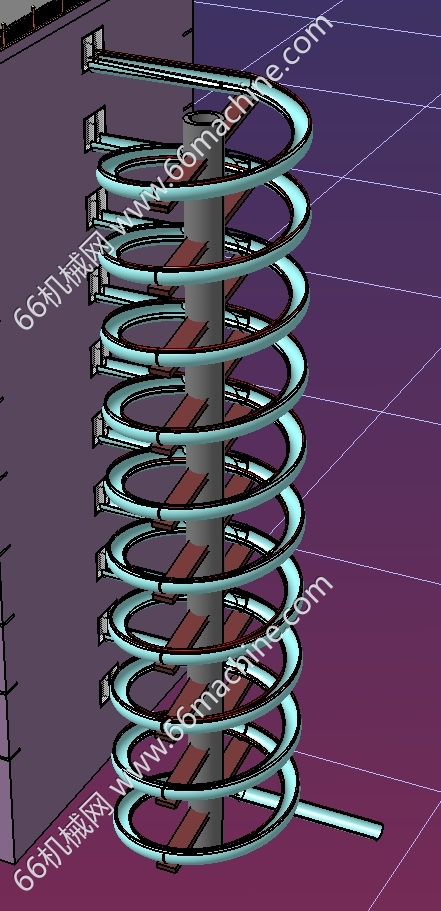

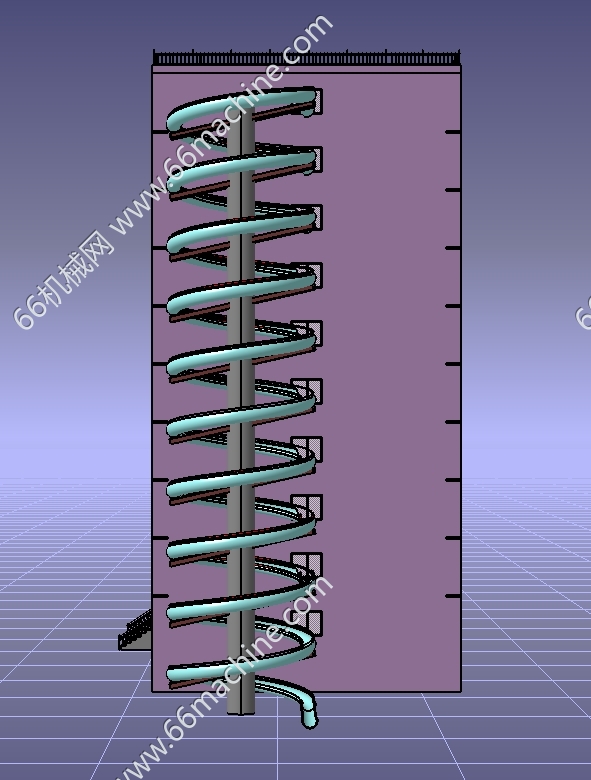

本图主要由十层办公楼与两边窗户紧连的逃生、物流滑梯组成，办公楼包括了一层大门、门前带护栏阶梯、各层透光楼梯休息室、180个房间、楼顶132米护栏与200口窗户组成。系统中逃生、物流滑梯有两座，3-10楼层走廊窗户均有连接出口，出口段有3米缓存平段，滑梯螺距3米直径6米，坡度为10度左右，在一层出口同样有3米平滑缓冲段，主支撑柱位于滑梯中心，每层滑梯分别由支撑臂有两处支撑，支撑臂为倾斜，斜度为25，滑梯上两侧有挂保险绳滑轨，每层接主滑道有开口，滑道总体内低外高防止滑出，连接窗户平缓段两侧均高出，平缓过度主滑道。滑梯主要承担特殊情况下紧急快速出口，在上滑梯后挂好两侧保险，防止发生危险；滑梯在平时可用作物流快速通道，省时省力，缺点为运作只可由上而下。欢迎大家欣赏参考！
