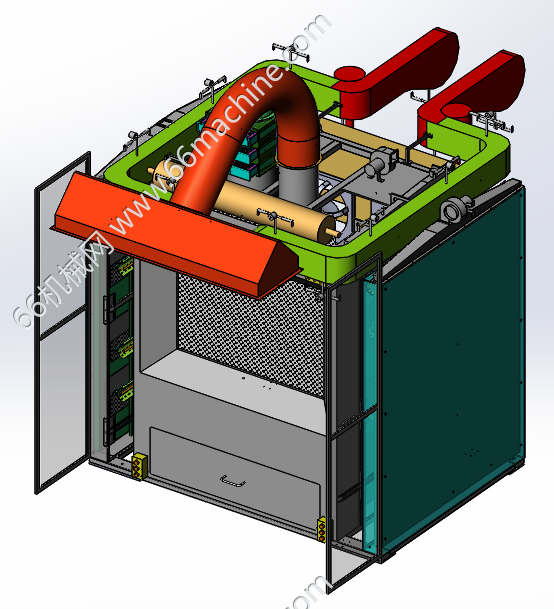

某企业悬挂链式红外烤箱3D+CAD+技术说明

图纸描述

本设计为一套创新型的工业烤箱，用于需要喷洒涂料和烘烤的产品，是属于专用型的烤箱设备，图纸已经用实际生产中，有详细的结构图和工程图，包括钣金、加工件，实用性比较强。内部结构比较复杂，以下详细介绍工作原理。 主体功能有5个： 喷涂区 1.大型斜度吹风除尘罩 2.可抛弃式过滤棉布附收集盒 3.喷枪活动式挂构架 4.紧急停止按钮 5.下料区作业报警灯（三色） 烘干区 1.红外线中波灯管屏蔽式1KW X32 支 共32KW 2.分组控制，温度控制（分组温度及开关控制） 3.可调烘干区域 4.送风加热系统 5.活动式维修罩 冷风下料区 1.上吹式风向冷却工件 2.抽废气风罩 3.工件取下感应装置 4.维修清理罩 5.上下急停装置 输送带 1.旋吊式输送机 2.可伸缩吊钩 控制箱 1.旋吊式触摸屏显示器 2.报警、温度、速度显示。为专业人员设计，水平很高，可供大家探讨学习！
