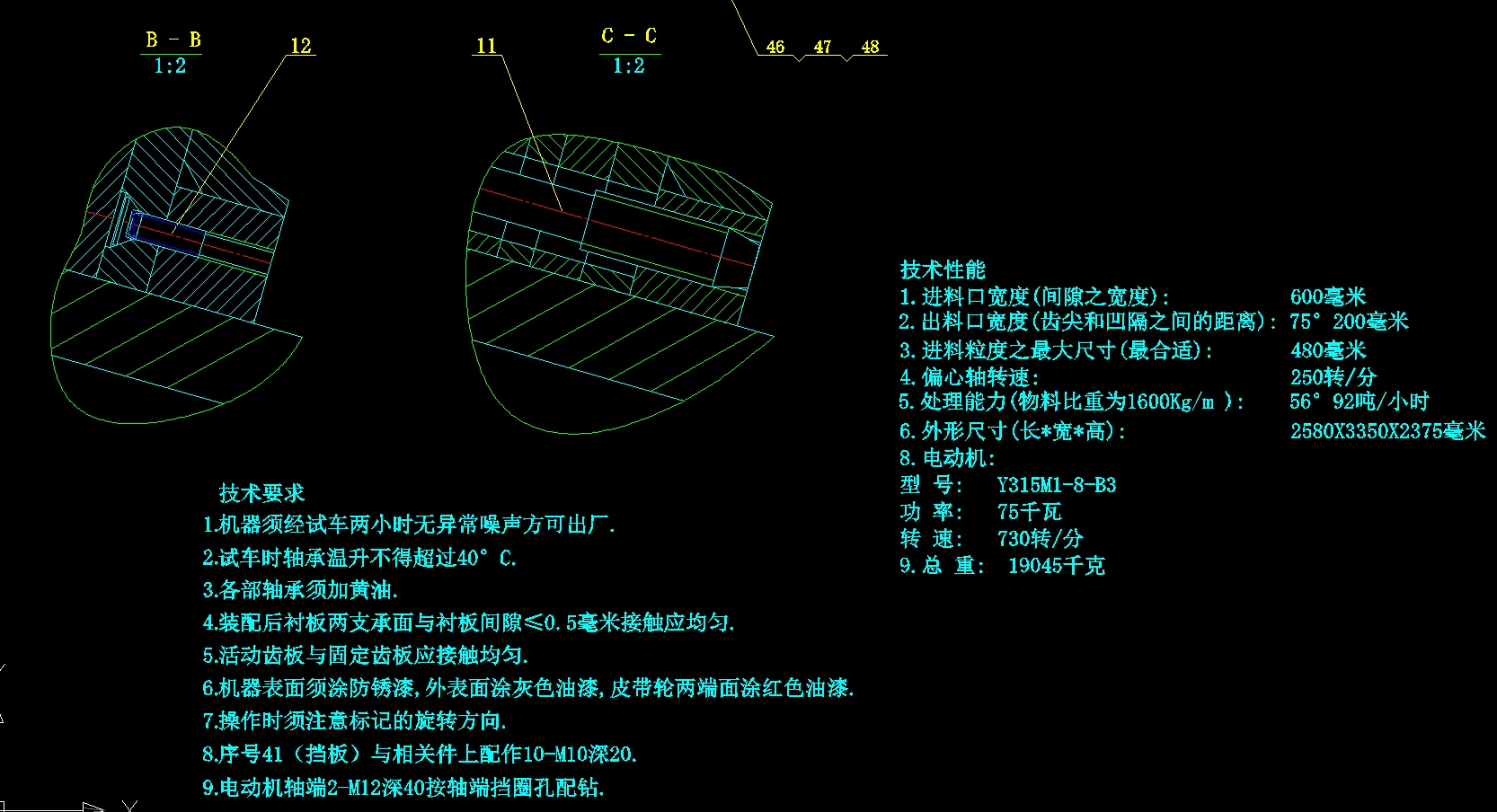

4款颚式、圆锥破碎机总装图

发布时间：2024-12-31


图纸描述

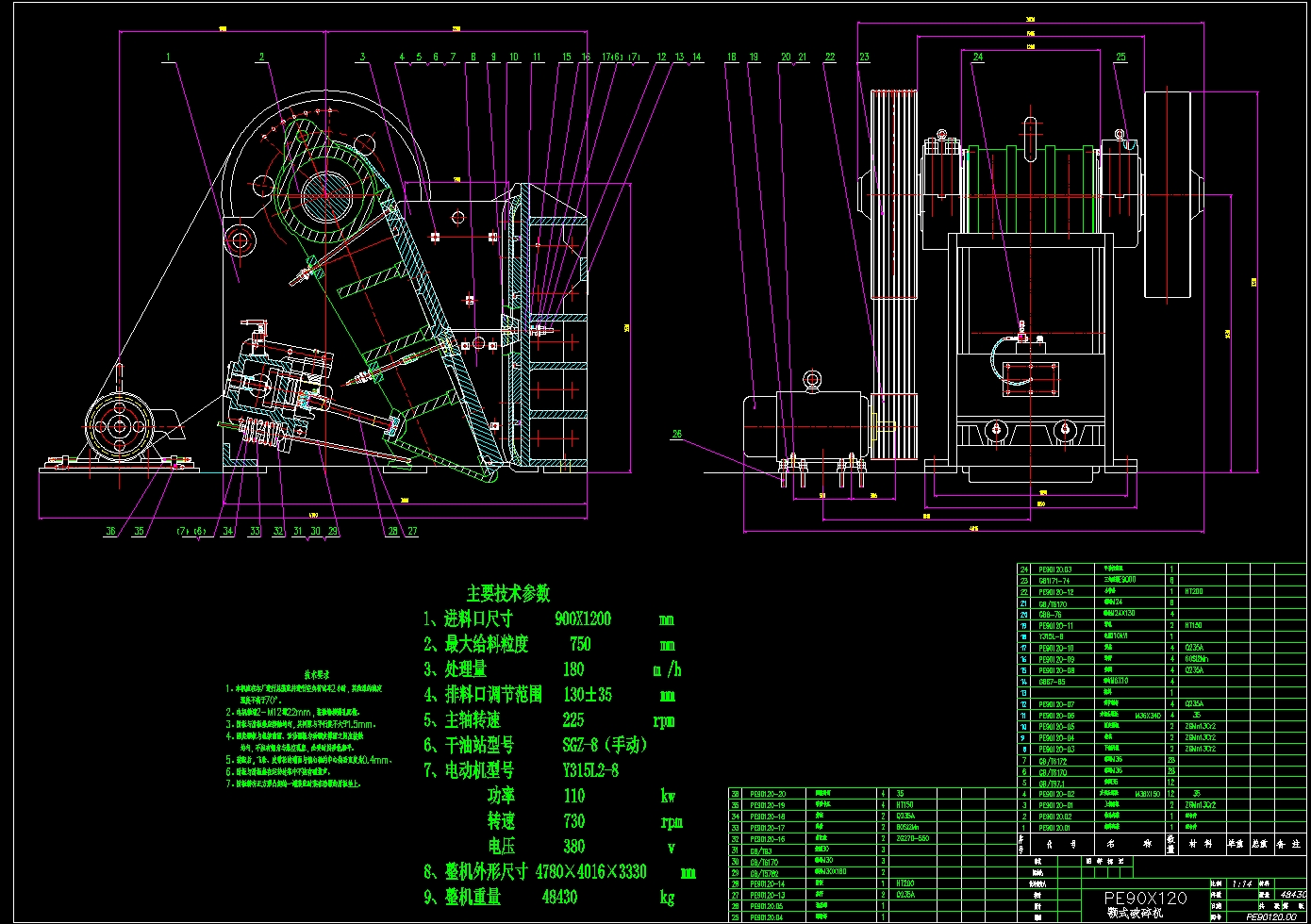

颚式破碎机工作原理：动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。圆锥破碎机工作原理：在圆锥破碎机的工作过程中，电动机通过传动装置带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔，物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时，该处已破碎至要求粒度的物料在自身重力作用下下落，从锥底排出。
