吹风比重振动筛分机（筛选机）3D+动画视频【另含x-t格式】

发布时间：2025-08-01


图纸描述

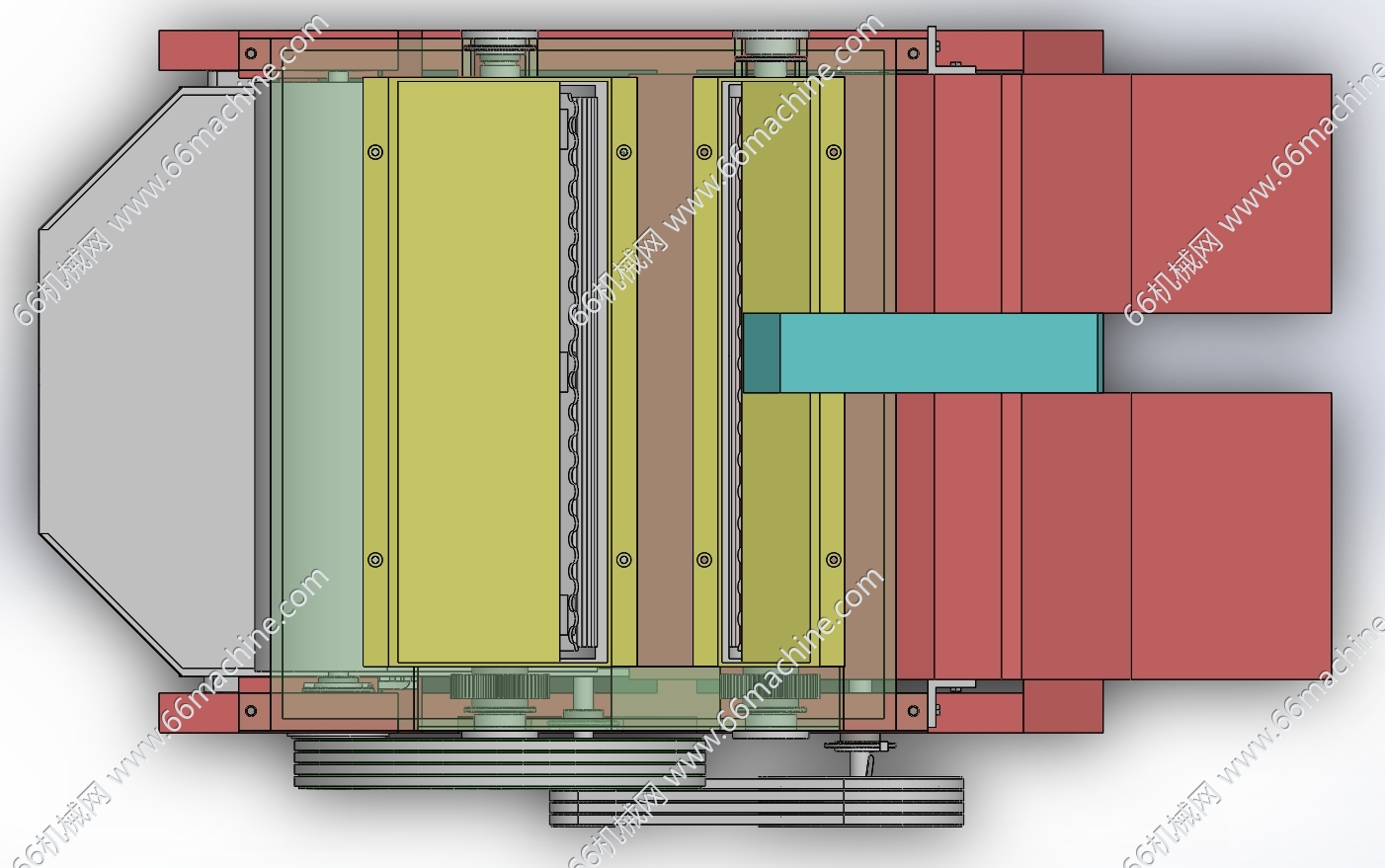

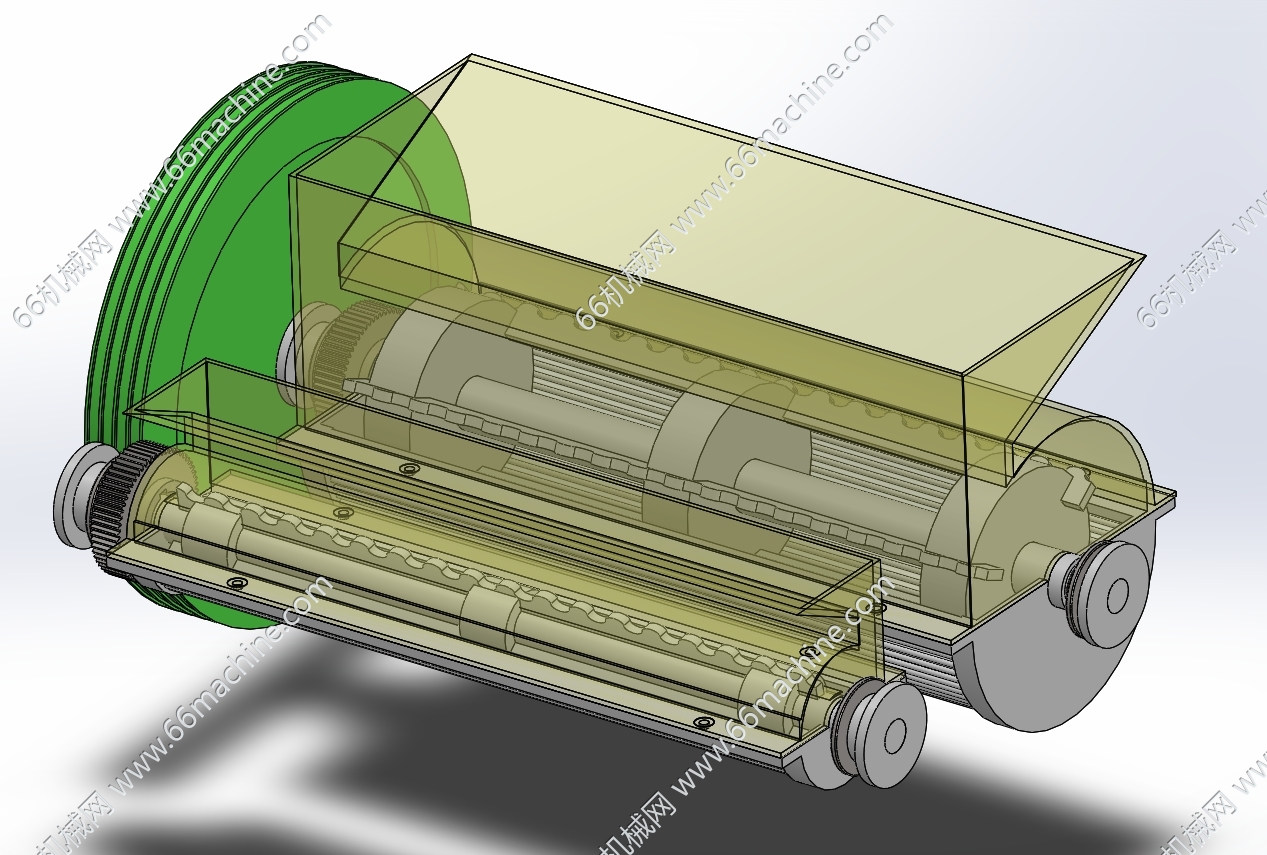

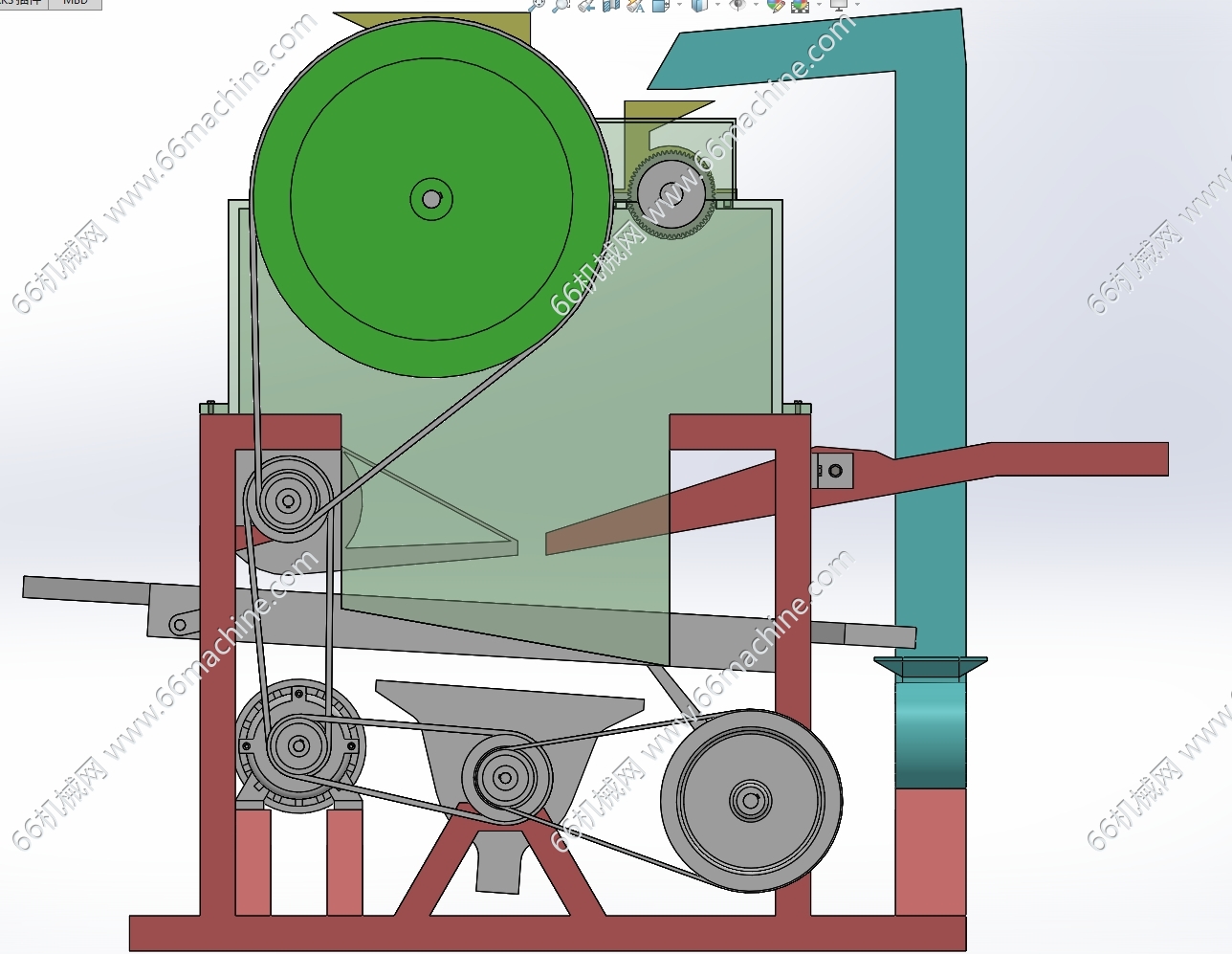

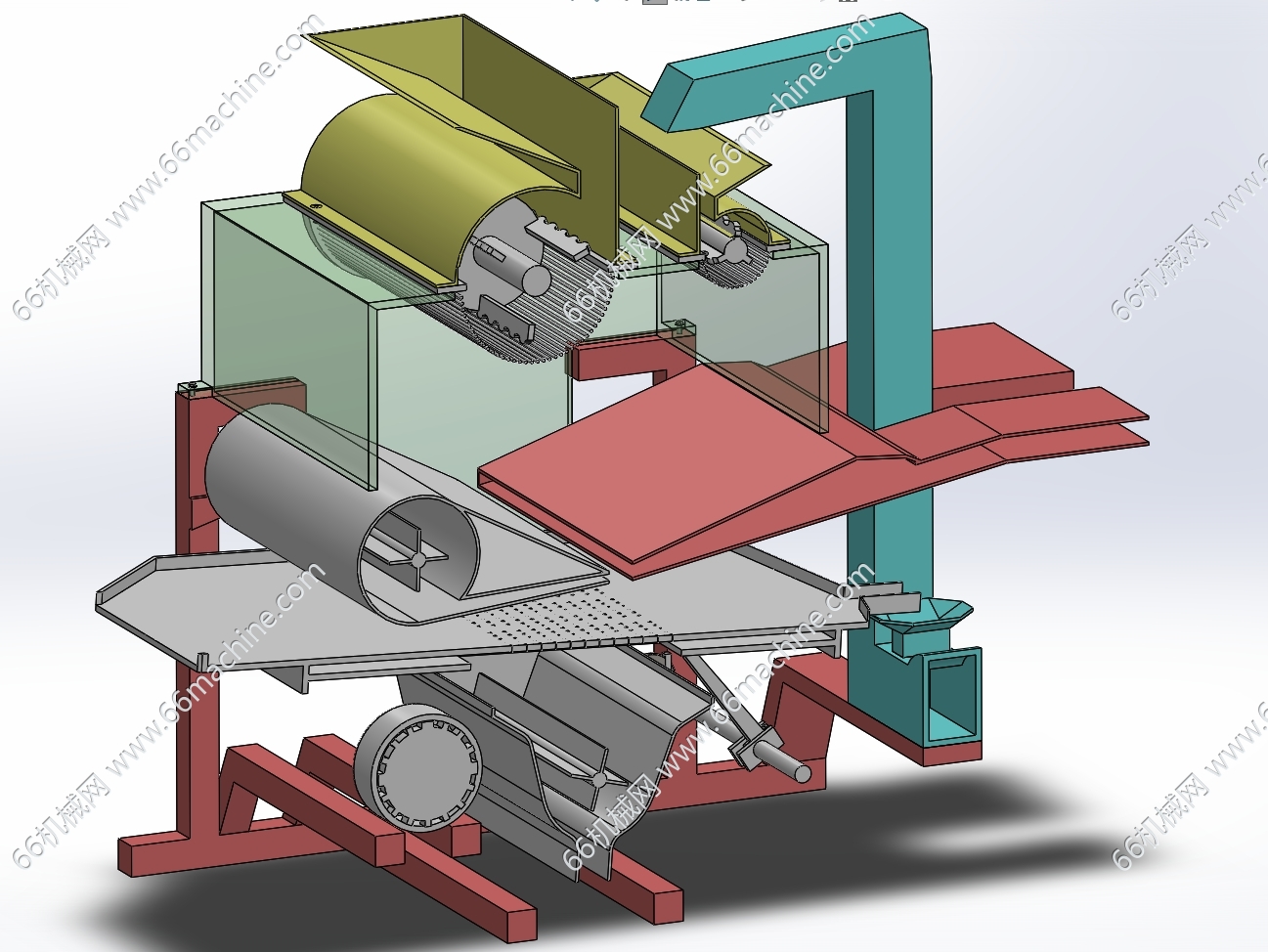

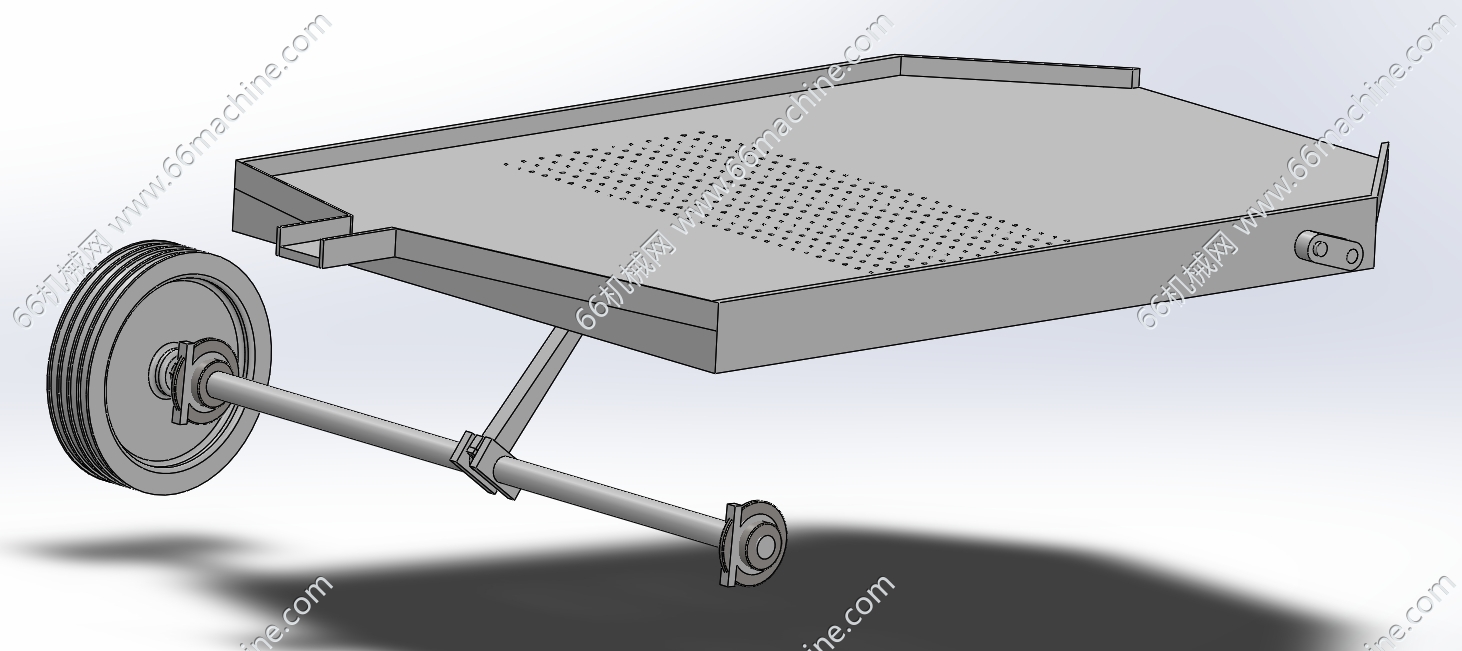

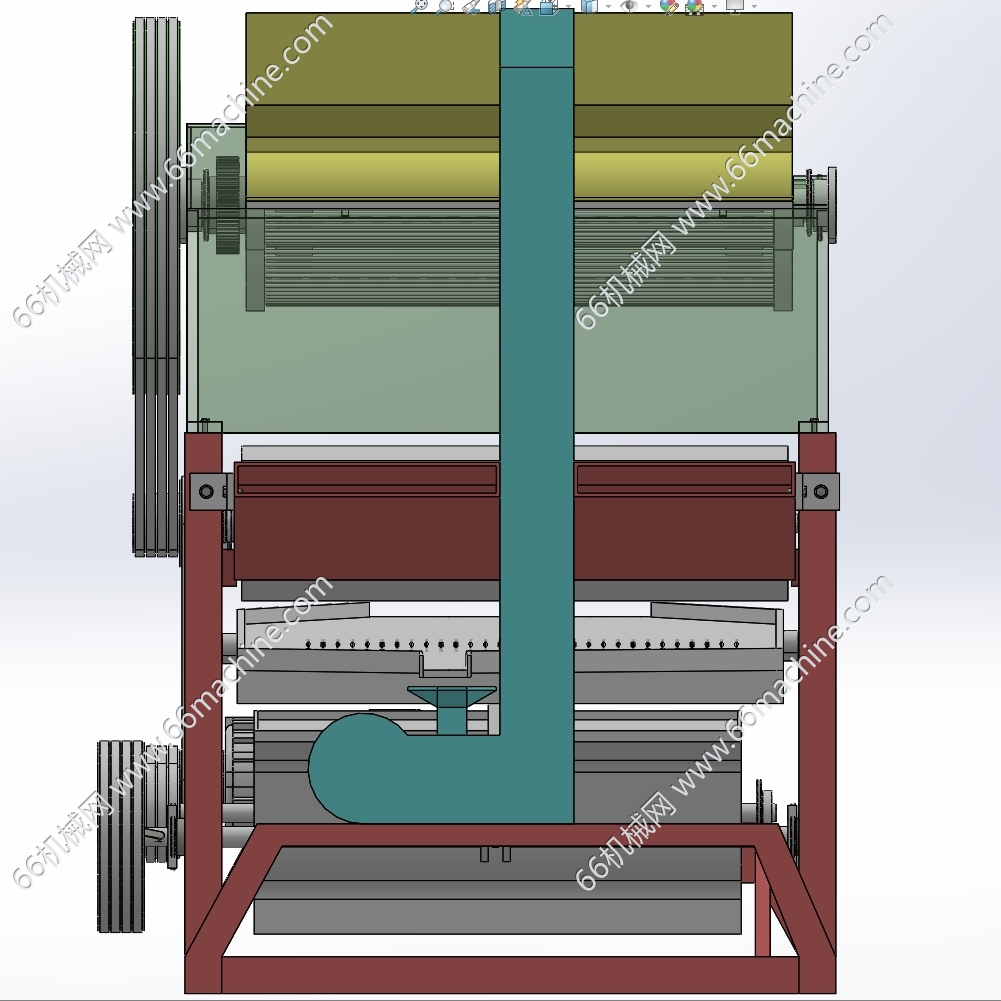

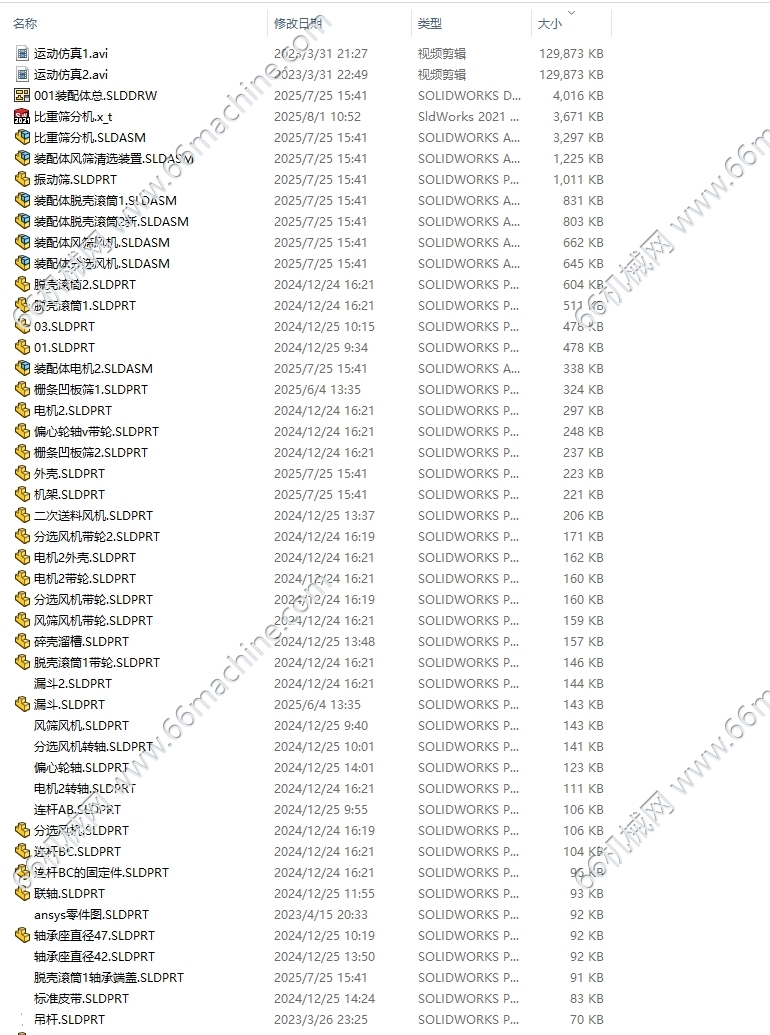

本模型为吹风比重振动筛分机（筛选机），主要由机架、大小脱壳滚筒、风选机（即吹风装置）、振动筛、二次送料风机、碎壳溜槽等组成，在比重筛分装置前增加吹风筛选装置，在物料进入比重筛分装置之前有效去除物料中的大部分小碎粒，重台面的物料中碎粒大幅度减少，减轻了比重筛分装置部分负荷，增强了比重筛分效果；同时，在比重筛分装置下方设计了杂质吸取机构，这种布局的设计减少了吸风振动筛板上轻杂质堵塞筛孔，提高分离效果；通过吸风机设置，起到净化环保作用；循环风选装置能够对经过比重筛分装置清选过的颗粒物进行再次的分离，把未完全分离的铝粒和杂质进行二次分离，可以达到很高的精选分离效果。本模型为sw2024版本，另含x-t格式，可供大家参考！
