袋式除尘器全套施工图

发布时间：2026-04-30


图纸描述

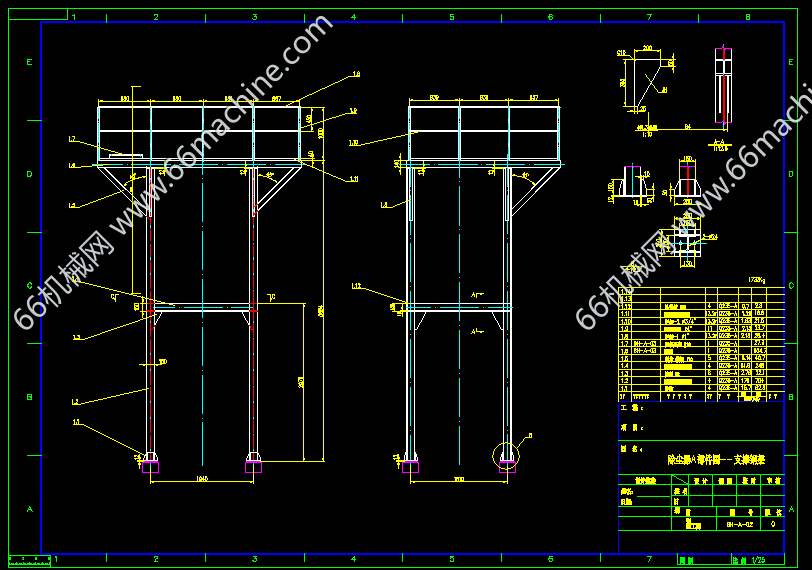

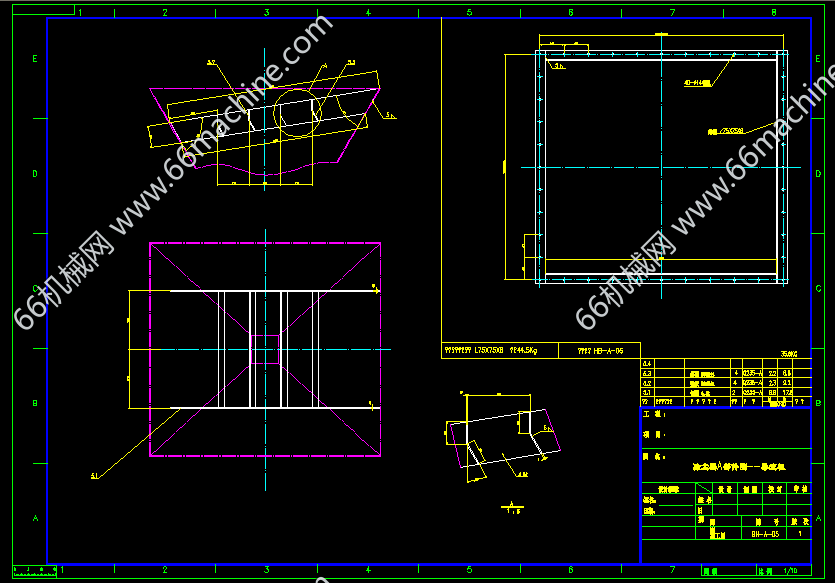

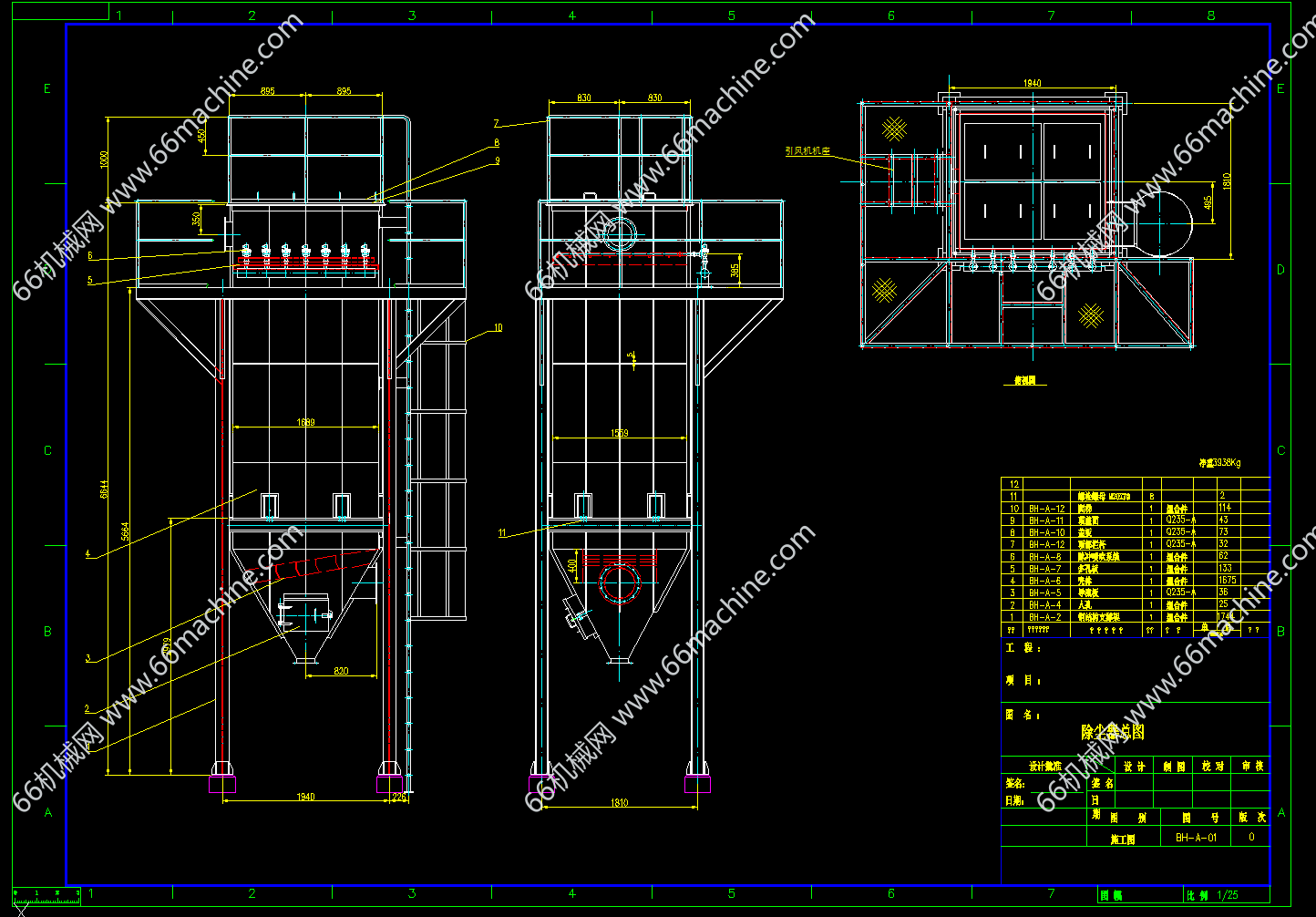

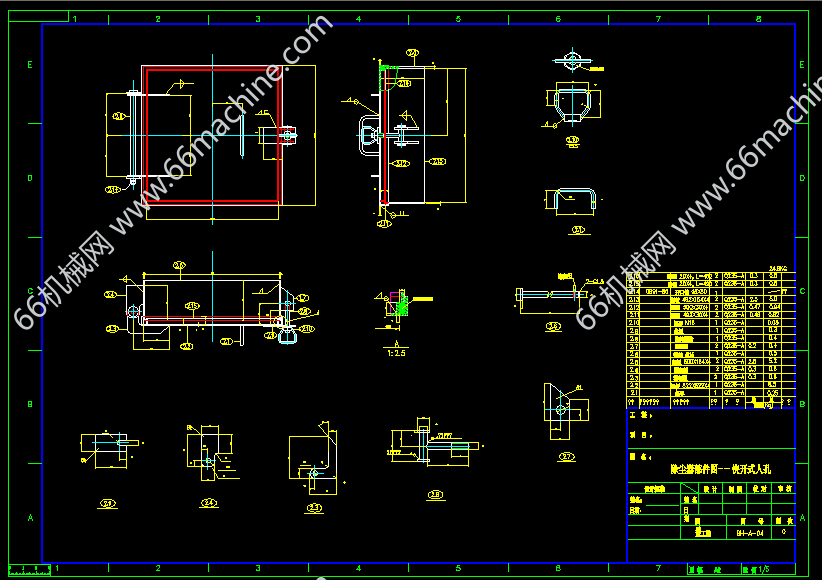

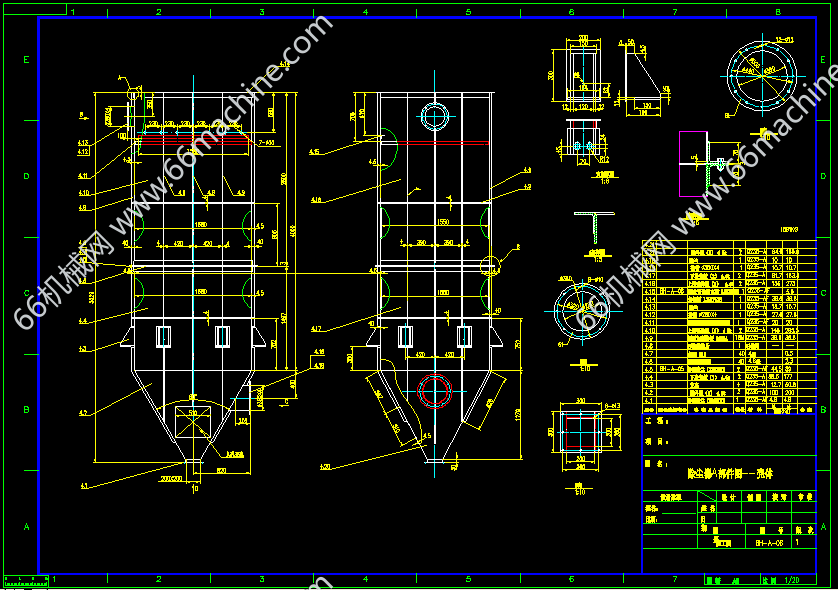

本图纸为袋式除尘器全套施工图（型号：BH-CS），袋式除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。图纸包含总装图、除尘器壳体、导流板及支撑钢架等8张详图，图纸标注清晰、完整，都配有技术要求等说明，为专业人员设计，水平很高，可供大家探讨学习！
