三相三线有源滤波器（3P3L APF）

发布时间：2023-07-10


图纸描述

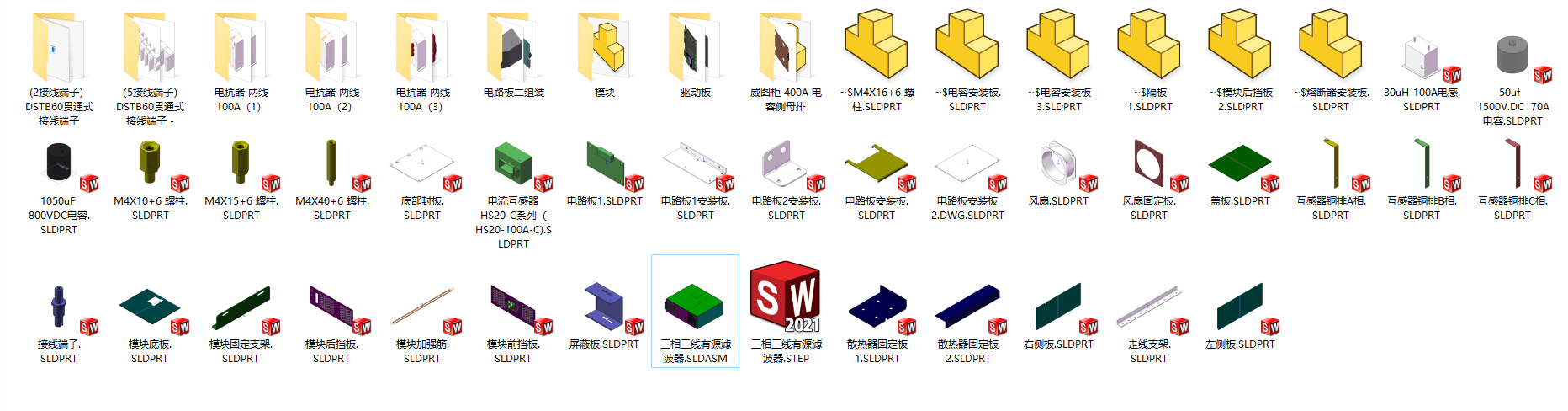

有源电力滤波器（Active Power Filter，简称APF）是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿。有源滤波器之所以称为有源，顾名思义该装置需要提供电源（用以补偿主电路的谐波），其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点（传统的只能固定补偿），实现了动态跟踪补偿，而且可以既补谐波又补无功。电力系统中不仅有三相四线制，即a，b，c三相,再加中性线，也有三相三线制，三条线路分别代表a，b，c三相,没有中性线，故称三相三线制。我们这款有源滤波器就是针对电力系统为三相三线制而设计的有源滤波器。图纸用SolidWorks2016软件设计，图纸当中也包含了step格式
