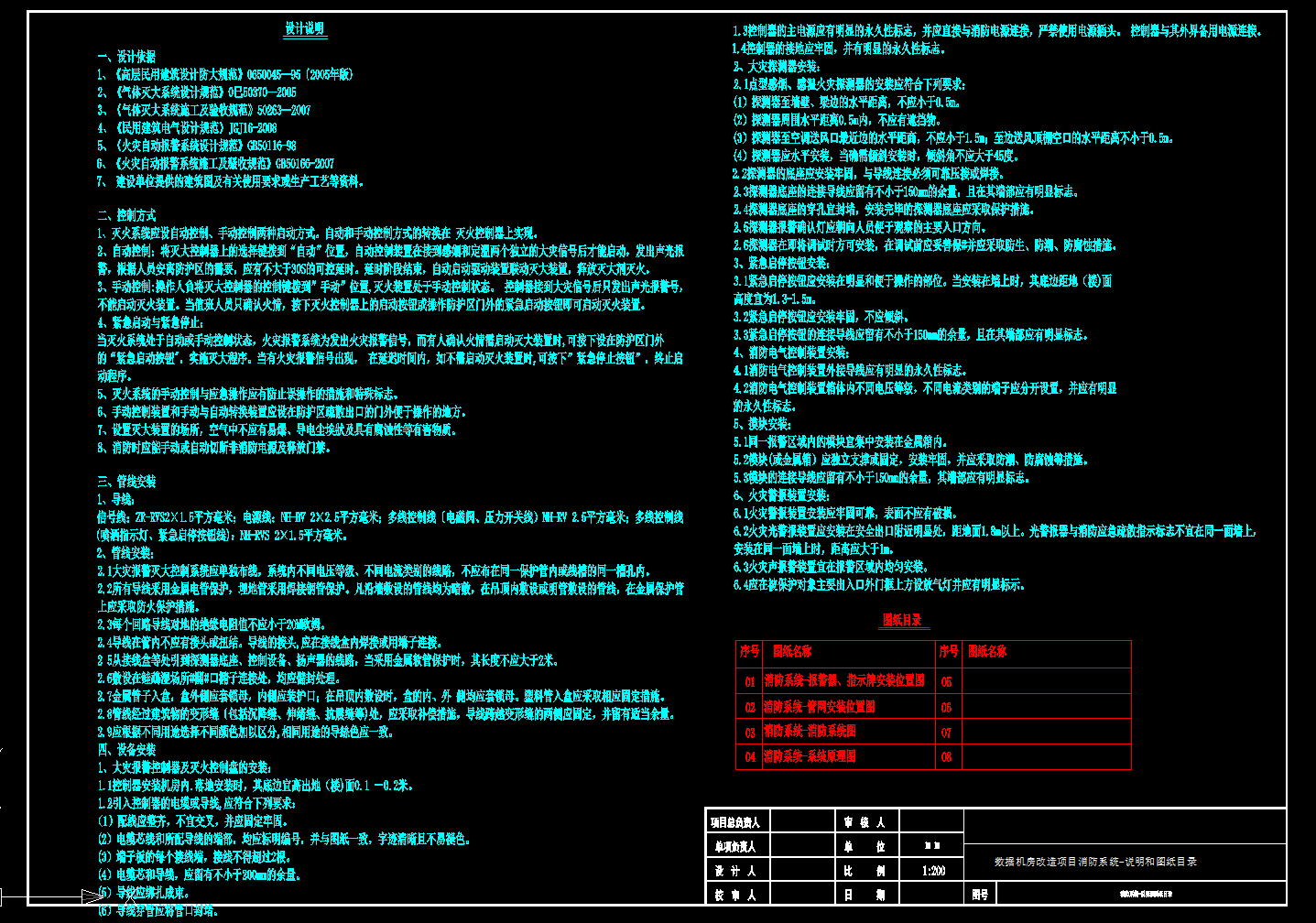

本套图纸为某通讯企业数据机房消防系统设计图，主要说明： 1.本机房消防系统为FM200（七氟丙烷）气体管网消防系统； 2.本次消防系统使用的气瓶容重为138kg/瓶。在数据机房的消防分区需要2瓶，电源机房需要1瓶，共需要3瓶； 3.消防系统设定灭火浓度为8%，浸渍时间为3min。充装密度:≤1150kg/m³，Ph＞0.5MPa,Pc＜(Pm/2)=1.044；消防管网采用48mm*4.5mm（外径*壁厚）的冷拔冷轧精密无缝钢管并内外镀锌，直径小为80mm时，采用螺纹连接； 4.管网必须固定牢靠。垂直和水平方向至少应各安装一个防晃支架。管道支吊架安装最大间距3.5m。 本图纸为专业人员设计，已完成施工，可供大家探讨学习！
