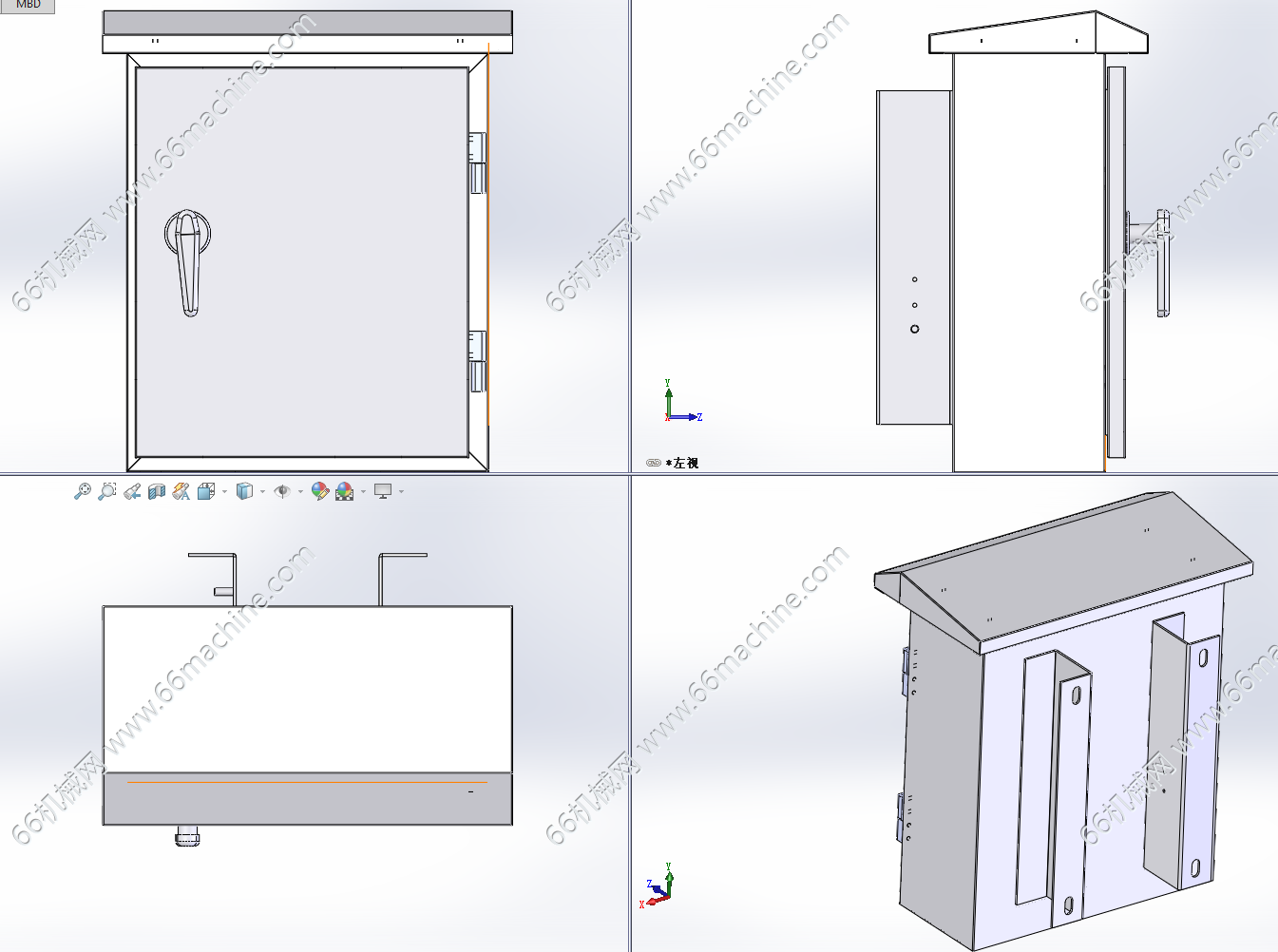

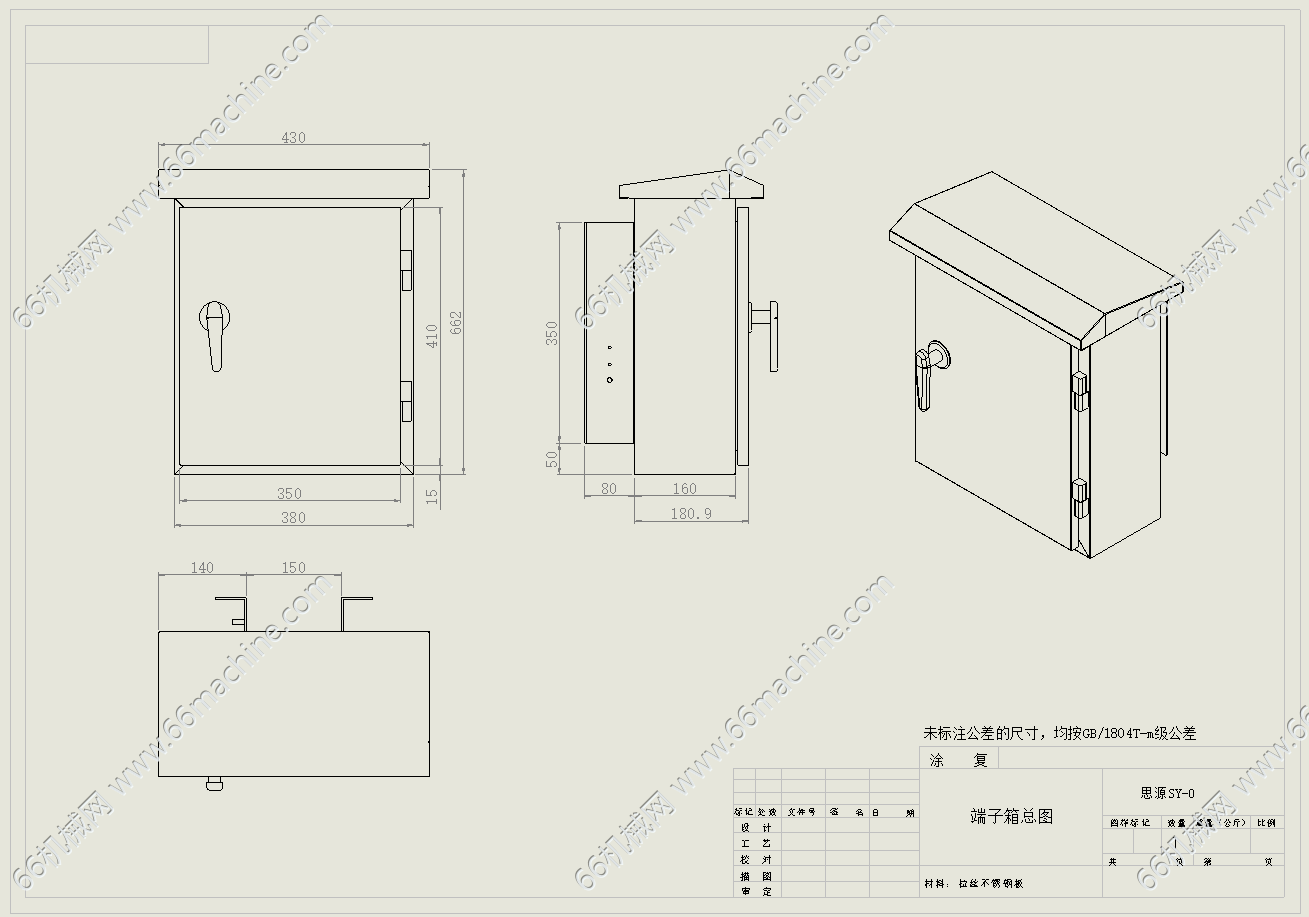

该模型为户外防雨钣金端子箱，是集中安装接线端子排的箱体，用于把多根电缆汇集在这里，通过端子做转接、分线，方便接线、查线、检修。该端子箱带有倾斜防雨顶盖、门锁与密封箱门，具备良好的防雨防护能力。
持之以恒
图纸ID: 315092070392010062

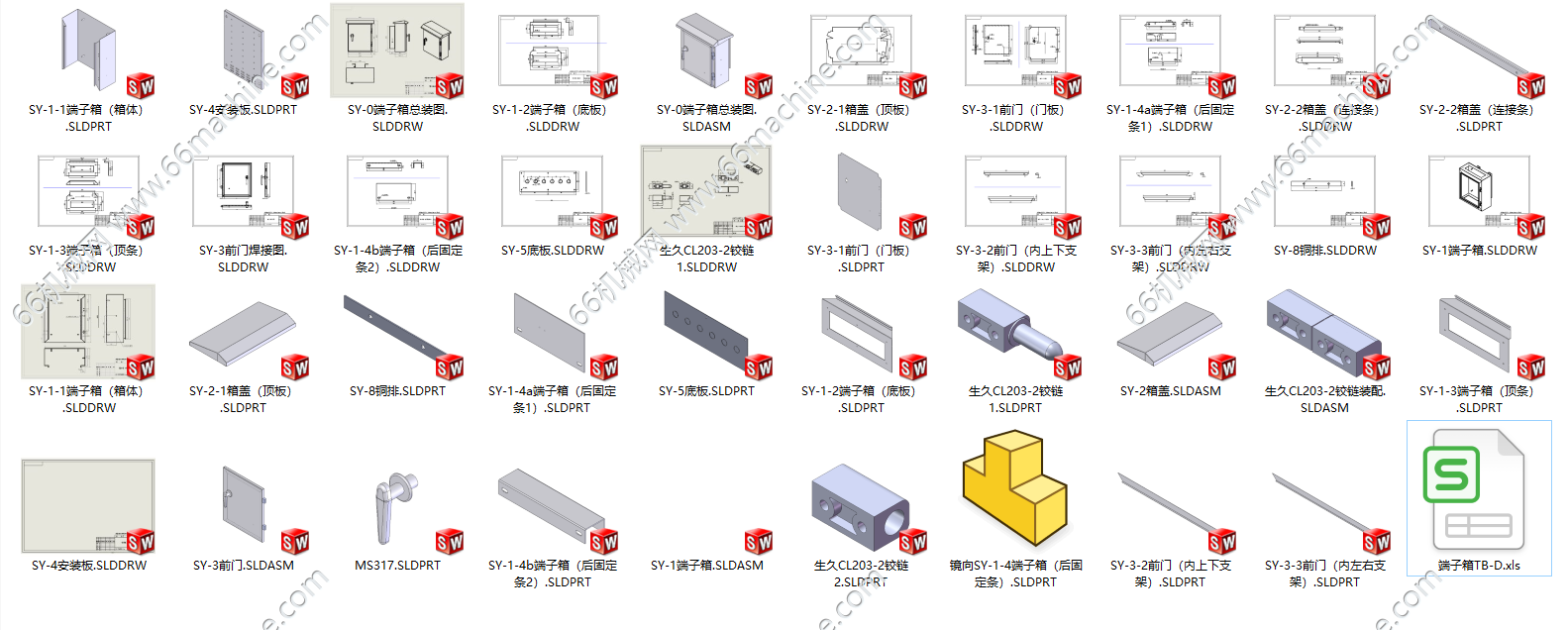

图纸格式：SLDPRT、SLDASM、SLDDRW、xls
图纸版本：Solidworks2021
文件大小：6.12MB
所需积分：25机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
