钢化玻璃加工用清洗干燥装置

图纸描述

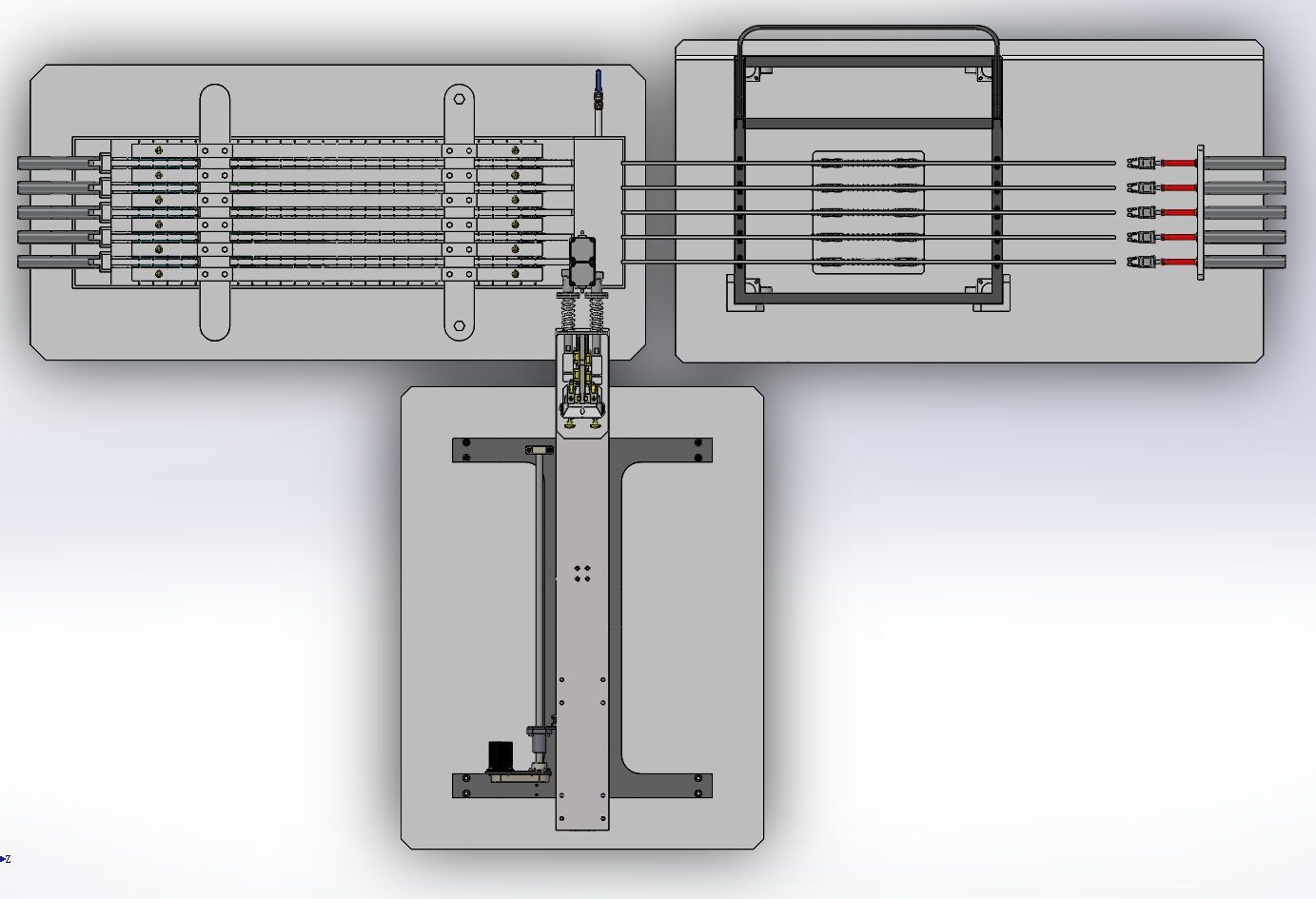

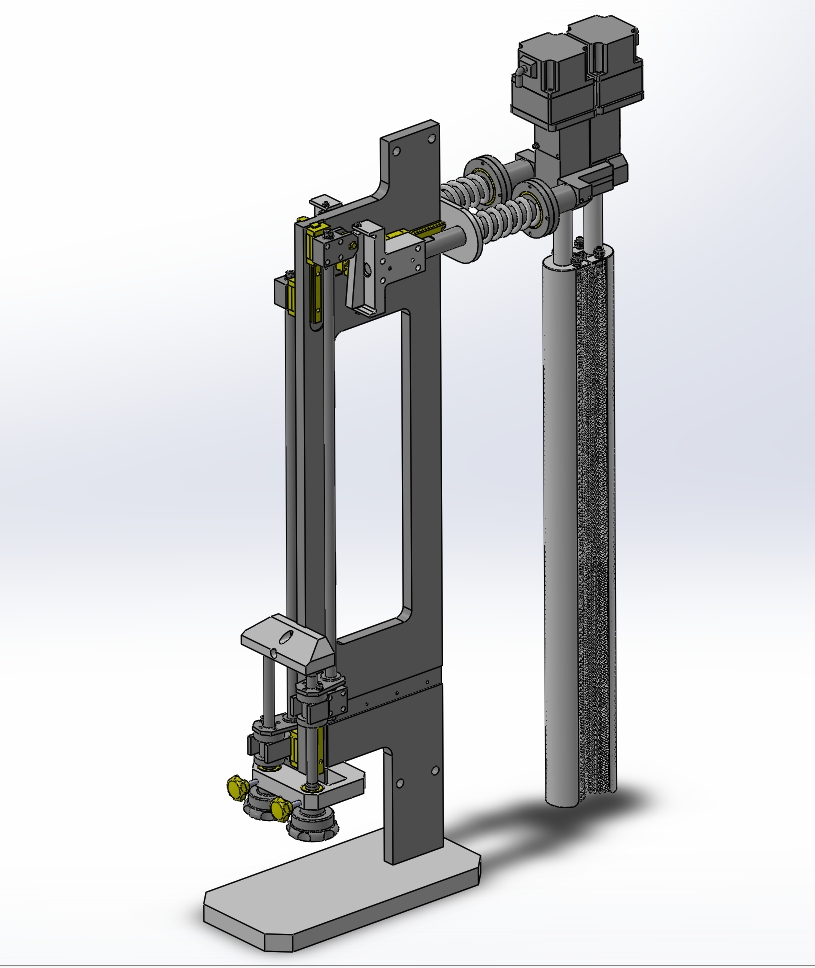

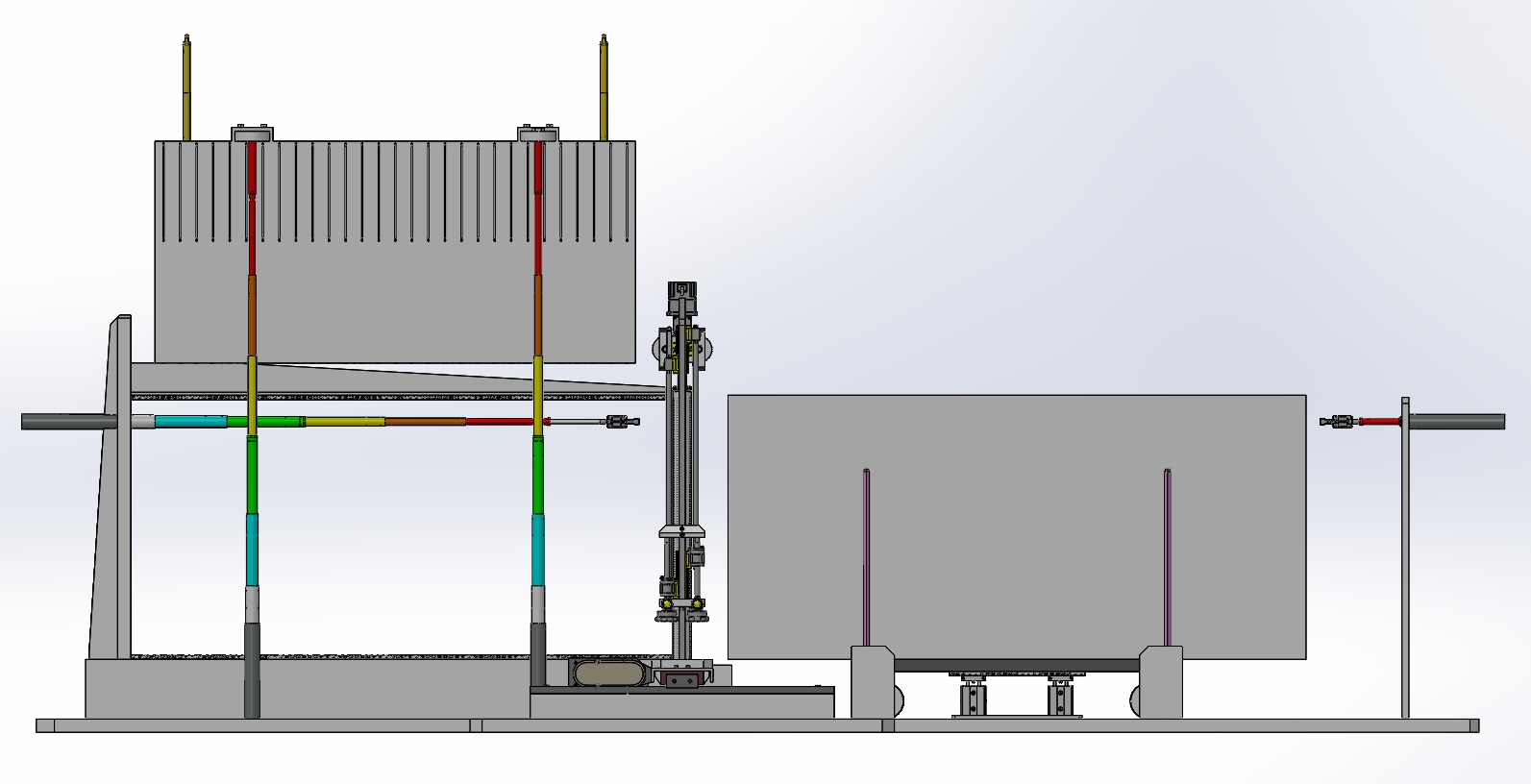

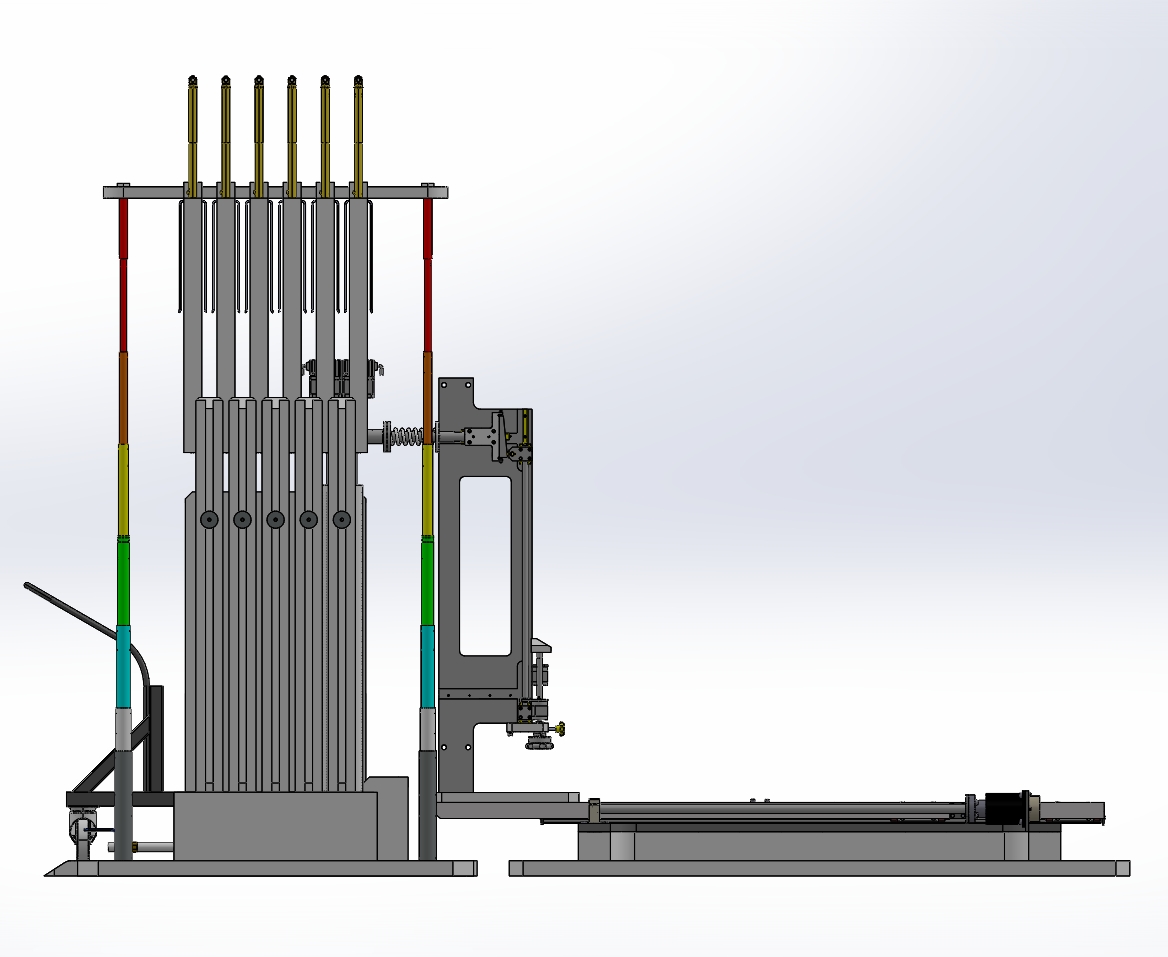

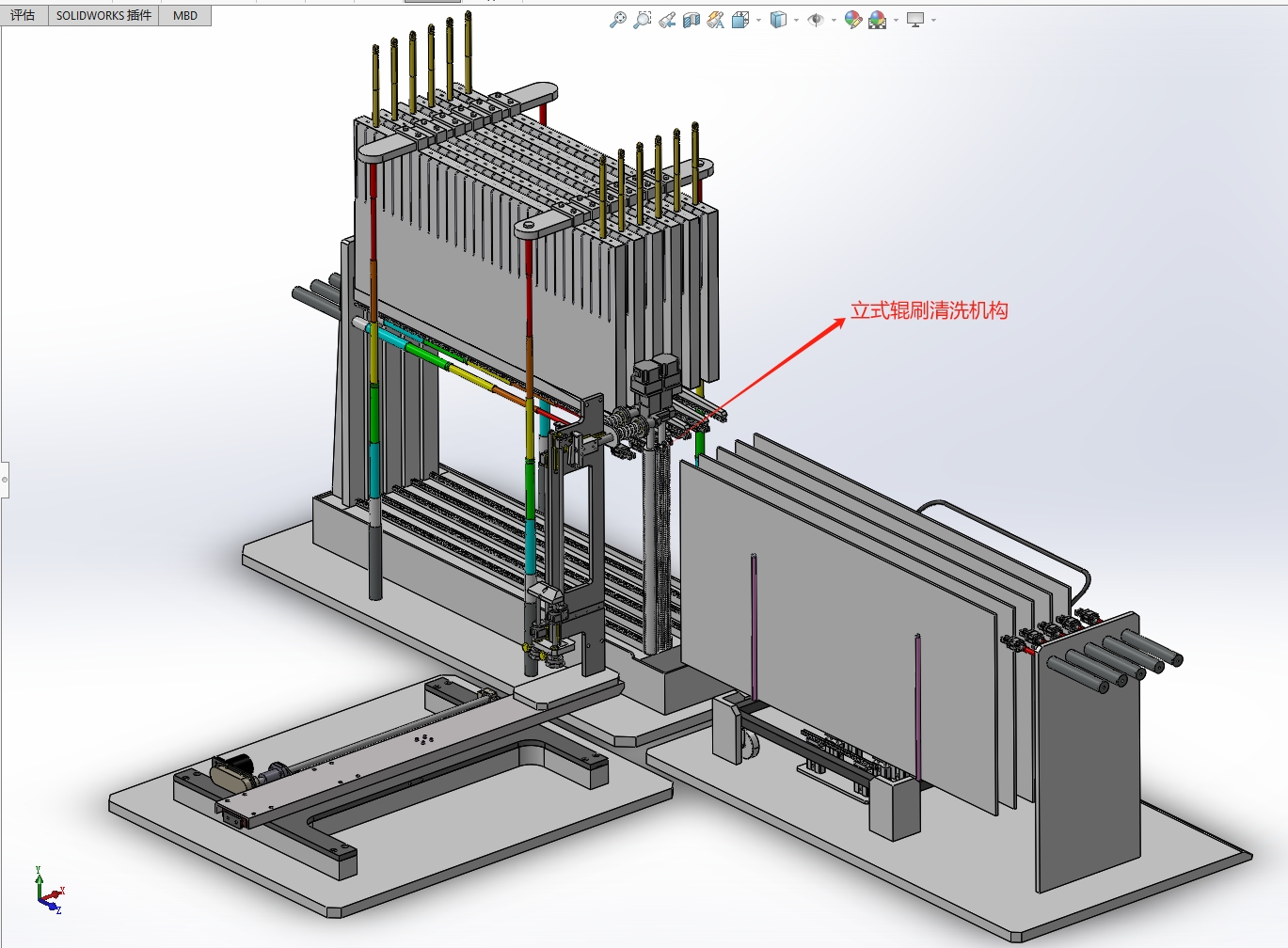

本模型为钢化玻璃加工用清洗干燥装置，通过将钢化玻璃自立式辊刷清洗机构之间穿过，通过立式辊刷清洗机构对钢化玻璃两侧进行清洗，钢化玻璃的上部和下部分别进入至成对布置的第一框式滑槽之间，通过进给驱动器带动立式辊刷清洗机构移动，从而对多块钢化玻璃进行清洗，并使多块钢化玻璃并排放置于主架体处，第一驱动缸带动箱体下移，同时第二驱动缸带动箱体内板式活塞上移，箱体内板式活塞下部产生负压，而两钢化玻璃之间的水汽经文丘里管进入至箱体内，而在文丘里管中部喉管的吸负压作用下，吸气管将玻璃表面附着的水汽吸入至箱体内，而板式活塞上移过程中，箱体内上部气压增大，箱体内空气通过加热器加热后经吹气管吹至玻璃端面处，在吸气管对水汽的吸附作用以及吹气管处吹出的热空气的作用下，提高钢化玻璃表面水汽蒸发效率，无需吸水布料等进行擦干处理即可实现对钢化玻璃的干燥处理，单次可实现多组钢化玻璃的清洗干燥，结构布局合理，减少钢化玻璃表面水渍形成，减小设备占地面积的同时有效提高钢化玻璃的清洗干燥处理效率和效果。
